10 Manual del propietario del soplador de nieve
Información general y configuración

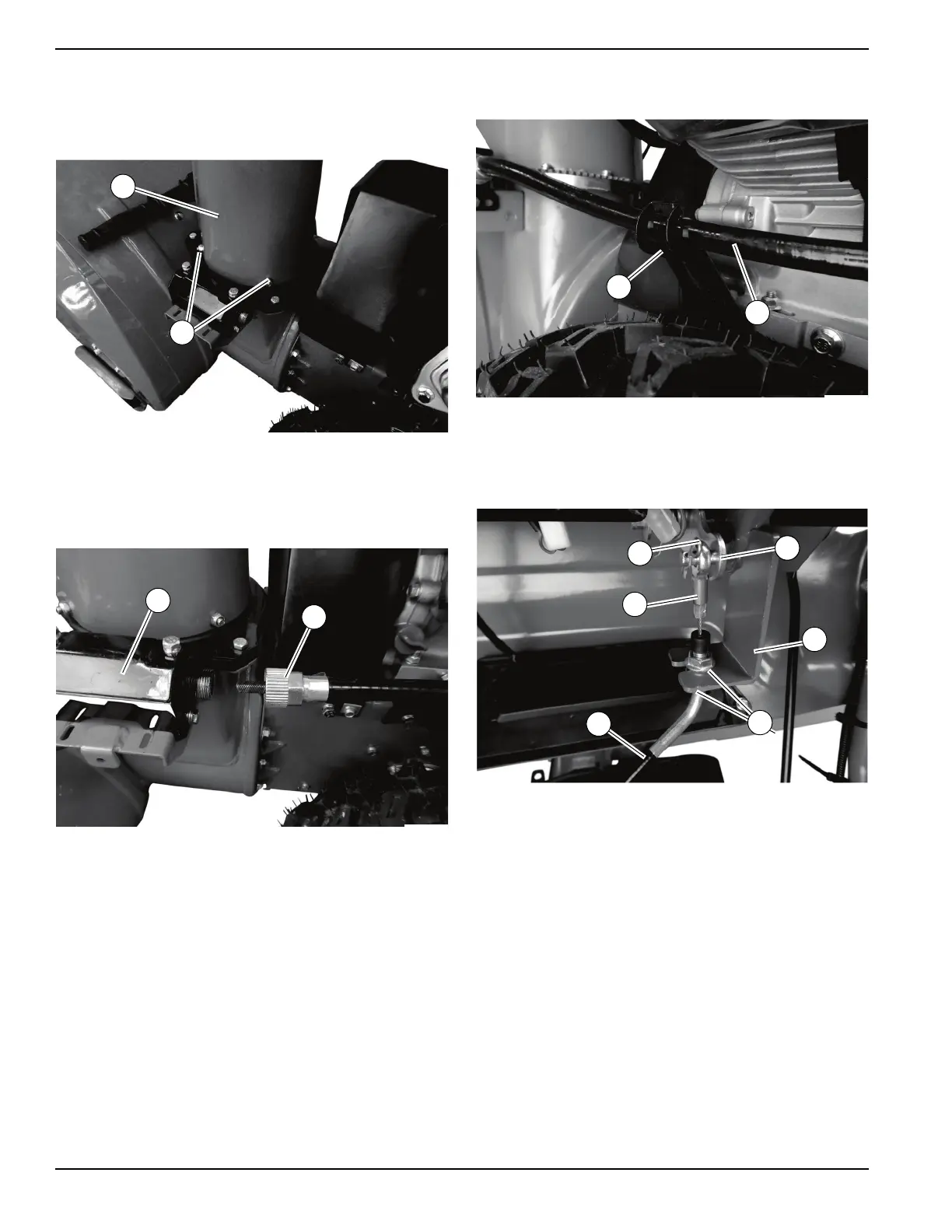

13. Consulte la Figura 2-12. Fije el conjunto de
conducto (T) al conjunto de placa de engranajes
(U) con tres pernos de coche M8-1,25 x 16
mm y
contratuercas con una llave de 13
mm.
Figura 2-12. Ubicaciones de los pernos de coche
14. Consulte la Figura 2-13. Atornille el extremo del
cable del soporte de rotación (W) en el soporte de
rotación (X).
Figura 2-13. Cable del soporte de rotación
NOTA: Puede ser necesario girar la palanca de rotación
del conducto en el panel de control para alinear el
extremo del cable con el engranaje helicoidal en el
soporte.
15. Consulte la Figura 2-14. Coloque el cable del
soporte de rotación (Y) en la placa conectora (Z).
Figura 2-14. Cable del soporte de rotación
16. Consulte la Figura 2-15. Instale el extremo del ojal
(A) del cable del deflector (B) en la palanca del
deflector (C) y fíjelo con un pasador (D).
Figura 2-15. Instalación del cable del deflector
17. Suelte la contratuerca superior (E), deslice la parte
roscada del cable del deflector en el soporte (F) y
apriete las dos contratuercas contra el soporte con
dos llaves de 13
mm.
