Gesipa taurus 2 - Mounting Direction of the Non-Return Device; How to Attach the Spreader Nosepiece; How to Attach the Mandrel Spring

26

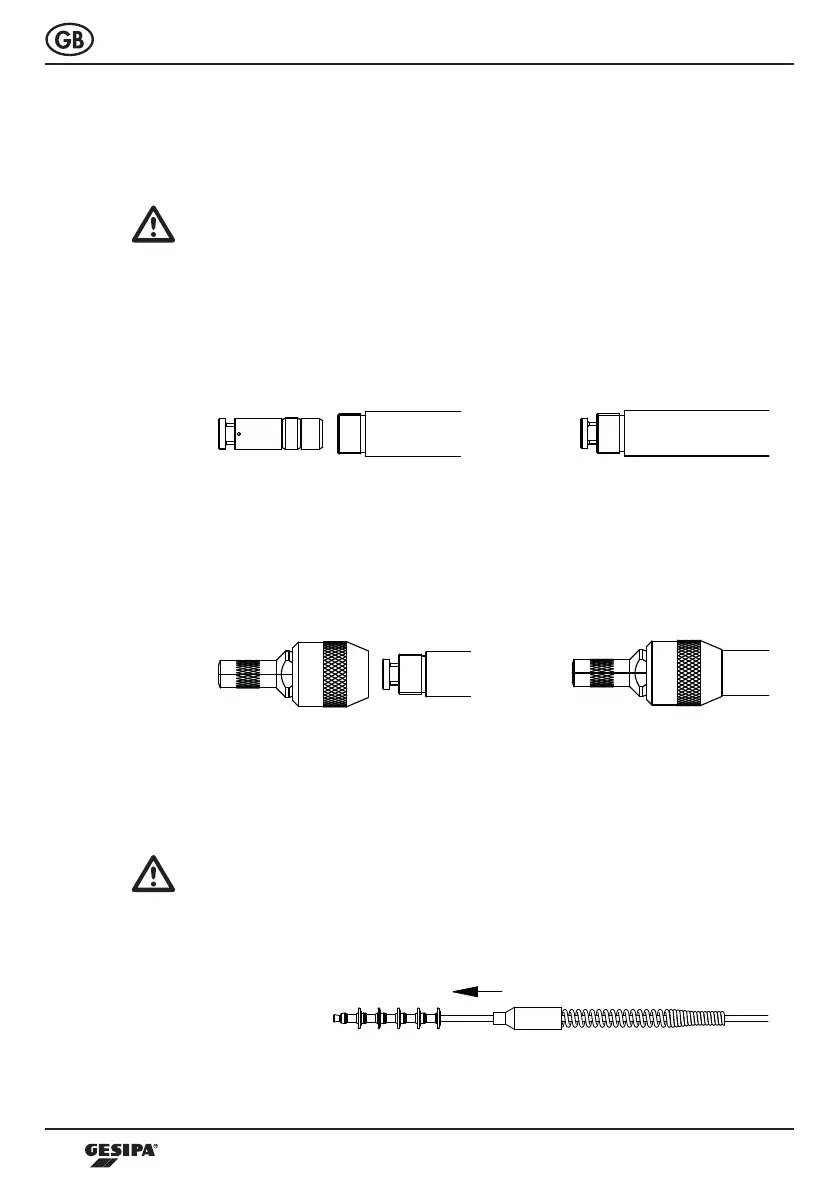

7.1 Mounting direction of the non-return device
The rivet setting tool is supplied with the non-return device already mounted in the guide tube
Caution!
Before starting the device, the following points should always be observed:
• The black button must be activated (jaws open) in order to avoid damages when starting
the device.
• The non-return device must be positioned in the correct direction with regard to the spreader
nosepiece. Failure to observe these instructions will result in failure to accomplish the set-
ting of speed rivets.
R
64546 Mörfelden-Walldorf
GESIPA Blindniettechnik GmbH
0.13 24.01.13 - Kolle J. -
Zeichnung ins PDM-System eingepflegt
Rev.: Datum Aenderung: gezeichnet geprueft Text
Zeichnung wurde mit CAD erstellt Schutzvermerk DIN ISO 16016 beachten
Datum Name
Massstab Werkstoff Halbzeug
Masse (g)
Bearb. 24.01.13 J. Kolle
1:1
- - 1913.1
Gepr. - H. Harder
Maße ohne Toleranzangabe Oberflaechenangaben nach Oberflaechenbehandlung
DIN-ISO 2768-mk DIN EN ISO 1302 -
-
Benennung Materialnummer
TAURUS
7560025
Zeichnungsnummer
A3
-1- Speed Rivet 0013782
erstellt in: - Ersatz fuer: -
Blatt
8/9
R
64546 Mörfelden-Walldorf
GESIPA Blindniettechnik GmbH
0.13 24.01.13 - Kolle J. -
Zeichnung ins PDM-System eingepflegt
Rev.: Datum Aenderung: gezeichnet geprueft Text
Zeichnung wurde mit CAD erstellt Schutzvermerk DIN ISO 16016 beachten
Datum Name
Massstab Werkstoff Halbzeug
Masse (g)
Bearb. 24.01.13 J. Kolle
1:1
- - 1913.1
Gepr. - H. Harder
Maße ohne Toleranzangabe Oberflaechenangaben nach Oberflaechenbehandlung
DIN-ISO 2768-mk DIN EN ISO 1302 -
-
Benennung Materialnummer
TAURUS
7560025
Zeichnungsnummer
A3
-1- Speed Rivet 0013782
erstellt in: - Ersatz fuer: -
Blatt
8/9
7.2 How to attach the spreader nosepiece
To attach the selected spreader nosepiece onto the guide tube, screw in tight by hand as far
as the buffer.
R
64546 Mörfelden-Walldorf
GESIPA Blindniettechnik GmbH
0.13 24.01.13 - Kolle J. -
Zeichnung ins PDM-System eingepflegt
Rev.: Datum Aenderung: gezeichnet geprueft Text
Zeichnung wurde mit CAD erstellt Schutzvermerk DIN ISO 16016 beachten
Datum Name
Massstab Werkstoff Halbzeug
Masse (g)
Bearb. 24.01.13 J. Kolle
1:1
- - 1913.1
Gepr. - H. Harder
Maße ohne Toleranzangabe Oberflaechenangaben nach Oberflaechenbehandlung
DIN-ISO 2768-mk DIN EN ISO 1302 -
-
Benennung Materialnummer
TAURUS
7560025
Zeichnungsnummer
A3
-1- Speed Rivet 0013782
erstellt in: - Ersatz fuer: -
Blatt
8/9
R
64546 Mörfelden-Walldorf
GESIPA Blindniettechnik GmbH
0.13 24.01.13 - Kolle J. -
Zeichnung ins PDM-System eingepflegt
Rev.: Datum Aenderung: gezeichnet geprueft Text
Zeichnung wurde mit CAD erstellt Schutzvermerk DIN ISO 16016 beachten
Datum Name
Massstab Werkstoff Halbzeug
Masse (g)
Bearb. 24.01.13 J. Kolle
1:1
- - 1913.1
Gepr. - H. Harder
Maße ohne Toleranzangabe Oberflaechenangaben nach Oberflaechenbehandlung
DIN-ISO 2768-mk DIN EN ISO 1302 -
-
Benennung Materialnummer
TAURUS
7560025
Zeichnungsnummer
A3
-1- Speed Rivet 0013782
erstellt in: - Ersatz fuer: -
Blatt
8/9
7.3 How to attach the mandrel spring
Thread the mandrel spring onto the mandrel of the speed rivet.
Caution!
When threading the mandrel spring, make sure the mounting direction is according to
specications.
