Gesipa taurus 2 - Page 15

28
R
64546 Mörfelden-Walldorf
GESIPA Blindniettechnik GmbH
0.13 24.01.13 - Kolle J. -
Zeichnung ins PDM-System eingepflegt
Rev.: Datum Aenderung: gezeichnet geprueft Text
Zeichnung wurde mit CAD erstellt Schutzvermerk DIN ISO 16016 beachten
Datum Name
Massstab Werkstoff Halbzeug
Masse (g)
Bearb. 24.01.13 J. Kolle
1:1
- - 1913.1
Gepr. - H. Harder
Maße ohne Toleranzangabe Oberflaechenangaben nach Oberflaechenbehandlung
DIN-ISO 2768-mk DIN EN ISO 1302 -
-
Benennung Materialnummer
TAURUS
7560025
Zeichnungsnummer
A3
-1- Speed Rivet 0013782
erstellt in: - Ersatz fuer: -
Blatt
9/9
1.5mm-3mm
• Activate the white valve in order to ensure the rivet setting tool is ready for operation.
• Use the rivet setting tool to insert the speed rivet into the riveting hole as far as the buffer.
• Activate the trigger until the setting process is complete.
• Remove the rivet setting tool from the riveting point.
• Release the trigger.
• Wait until the next speed rivet has been reloaded.

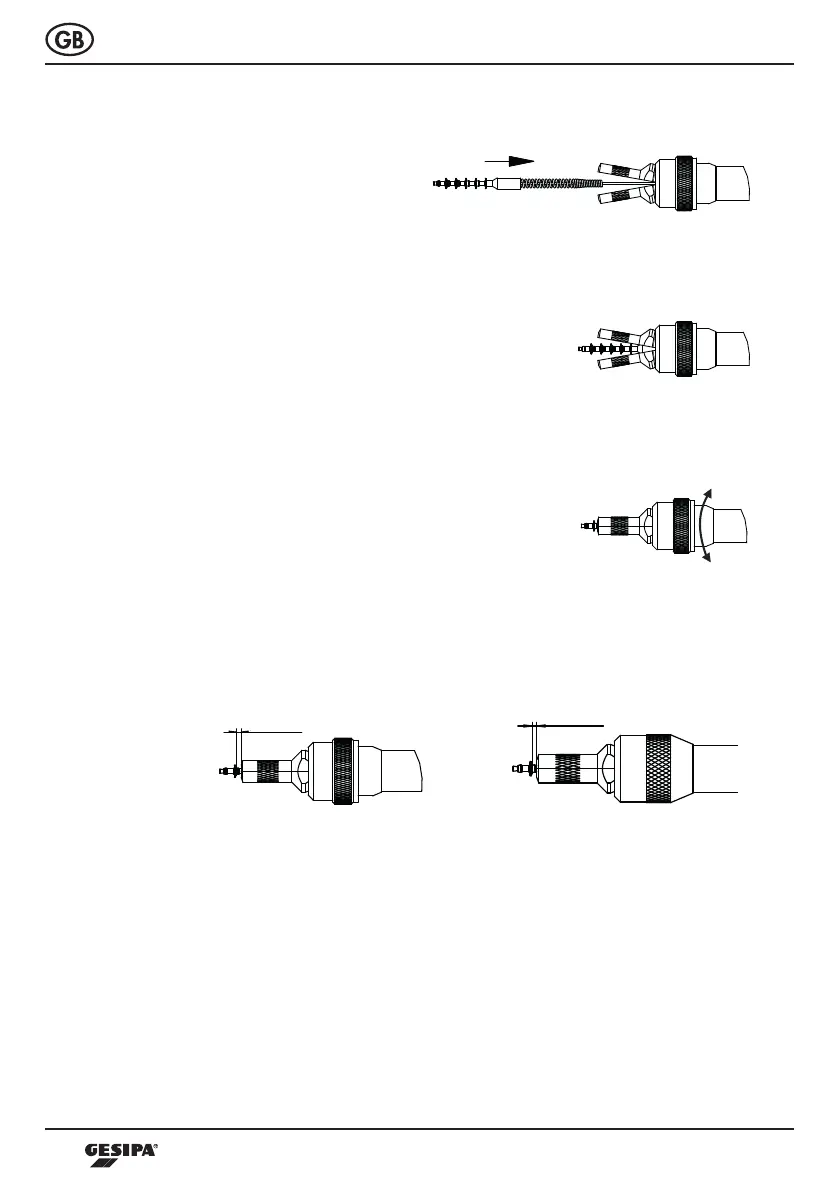

• Insert speed rivet with mandrel spring into the spreader nosepiece.
• With the spreader nosepiece open, insert the speed rivet with mandrel spring
so that only one speed rivet protrudes.
• Turn the knurled ring to the right or left again to close the spreader nosepiece.
7.4.3 Spreader nosepiece with/without opening mechanism
• With the spreader nosepiece closed, the speed rivet must protrude by a dened distance
