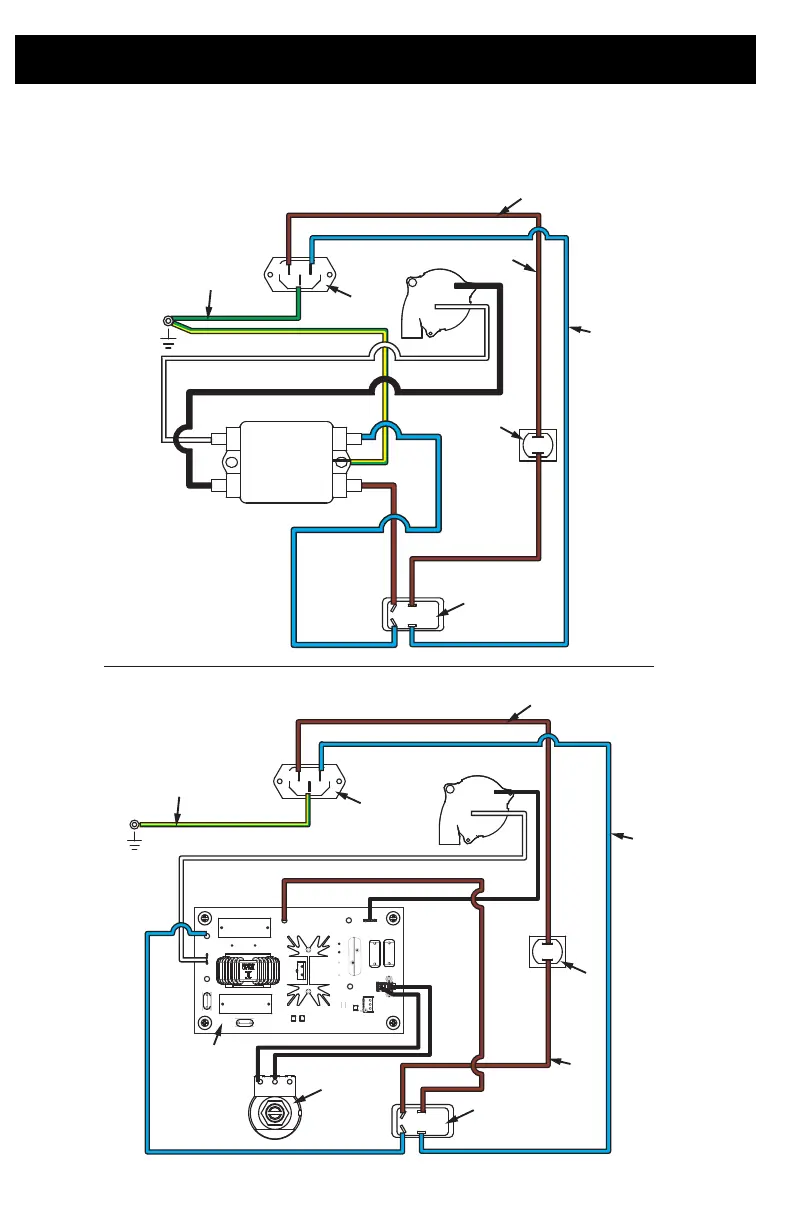

Wiring Diagrams
42 3A5085C
Wiring Diagrams
POWER
INLET
TURBINE
CONTROL
BOARD
CIRCUIT
BREAKER
POTENTIOMETER
SWITCH
17P545, 17T981 WIRING DIAGRAM
2
5
3
6
BK
W
GROUND
N
L
G
BROWN
BROWN
BROWN
GREEN / YELLOW
BLACK
WHITE
BLUE
BROWN
BLUEBLUE
ti31148a
3
1
7
6
5
8
9
2
4
POWER
INLET
TURBINE
FILTER
CIRCUIT
BREAKER
SWITCH
17P540 WIRING DIAGRAM
2
5
3
6
BK
W
GROUND
N
L
G
BROWN
BROWN
BROWN
GREEN
BLACK
WHITE
BLUE
BROWN
BLUEBLUE
BLUE
3
1
7
6
8
2
4
N1
N
P1
P
