27
4. Installation
Les flèches sur le corps du circulateur indiquent le
sens du liquide à travers le circulateur.
4.1 Modification de la position de la boîte à
bornes
Changer la position de la boîte à bornes comme
ceci :
1. Dévisser la vis d'inspection (1) et les quatre vis
Allen (6 mm) (2) dans la chemise du stator, voir
fig. 1.
2. Retirer la chemise du stator (3). Laisser en place
le rotor (4) à l'aide du bon outil (M8) (5) comme
indiqué dans la fig. 2.
3. Vérifier si le joint torique (6) est intact. Si non, le
remplacer.
4. Tirer la chemise du stator/boîte à bornes (3) dans
la position désirée.
5. Placer la chemise du stator autour du rotor.
Laisser en place le rotor comme indiqué dans la
fig. 2.
6. Remettre les quatre vis, couple 14-17,5 Nm, et la
vis d'inspection, couple 8-10 Nm.

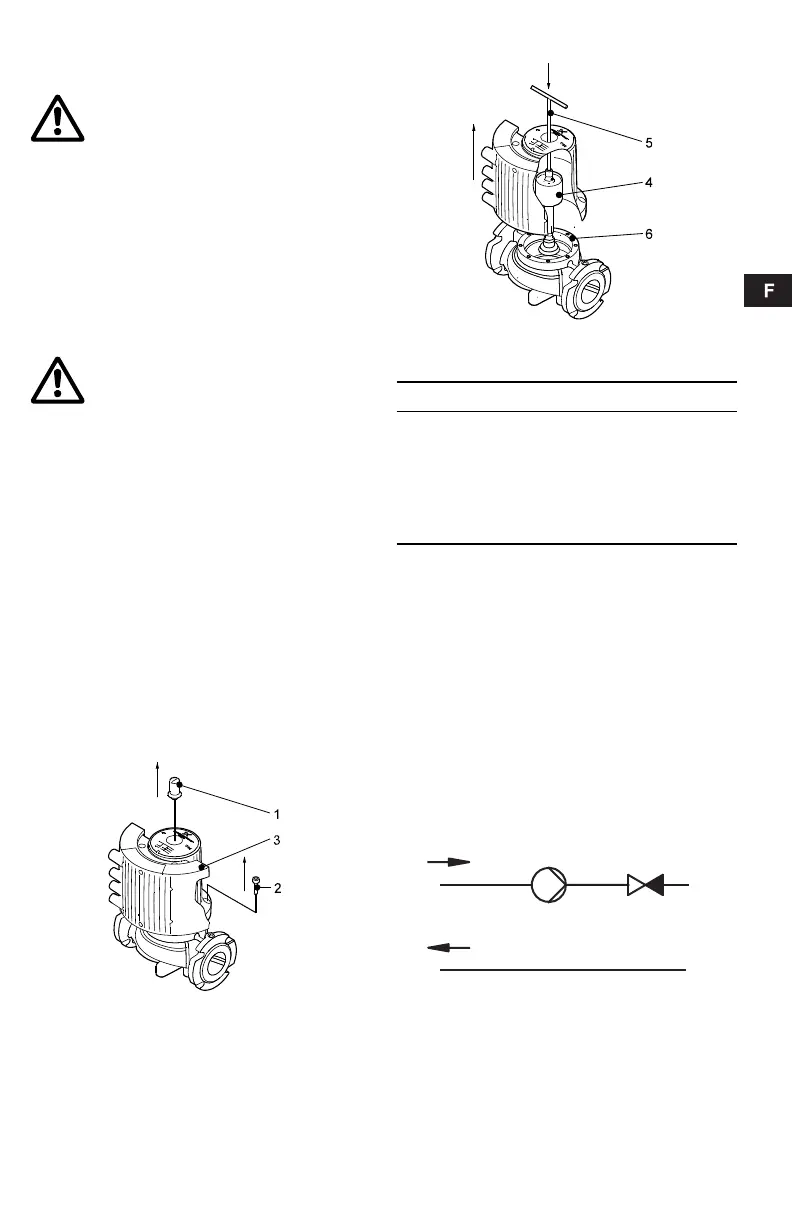

Fig. 1 Enlèvement de la boîte à bornes
Fig. 2 Modification de la position de la boîte à
bornes
4.2 Deux circulateurs en parallèle
Deux circulateurs en parallèle peuvent être comman-
dés par le module GENI optionnel. Les deux circula-
teurs doivent avoir un module GENI installé dans la
boîte à bornes. Les modules sont reliés par un câble.
Les modules déterminent le mode de fonctionne-
ment du circulateur, voir paragraphe 7.11 Module
GENI.
4.3 Clapet anti-retour
Si un clapet anti-retour est posé sur la tuyauterie,
voir fig. 3, il faut s'assurer que la pression de refoule-
ment minimale du circulateur soit toujours supérieure
à la pression de fermeture du clapet. Ceci est parti-
culièrement important en mode "régulation en pres-
sion proportionnelle" (hauteur manométrique réduite
à faible débit).
Fig. 3 Clapet anti-retour
AVERTISSEMENT!
Ce type de circulateurs ne doit absolu-
ment pas être utilisé pour le transfert
de liquides inflammables comme
l'essence, le fuel, le pétrole ou les liqui-
des dérivés.
AVERTISSEMENT!
Avant de démonter le circulateur, il faut
impérativement vidanger l'installation
ou fermer la vanne d'isolement située
de chaque côté du circulateur, le liquide
pompé pouvant être bouillant et à forte
pression.
TM03 8910 2707
TM03 8911 2707
Rep. Description
1 Vis d'inspection
2Vis
3 Chemise du stator/boîte à bornes
4Rotor
5 Outil (non fourni)
6 Joint torique
TM02 0640 0301
Grundfos.bk Page 27 Friday, January 15, 2010 3:23 PM
