40

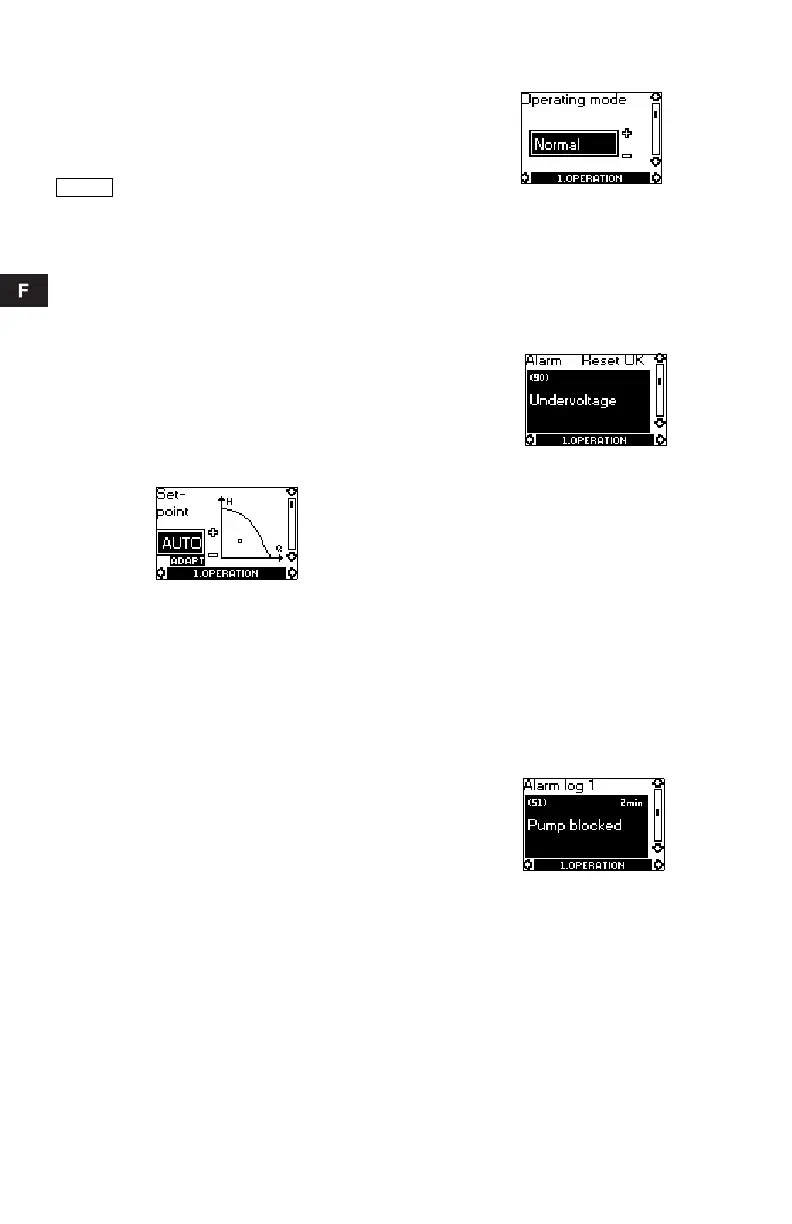

8.5 Menu FONCTIONNEMENT
Une fois la communication établie entre le R100 et le
circulateur, "Contact with" (contact avec) apparaît à
l'écran. Lorsque "flèche bas" sur le R100 est appuyé,
le menu FONCTIONNEMENT apparaît.
8.5.1 Point de consigne
Cet affichage est fonction du mode de régulation
sélectionné dans l'affichage "Control mode" (mode
de régulation) situé dans le menu INSTALLATION.
Si le circulateur est à commande forcée par des
signaux externes, le nombre de réglages possibles
sera réduit, voir paragraphe 8.8 Priorité des régla-
ges. Les tentatives de modification des réglages
aboutiront à un message-écran indiquant que le cir-
culateur est à commande forcée et que, pour cette
raison, il est impossible d'effectuer des modifica-
tions.
L'exemple d'affichage suivant apparaîtra si le circu-
lateur est en mode de régulation AUTO
ADAPT.
Régler le point de consigne désiré en appuyant sur
les touches "+" et "–" du R100 (impossible lorsque le
circulateur est en mode AUTO
ADAPT).
Par ailleurs, il est possible de choisir entre les
modes de fonctionnement suivants :
• Stop (arrêt)
• Min. (courbe mini)
• Max. (courbe maxi).
L'affichage est différent si la régulation en pression
proportionnelle, la régulation en pression constante
ou le régime en courbe constante a été sélectionné.
Le point de fonctionnement réel du circulateur est
indiqué par un carré situé dans la zone d'affichage
Q/H. Aucune indication en cas de débit très faible.
8.5.2 Mode de fonctionnement
Sélectionner un mode de fonctionnement :
• Stop (arrêt)
• Min. (courbe mini)
• Normal (AUTO
ADAPT, pression proportionnelle,
pression constante ou courbe constante)
• Max. (courbe maxi).
8.5.3 Indications de défauts
Si le circulateur est en défaut, la cause apparaîtra
dans cet affichage.
Causes possibles :
• Pump blocked (circulateur bloqué)
• Internal fault (défaut interne)
• Overvoltage (surtension)
• Undervoltage (sous-tension)
• Overtemperature (surchauffe)
• Module fault (défaut du module)
• Fault in module communication
(défaut de communication).
L'indication de défaut peut être annulée dans cet affi-
chage. Si la cause du défaut n'a pas disparu lors de
la tentative d'annulation, cela sera indiqué à l'écran
lors de la communication avec le circulateur.
8.5.4 Journal des alarmes
Le code d'alarme et le texte correspondant sont indi-
qués dans cet affichage. En même temps, le nombre
de minutes pendant lequel le circulateur a été sous
tension depuis l'apparition du défaut est indiqué.
Les cinq dernières indications d'alarme sont affi-
chées dans le journal des alarmes.
L'affichage "Contact with" (contact
avec) apparaît uniquement une fois,
par exemple lorsque le R100 entre en
contact avec le circulateur.
Grundfos.bk Page 40 Friday, January 15, 2010 3:23 PM
