4.4 Protection antigel
Si le circulateur n'est pas utilisé pendant les pério-
des de gel, prendre les dispositions nécessaires
pour éviter les éclatements dûs au gel.
5. Branchement électrique
Le branchement électrique et la protection doivent
être effectués en accord avec les réglementations
locales.
Le circulateur ne nécessite pas de protection
externe du moteur.
La tension et la fréquence de fonctionnement
sont inscrites sur la plaque signalétique du circu-
lateur. S'assurer que le moteur est adapté à l'ali-
mentation électrique où il sera branché.

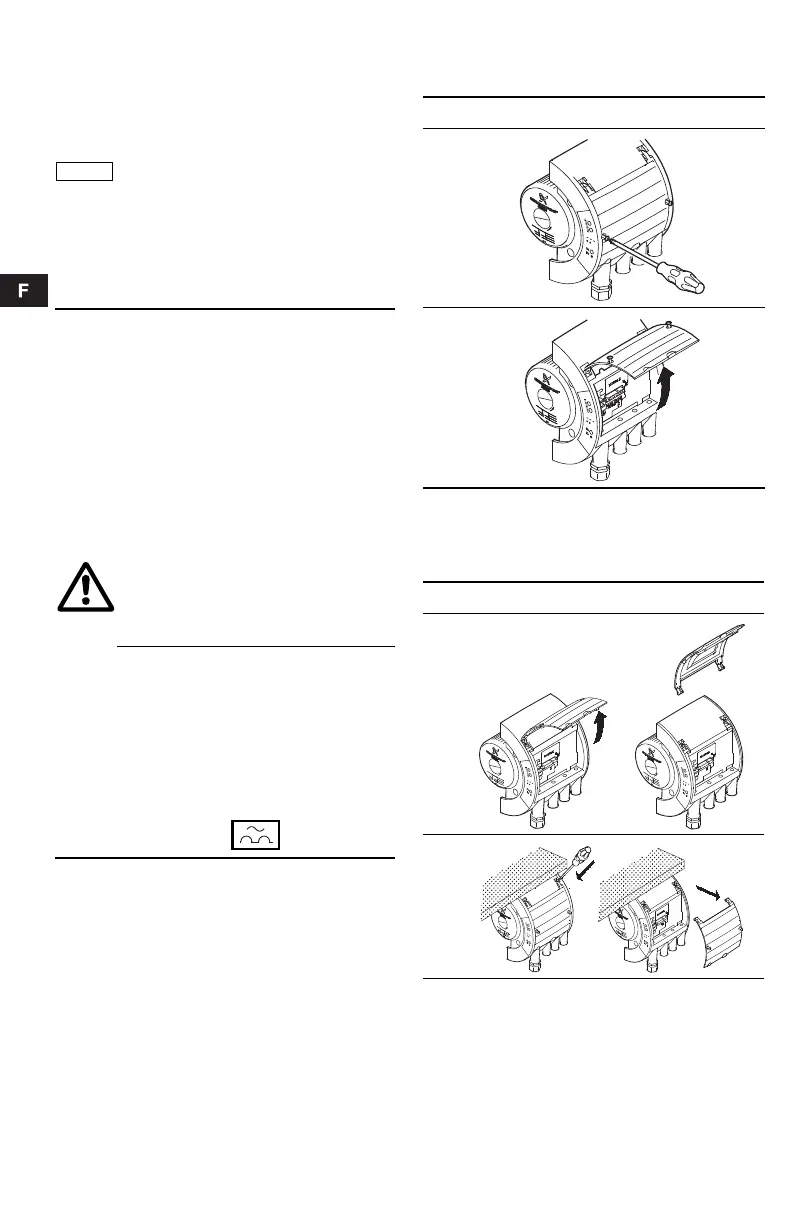

Ouvrir le couvercle de la boîte à bornes comme le
montre la fig. 4.
Fig. 4 Ouverture de la boîte à bornes
Si le couvercle de la boîte à bornes ne peut pas être
ouvert suffisamment, il peut être enlevé comme le
montre la fig. 5.
Fig. 5 Enlèvement du couvercle de la boîte à
bornes
5.1 Tension d'alimentation
1 x 230 V ± 10 %, 50/60 Hz.
Nota
Les additifs avec une densité et/ou une
viscosité supérieure(s) à celle(s) de
l'eau réduiront les performances
hydrauliques.
AVERTISSEMENT!
Ne jamais effectuer de branchements à
l'intérieur de la boîte à bornes du circu-
lateur, sauf si l'alimentation électrique
a été coupée pendant au moins 5 minu-
tes.
Le circulateur doit impérativement être
relié à la terre.
Le circulateur doit être relié à un inter-
rupteur général externe avec une dis-
tance de séparation des contacts d'au
moins 1/8 pouces (3 mm) sur chaque
pôle.
La mise à la terre ou au neutre peut
être utilisée pour la protection contre le
contact indirect.
La mesure au megohmmètre doit être
effectuée conformément au paragraphe
10. Mesure au megohmmètre.
Si le circulateur est branché sur une
installation électrique équipée d'un dis-
joncteur à pertes à la terre à titre de
protection supplémentaire, ce disjonc-
teur doit couper le circuit lorsque des
courants de fuite à la terre à courant
continu (courant continu pulsé) se
déclenchent.
Le disjoncteur doit être marqué du
symbole représenté :
Etape Action
1
TM03 0474 5204
2
TM02 7442 3503
Etape Action
1
TM03 0474 5204
2
TM02 7442 3503
