38
8.2.2 Réglage du point de consigne
Réglage du point de consigne en appuyant sur ou
lorsque le circulateur est réglé sur régulation en
pression proportionnelle, régulation en pression
constante ou fonctionnement sur courbe constante.
Les barres lumineuses, pos. 5, sur le panneau de
commande indiquent le point de consigne réglé.
MAGNA 40-120, 65-120
Les barres lumineuses peuvent indiquer un point de
consigne de 10 correspondant à 32 pieds (10 m).

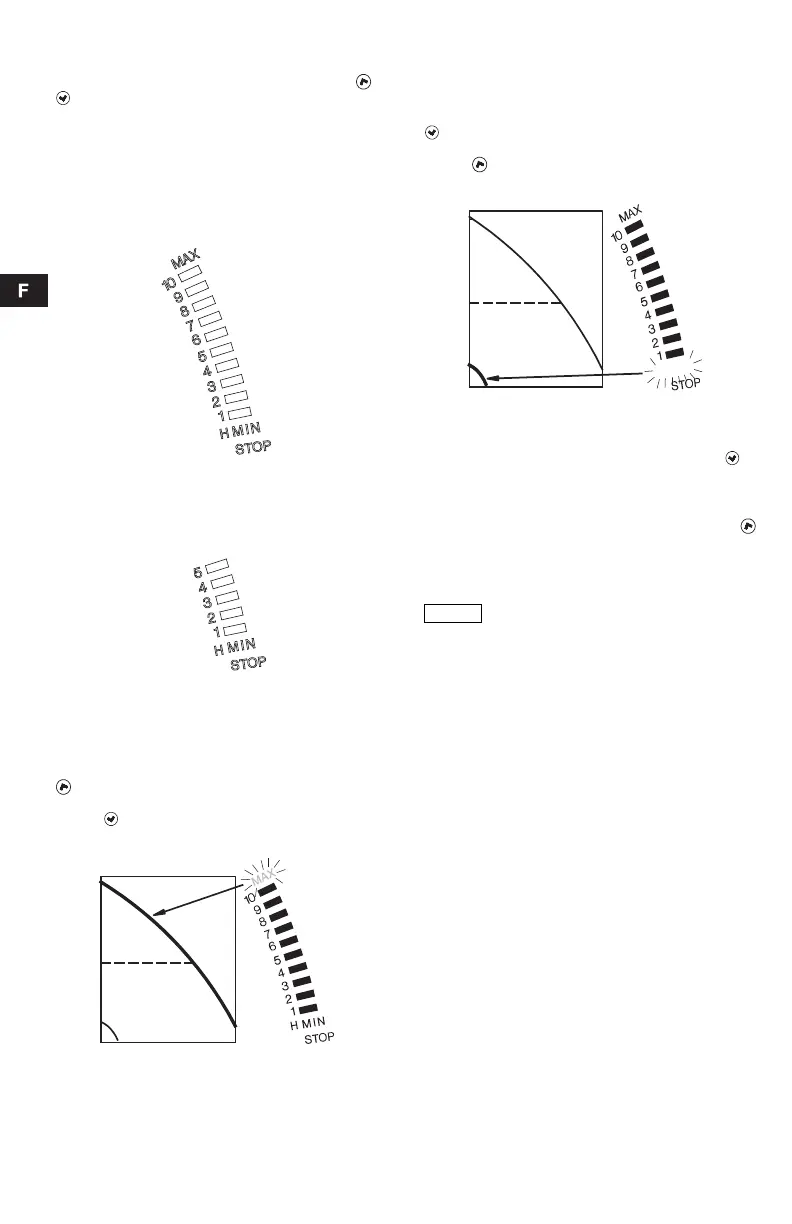

Fig. 15 Barres lumineuses MAGNA xx-120
MAGNA 65-60
Les barres lumineuses peuvent indiquer un point de
consigne de 5 correspondant à 16 pieds (5 m).
Fig. 16 Barres lumineuses MAGNA 65-60
8.2.3 Réglage sur la courbe maxi
Pour la présentation de la fonction, voir paragraphe
7.5 Régime en courbe maxi ou mini.
Pour passer sur la courbe maxi, maintenir la touche
enfoncée jusqu'à ce que "MAX" soit allumé, voir
fig. 17. Pour rétablir le réglage initial, maintenir la
touche enfoncée jusqu'à ce que le point de consi-
gne voulu soit indiqué.
Fig. 17 Courbe maxi
8.2.4 Réglage sur la courbe mini
Pour la présentation de la fonction, voir paragraphe
7.5 Régime en courbe maxi ou mini.
Pour passer sur la courbe mini, maintenir la touche
enfoncée jusqu'à ce que "MIN" soit allumé, voir
fig. 18. Pour rétablir le réglage initial, maintenir la
touche enfoncée jusqu'à ce que le point de consi-
gne voulu soit indiqué.
Fig. 18 Courbe mini
8.2.5 Marche/arrêt du circulateur
Pour arrêter le circulateur, maintenir la touche
enfoncée jusqu'à ce que "STOP" soit allumé. Lors-
que le circulateur est à l'arrêt, le voyant lumineux
vert clignote.
Pour démarrer le circulateur, maintenir la touche
enfoncée.
8.2.6 Annulation des indications de défauts
Pour annuler les indications de défauts, appuyer
brièvement sur une touche quelconque. Cela
n'influera pas sur le réglage du circulateur. Si le
défaut n'a pas disparu, l'indication du défaut peut
réapparaître. L'intervalle de temps jusqu'à la réappa-
rition du défaut peut varier de 0 à 255 secondes.
8.3 Contrôleur R100
Le circulateur est conçu pour communiquer sans fil
avec le contrôleur Grundfos R100. Le R100 commu-
nique avec le circulateur par lumière infra-rouge.
Pendant la communication, il faut diriger le R100 en
direction du panneau de commande du circulateur.
Lorsque le R100 communique avec le circulateur, le
voyant lumineux rouge clignotera rapidement.
Le R100 offre des possibilités supplémentaires
d'indication des réglages et états du circulateur.
TM02 0482 4800TM02 0483 4800TM02 0246 4300
TM02 0247 4300
Nota
Si le circulateur doit être arrêté, il est
recommandé d'utiliser l'entrée marche/
arrêt, le R100 ou de couper l'alimenta-
tion électrique. De cette façon, le point
de consigne reste inchangé lorsque le
circulateur est remis en marche.
H MIN
Grundfos.bk Page 38 Friday, January 15, 2010 3:23 PM
