32
7.1 Modes de régulation
Il est possible de régler les circulateurs GRUNDFOS
MAGNA sur le mode de régulation convenant le
mieux à l'installation correspondante.
Modes de régulation possibles :
•AUTO
ADAPT (réglage d'usine)
• Pression proportionnelle
• Pression constante.
Chaque mode de régulation peut être combiné avec
un régime réduit de nuit automatique, voir paragra-
phe 7.3 Fonctionnement avec régime réduit de nuit
automatique.
AUTO
ADAPT
Réglage au moyen du panneau de commande ou
du R100, voir paragraphe 8. Réglage du circulateur.
Le mode de régulation AUTO
ADAPT adapte en
continu les performances du circulateur.
Le point de consigne (H
cons1
) du circulateur est réglé
en usine de la manière suivante et ne peut être
modifié manuellement :
• MAGNA 40-120, 65-120 à 21 pieds (6,5 m).
• MAGNA 65-60 à 11,5 pieds (3,5 m).
Lorsque le circulateur enregistre une pression infé-
rieure sur la courbe maxi, A
2
, la fonction AUTOADAPT
choisit automatiquement une courbe de régulation
inférieure, H
cons2
, ce qui réduit la consommation
d'énergie.

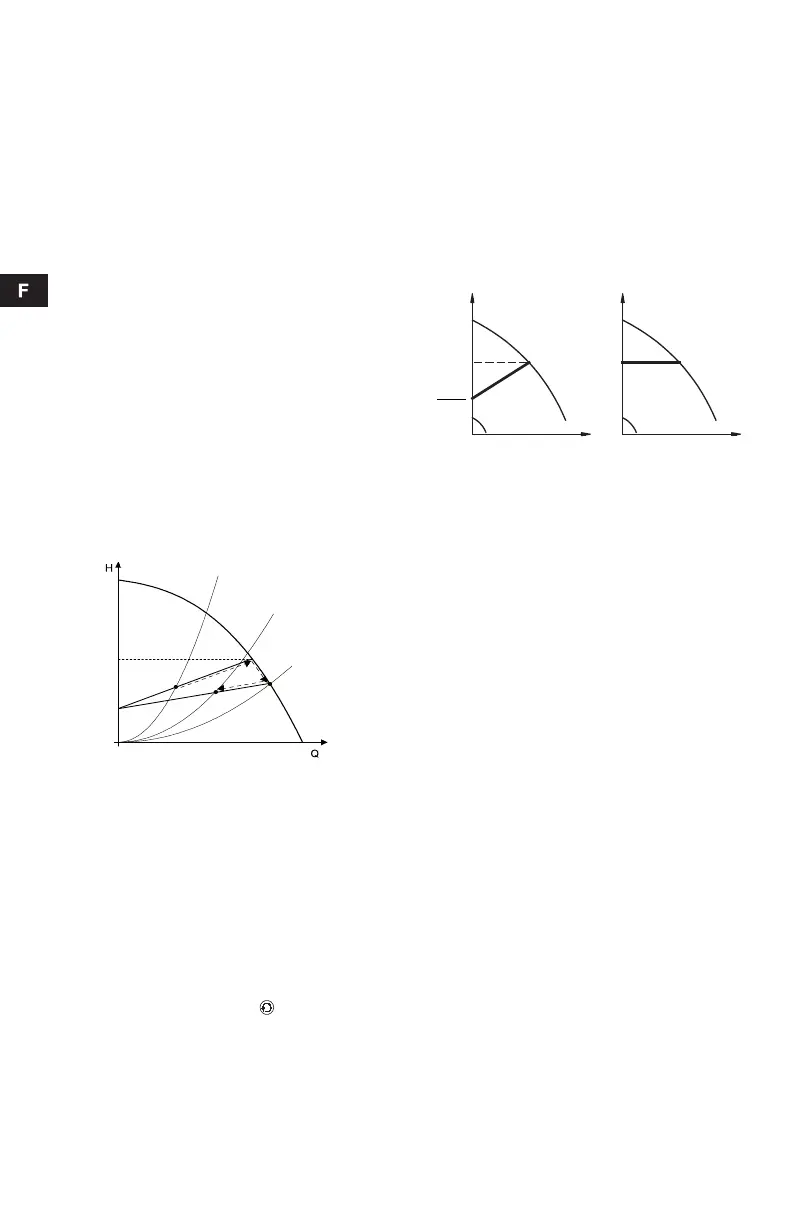

Fig. 8 AUTO
ADAPT
A
1
: Point point de fonctionnement original.
A
2
: Pression inférieure enregistrée sur
la courbe maxi.
A
3
: Nouveau point de fonctionnement après
la régulation AUTO
ADAPT.
H
cons1
: Point de consigne d'origine.
H
cons2
: Nouveau point de consigne après
la régulation AUTO
ADAPT.
H
usine
: Point de consigne réglé en usine.
La fonction AUTO
ADAPT peut être remise à zéro en
maintenant enfoncée la touche pendant
10 secondes environ jusqu'à ce que le mode de
régulation soit revenu au point de départ
(AUTO
ADAPT ou AUTOADAPT avec régime reduit de
nuit automatique).
Régulation en pression proportionnelle
Réglage au moyen du panneau de commande ou
du R100, voir paragraphe 8. Réglage du circulateur.
La hauteur manométrique du circulateur diminue
lorsque la demande d'eau baisse et augmente lors-
que la demande d'eau augmente, voir fig. 9.
Régulation en pression constante
Réglage au moyen du panneau de commande ou
du R100, voir paragraphe 8. Réglage du circulateur.
Le circulateur maintient la hauteur manométrique à
un niveau constant, quelle que soit la demande
d'eau, voir fig. 9.
Fig. 9 Régulation de la pression
TM02 0251 4800
H
maxi
H
usine
A
1
A
3
A
2
H
cons2
H
cons1
TM00 5546 4596
Pression
proportionnelle
Pression
constante
H
cons.
H
cons.
H
cons.
2
Grundfos.bk Page 32 Friday, January 15, 2010 3:23 PM
