8.4 Affichages du R100
Les affichages du R100 sont divisés en quatre
menus parallèles, voir fig. 19 :
0. GENERAL, voir notice de fonctionnement du
R100
1. FONCTIONNEMENT
2. ETAT
3. INSTALLATION
Le numéro indiqué sur chaque affichage individuel
dans fig. 19 renvoie au paragraphe dans lequel
l'écran est décrit.

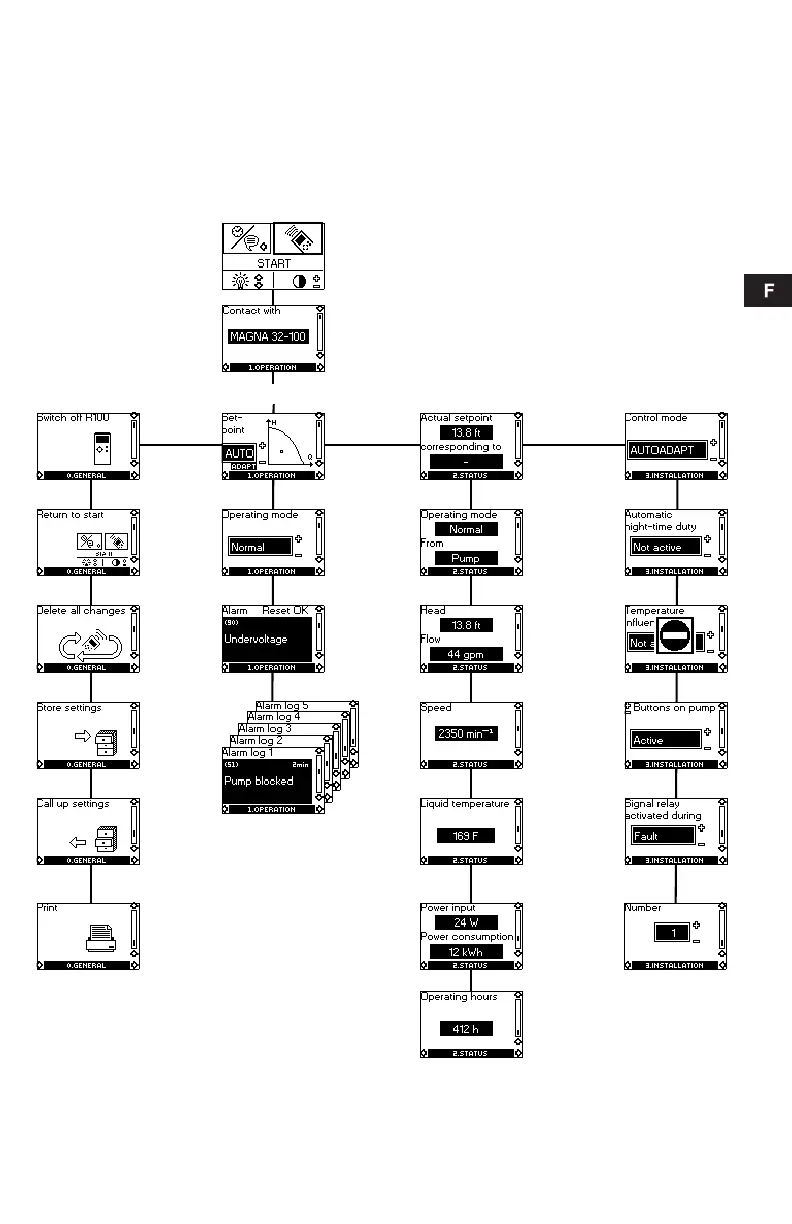

Fig. 19 Vue d'ensemble des menus
8.7.5
8.7.4
8.7.1
8.7.2
8.7.6
8.6.5
8.6.4
8.6.1
8.6.2
8.6.6
8.6.3
8.5.4
8.5.1
8.5.2
8.5.3
8.6.7
8.7.3
3. INSTALLATION2. ETAT0. GENERAL 1. FONCTIONNEMENT
Cet affichage apparaît uniquement une fois, par exemple
lorsque le R100 entre en contact avec le circulateur.
