5.2 Schéma de raccordement

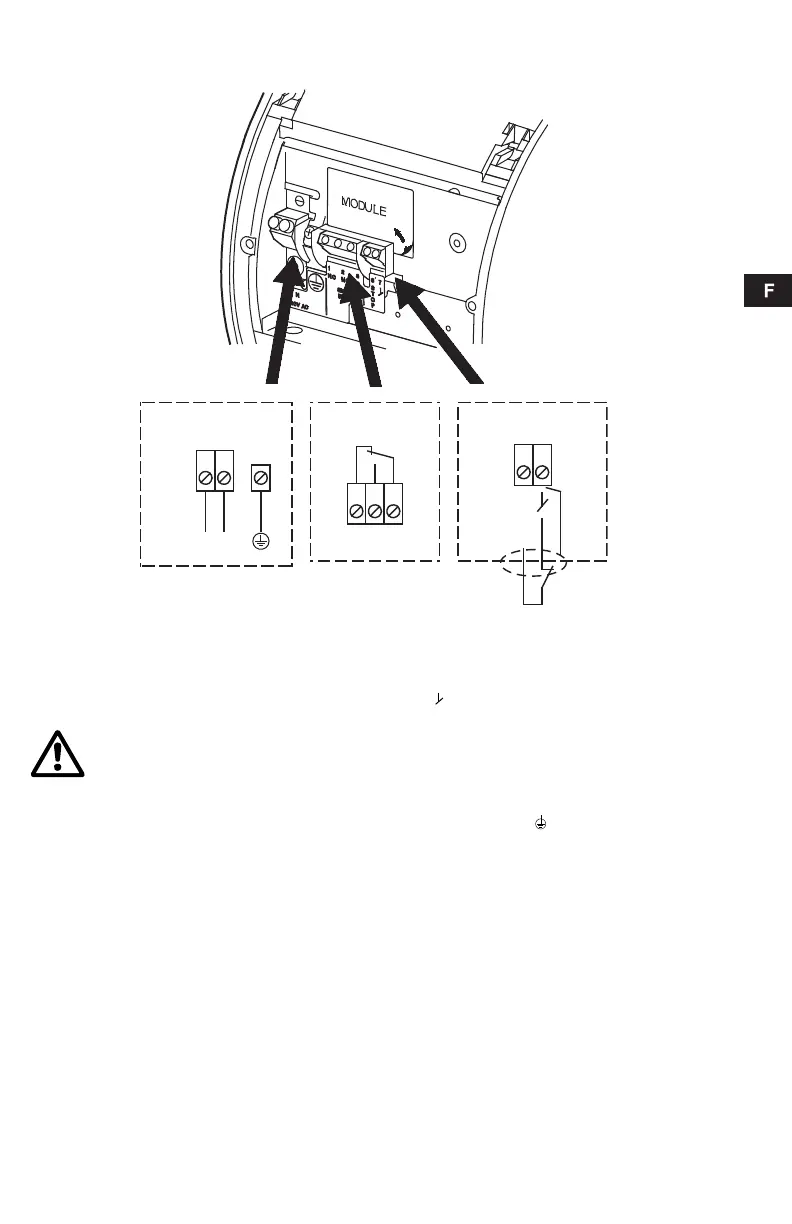

Fig. 6 Schéma de raccordement
En ce qui concerne les spécifications des câbles
transmetteurs de signaux et des capteurs de
signaux, voir paragraphe 11. Caractéristiques
techniques.
Un exemple de connexion est illustré page 49.
Nota :
• Si aucun interrupteur marche/arrêt n'est installé,
maintenir le pont entre les bornes STOP (arrêt)
et .
• Tous les câbles utilisés doivent résister à une
température allant jusqu'à +185 °F (+85 °C).
• Tous les câbles utilisés doivent être installés sui-
vant la norme NEC ou conformes aux codes et
réglementations locales applicables.
• Si un module GENI est raccordé, le blindage doit
être mis à la terre . Ver page 50.
TM02 0235 1007
S
T
O
P
78
NC NO C
213
N
L
S
T
O
P
78
NC NO C
213
N
L
Branchement
sur secteur
Sortie de signal Entrée marche/arrêt
NC NO C
AVERTISSEMENT!
• Les câbles reliés
– aux bornes d'alimentation,
– aux sorties NC, NO, C et
– à l'entrée marche/arrêt
doivent impérativement être sépa-
rés entre eux et de l'alimentation par
une isolation renforcée.
• Tous les fils reliés à un bornier
doivent être attachés près des
bornes.
