45
10. Mesure au megohmmètre
Il est interdit de mesurer une installation incorporant
un circulateur GRUNDFOS MAGNA au megohm-
mètre, les circuits électroniques incorporés risquant
d'être détériorés. S'il est nécessaire de mesurer le
circulateur au megohmmètre, séparer électrique-
ment le circulateur de l'installation.
La mesure du circulateur au megohmmètre peut être
effectuée comme indiqué ci-dessous.
Bruit dans
l'installation.
Air présent dans l'installation. Purger l'installation.
Débit trop élevé. Réduire le point de consigne et, éven-
tuellement basculer sur AUTO
ADAPT ou
pression constante.
La pression est trop élevée. Réduire le point de consigne et, éven-
tuellement, basculer sur AUTO
ADAPT ou
pression proportionnelle.
Bruit dans le
circulateur.
Air présent dans le circulateur. Purger le circulateur.
La pression la pression d'entrée
du circulateur est trop faible.
Augmenter la pression d'entrée et/ou
vérifier le volume d'air présent dans le
réservoir d'expansion (s'il est installé).
Voyants
lumineux
Défaut Cause Remède
Vert Rouge
Le R100 peut également être utilisé
pour rechercher les défauts.

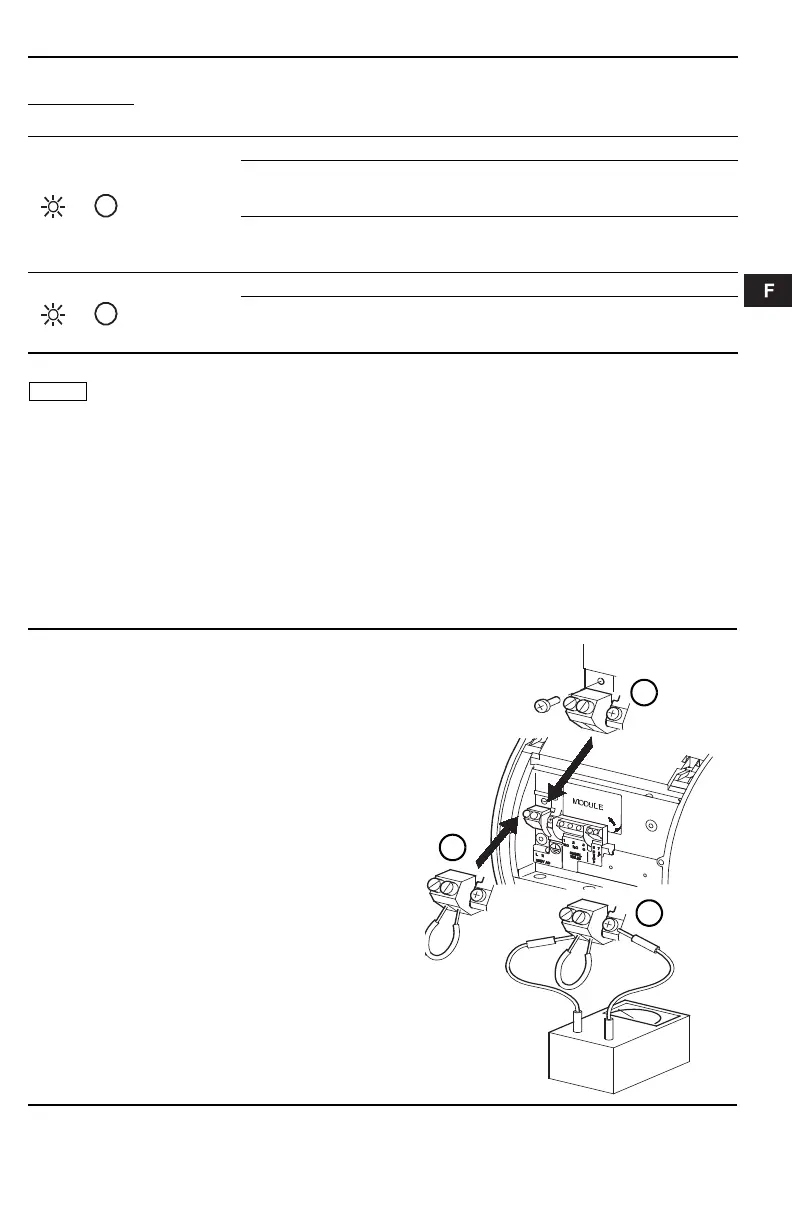

Mesure des circulateurs
1. Couper l'alimentation électrique.
2. Retirer les câbles d'alimentation des bornes L et N et
le fil de terre.
3. Court-circuiter les bornes L et N à l'aide d'un fil court
(voir B).
4. Retirer la vis de raccordement à la carcasse électroni-
que (voir A).
5. Procéder à un test entre les bornes L/N et la terre
(voir C). Tension d'essai maximale : 1000 VAC/
1500 VDC.
Nota : Ne jamais procéder à un test entre les bornes
d'alimentation (L et N).
Courant de fuite maximum admissible : < 35 mA.
6. Mettre en place la vis de raccordement à la carcasse
électronique (voir A).
7. Retirer le fil court situé entre les bornes L et N (voir B).
8. Fixer les câbles d'alimentation aux bornes L et N ainsi
que le fil de terre.
9. Brancher l'alimentation électrique.
TM02 0238 0904
