Ελληνικά (GR)
106

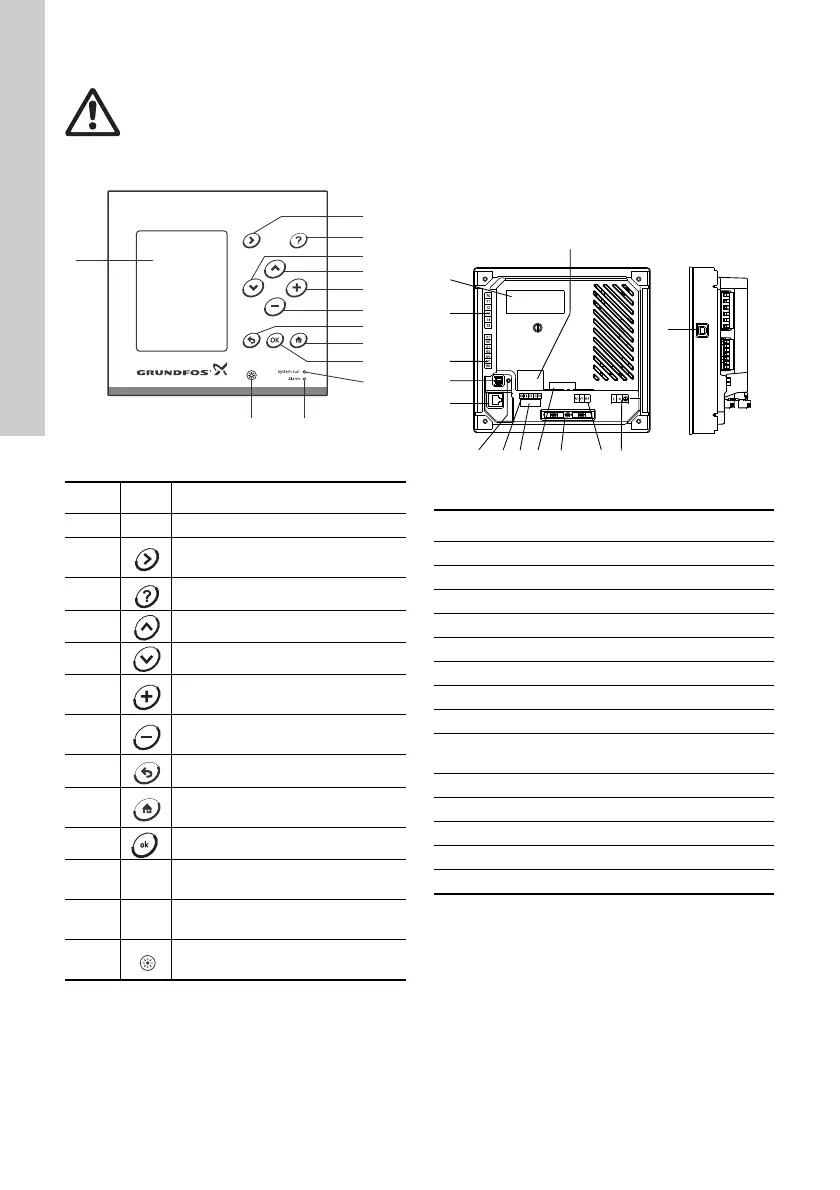

Σχ. 1 Παράδειγμα CU 3X2
* Ορισμένα κείμενα βοήθειας εφαρμόζονται σε όλη
την οθόνη, άλλα κείμενα στις ξεχωριστές γραμμές
της οθόνης.
2.1 Ενδεικτικές λυχνίες
Η CU 3Χ2 διαθέτει μία πράσινη και μία κόκκινη
ενδεικτική λυχνία.
Η πράσινη ενδεικτική λυχνία είναι αναμμένη όταν η
παροχή ρεύματος είναι ανοικτή.
Η κόκκινη ενδεικτική λυχνία είναι αναμμένη όταν το
σύστημα βρίσκεται σε πρόγραμμα συναγερμού.
2.2 Ακροδέκτες
Σχ. 2 Πίσω μέρος της CU 3X2
Για περισσότερες πληροφορίες, βλέπε κεφάλαιο
9.12 Ομάδες ακροδεκτών.
2.3 Δυνητικά εκρηκτικά περιβάλλοντα
Η CU 3Χ2 δεν πρέπει να τοποθετείται σε εκρηκτικά
περιβάλλοντα, αλλά μπορεί να χρησιμοποιηθεί σε
συνδυασμό με τις αντλίες της Grundfos, οι οποίες
είναι εγκεκριμένες για εγκατάσταση σε δυνητικά
εκρηκτικά περιβάλλοντα.
Προειδοποίηση
Αν η CU 3X2 χρησιμοποιηθεί με τρόπο
που δεν προβλέπεται από τον
κατασκευαστή, η προστασία που
παρέχεται από την CU 3X2 μπορεί να μην
είναι αποτελεσματική.
TM05 3044 0912
Θέση Περιγραφή
1Οθόνη LCD
2
Μεταπηδά στην επόμενη στήλη
στη δομή του μενού.
3 Μεταπηδά σε κείμενο βοήθειας.*
4 Ανεβαίνει στις λίστες.
5 Κατεβαίνει στις λίστες.
6
Αυξάνει την τιμή μιας επιλεγμένης
παραμέτρου.
7
Μειώνει την τιμή μίας επιλεγμένης
παραμέτρου.
8 Γυρνάει μια οθόνη πίσω.
9
Μεταπηδά πίσω στο μενού
"Κατάσταση".
10 Σώζει μια τιμή.
11
Πράσινη ενδεικτική λυχνία
(λειτουργία)
12
Κόκκινη ενδεικτική λυχνία
(συναγερμός)
13
Αλλάζει τη φωτεινότητα της
οθόνης.
TM05 3181 0912
Θέση Περιγραφή
1 Πινακίδα
2 Ακροδέκτες για ρελέ ψηφιακής εξόδου
3 Ακροδέκτες για αναλογικές εισόδους
4 Σύνδεση σέρβις
5 Ethernet (RJ45)
6 Δείκτης τάσης
7 Ακροδέκτες για ψηφιακές εισόδους
8 Ακροδέκτες για εφεδρική μπαταρία
9
Ακροδέκτες για μονάδα CIM
(προαιρετική)
10 Κλέμες καλωδίου για συνδέσεις GENIbus
11 Εσωτερική σύνδεση GENIbus
12 Ακροδέκτης για παροχή ισχύος
13 Ετικέτα για εφεδρική μπαταρία
14 Υποδοχή USB
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
