Русский (RU)
225
10. Обзор входов и выходов
DI: Цифровой вход
DO: Цифровой выход
AI: Аналоговый вход
NC: Нормально замкнутый контакт
NO: Нормально разомкнутый контакт
C: Общий.
Номера позиций см. на рис. 17.

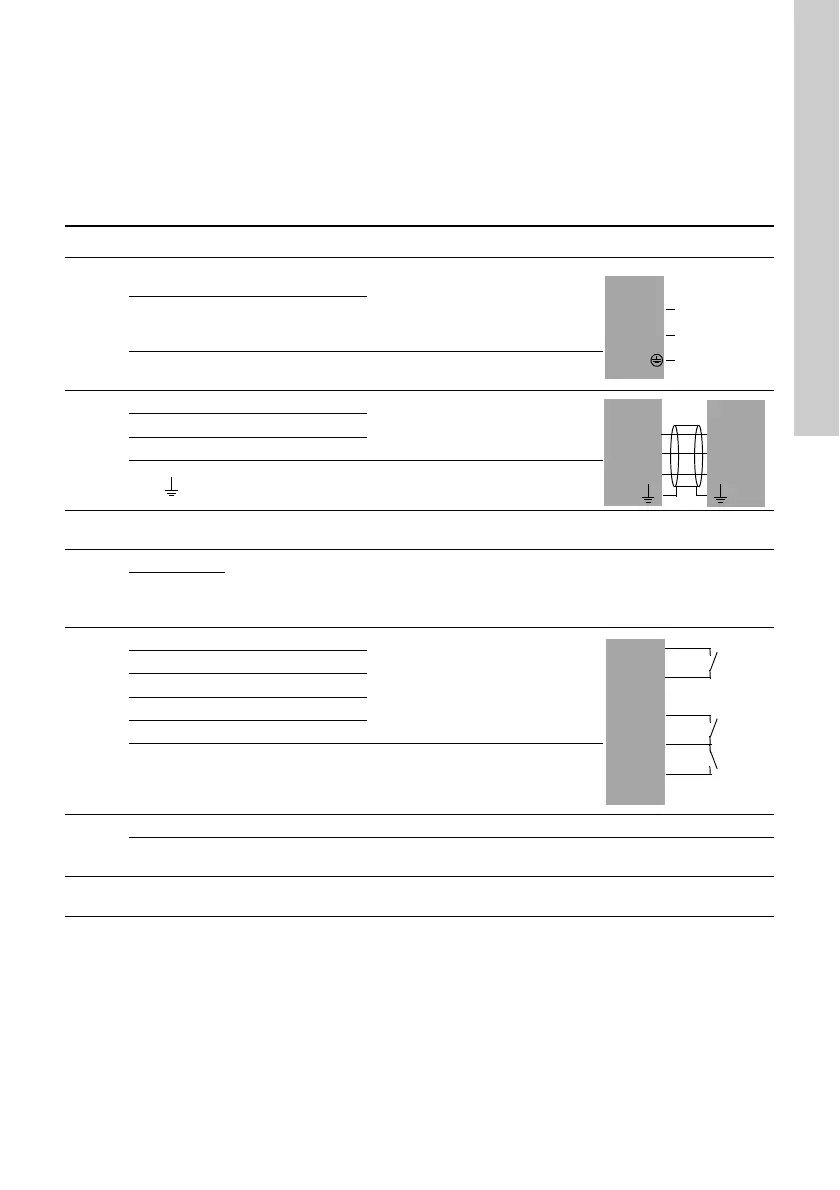

Группа Клемма Назначение Данные Схема
1
L
Подключение
фазного провода
1 x 100-240 В переменного тока
± 10 %, 50/60 Гц
N
Подключение
нейтрального
провода
PE
Соединение с
заземлением
2
A1 RS-485 A
GENIbus
(Зафиксировать экран
кабельным зажимом).
Y1 RS-485 GND
B1 RS-485 B
Рабочее
заземление
3
Более подробно о подключении внешней шины смотрите в руководстве по монтажу и
эксплуатации модуля CIM.
4
0 В
Подключение
аккумулятора
Резервный аккумулятор
+ 12 В
постоянного
тока
5
10 DI1
Цифровые входы
11 GND
12 DI2
13 GND
14 DI3
Напряжение, подаваемое на все клеммы (за исключением
сетевых), не должно превышать 16 В
rms
(среднеквадратичное
значение) и 22,6 В
peak
(пиковое значение) или 35 В постоянного
тока.
6
Ethernet RJ45
Внешние вычислительные устройства, подключенные к Ethernet,
должны соответствовать стандартам IEC 60950 и UL 60950.
7 GENIbus
Разъём для сервисного
подключения
