3. Identification
Le CU 3X2 peut être identifié par sa plaque signalé-
tique située sur la face arrière. Voir fig. 3.

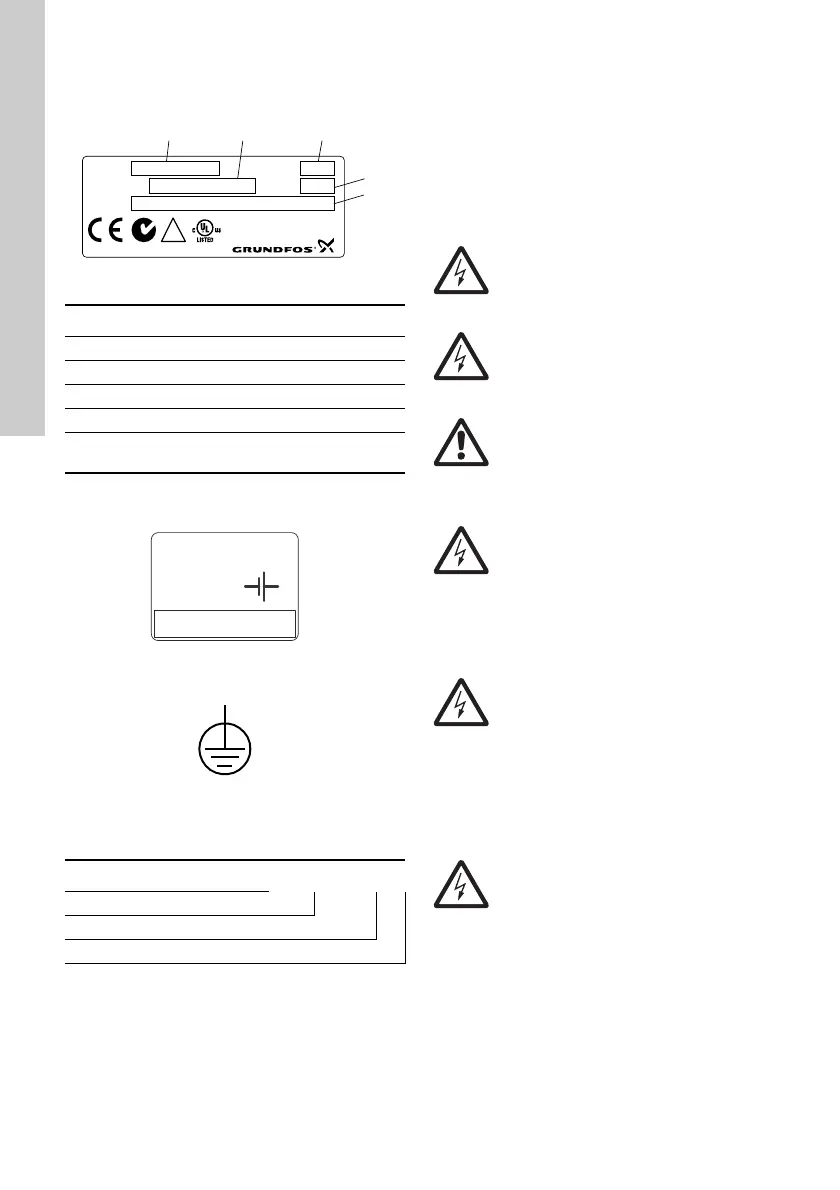

Fig. 3 Exemple de plaque signalétique
Le CU 3X2 a une étiquette pour batterie de sauve-
garde. Voir fig. 4.
Fig. 4 Étiquette pour batterie de sauvegarde
Fig. 5 Borne terre de protection
3.1 Désignation
4. Installation
Le CU 3X2 est uniquement conçu pour une utilisa-
tion dans les panneaux de commande.
Avant de commencer l'installation, vérifier les points
suivants :
• Le CU 3X2 est-il conforme à la commande ?
• Est-il adapté au réseau d'alimentation électrique
du site ?
• A-t-il été endommagé pendant le transport ?
TM05 3240 1012
Pos. Description
1 Désignation
2 Code article et numéro de version
3 Numéro de série
4 Code de production (année et semaine)
5
Tension, fréquence et puissance
nominales
TM04 2367 2408 TM00 5827 3408
Code Exemple CU 3 X 2
CU Unité de commande
3X Séries de commande
2 Numéro du modèle
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Avertissement
Couper l'alimentation électrique avant tout
branchement. S'assurer qu'elle ne risque
pas d'être réenclenchée accidentellement.
Avertissement
La connexion électrique doit être réalisée
par un électricien agréé conformément aux
réglementations locales.
Avertissement
Observer les réglementations locales en
matière de sécurité, de santé et d'environ-
nement.
Avertissement
Les bornes L et N ainsi que les bornes 70
à 75 peuvent être connectées à une ten-
sion de contact dangereuse. Une tension
de commande externe provenant d'autres
groupes peut se produire.
Avertissement
Tous les fils raccordés aux unités en
dehors du panneau de commande doivent
être de type H05VV-F conformément à la
norme CENELEC HD21 (pour éviter tout
risque de blessure en touchant les fils).
USA et Canada :
Le câblage doit être conforme au code
électrique national (NEC) et/ou au code
électrique canadien.
Avertissement
L'installation doit incorporer un disjoncteur
afin de pouvoir couper l'alimentation sec-
teur. Il doit être placé à proximité du
CU 3X2 et être facilement accessible pour
l'opérateur. Il doit être identifié comme dis-
joncteur du CU 3X2. Le disjoncteur doit
être conforme aux normes IEC 60947-1 et
IEC 60947-3.
