Русский (RU)
218

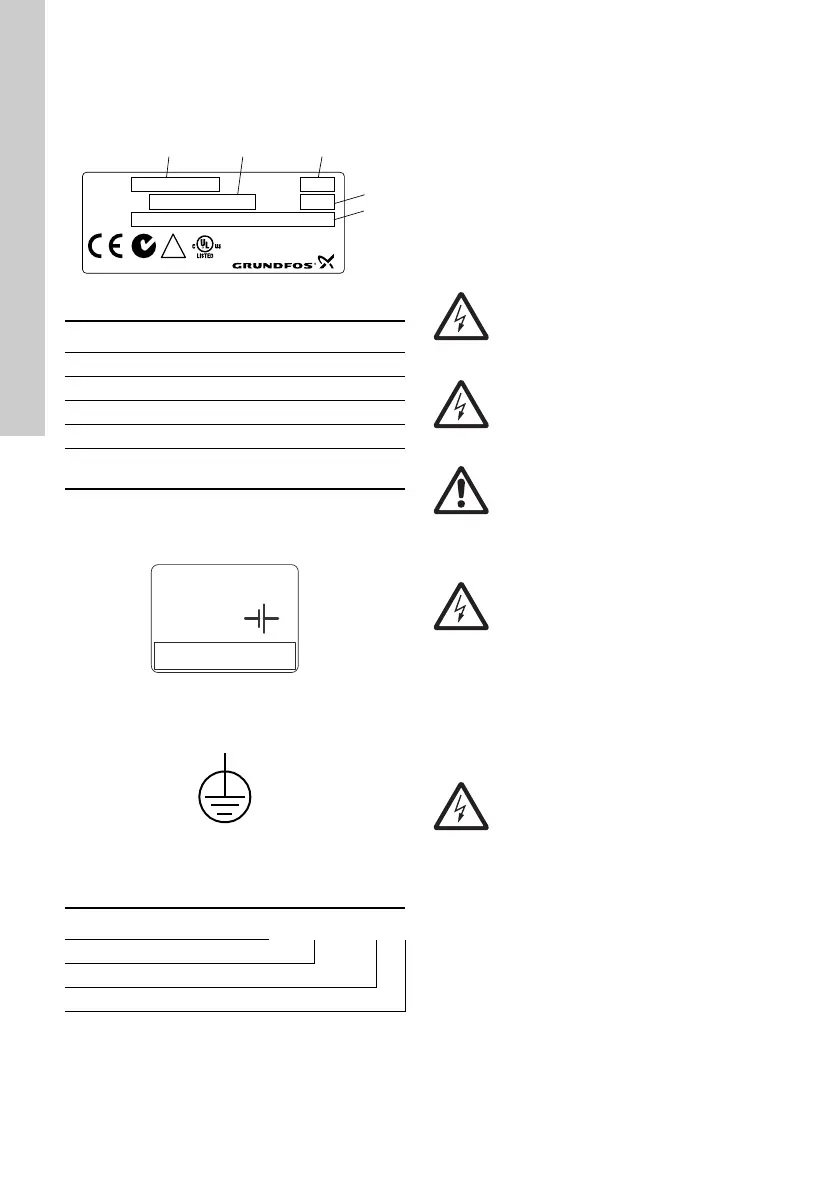

3. Маркировка
Устройство CU 3X2 можно идентифицировать
с помощью заводской таблички на обратной
стороне, см. рис. 3.
Рис. 3 Пример заводской таблички
В устройстве CU 3X2 имеется ярлык внутреннего
резервного аккумулятора.
См. рис. 4.
Рис. 4 Ярлык внутреннего резервного
аккумулятора
Рис. 5 Клемма защитного заземления
3.1 Условное типовое обозначение
4. Монтаж
CU 3X2 предназначен только для работы в шкафу
управления.
Перед установкой убедитесь в том, что:
• полученное устройство CU 3X2 соответствует
вашему заказу;
• напряжение питания и частота устройства
соответствуют параметрам источника
электропитания на месте установки;
• устройство не было повреждено во время
транспортировки.
TM05 3240 1012
Поз. Описание
1 Обозначение типа
2 Номер изделия и версии
3 Cерийный номер
4 Код выпуска (год, неделя)
5
Номинальное напряжение,
частота и мощность
TM04 2367 2408 TM00 5827 3408
Код Пример CU 3 X 2
CU Блок управления
3X Серия контроллера
2 Номер модели
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Предупреждение
Перед монтажом устройства отключите
электропитание. Убедитесь, что не
может произойти его случайное
включение.
Предупреждение
Установку должен производить
специалист, имеющий разрешение,
в соответствии с местными правилами.
Предупреждение
На месте монтажа должны соблюдаться
все правила техники безопасности
и охраны окружающей среды.
Предупреждение
На клеммах L и N, а также клеммах с 70
по 75, может присутствовать опасное
напряжение.
На устройство может быть подано
внешнее управляющее напряжение от
других групп оборудования.
Предупреждение
Все провода подключения к
устройствам вне панели управления
должны быть типа H05VV-F
в соответствии со стандартом
CENELEC HD21 (во избежание
получения травм при прикосновении
к проводам).
Для США и Канады:
Монтаж проводки должен
соответствовать Национальным
правилам по установке
электрооборудования США (NEC) и/или
Национальным электротехническим
нормативам Канады.
