Español (ES)
80
9.11 Batería de reserva (UPS)
Puede conectarse una batería al CU 3X2 como
reserva del suministro eléctrico normal. La batería
puede conectarse directamente al CU 3X2 sin un
fusible.
Con la batería de reserva el CU 3X2 puede continuar
funcionando a pesar de las interrupciones en el
suministro eléctrico.

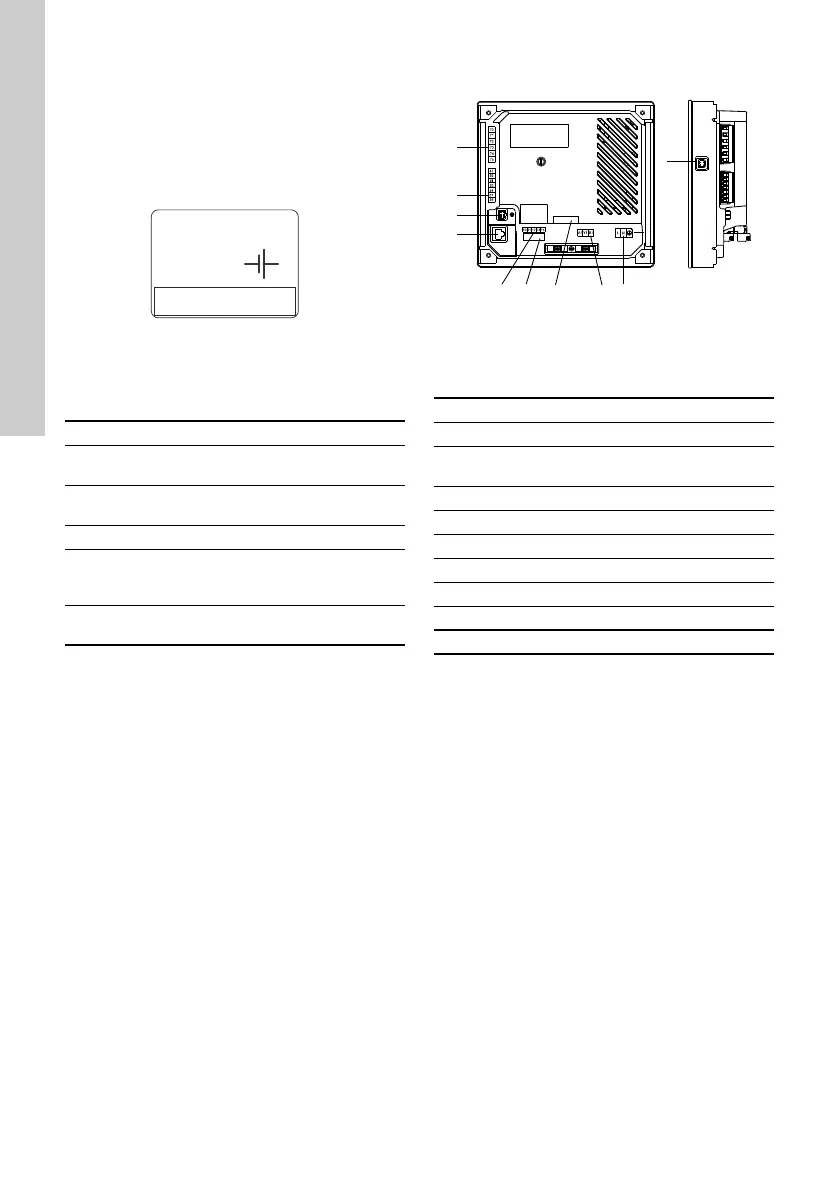

Fig. 16 Etiqueta para batería de reserva
9.11.1 Datos de la batería
La batería de reserva debe cumplir los siguientes
requisitos:
9.11.2 Monitorización de la batería
El CU 3X2 puede monitorizar lo siguiente:
• cortocircuito
• polaridad errónea
• batería defectuosa
• ausencia de batería
• baja tensión de batería.
9.12 Grupos terminales
Fig. 17 Grupos terminales
Los terminales de los grupos 2, 3, 5 y 6 están sepa-
rados de todos los demás grupos terminales
mediante aislamiento reforzado, 2224 V CA.
Todos los terminales de control de los grupos 2, 3, 5
y 6 son alimentados con tensión SELV
(tensión extra-baja de seguridad).
TM04 2367 2408
Marca de batería Power Sonic
Tipo de batería
Batería de ácido de plomo tipo
AGM
Serie de batería
PS 12xxx serie UL R/C con n°
de registro MH20845
Tensión nominal 12 V
Capacidad de la
batería
40 Ah, recomendado
(24 horas de tiempo de funcio-
namiento)
Tiempo de carga
nominal
8 horas (batería 40 Ah)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Grupo 1 Conexión del suministro eléctrico
Grupo 2 Conexión interna de GENIbus
Grupo 3
Conexión de bus de campo
(módulo CIM) (no estándar)
Grupo 4 Conexión de la batería de reserva
Grupo 5 Entradas digitales
Grupo 6 Conexión Ethernet
Grupo 7 Conexión de servicio (GENIbus)
Grupo 8 Entradas analógicas
Grupo 9 Puerto USB
Grupo 10 Salidas digitales
