Eesti (EE)
66
6.1 Sisemine GENIbus liides
Sisemine andmeside saavutatakse GENIbus liidese abil.

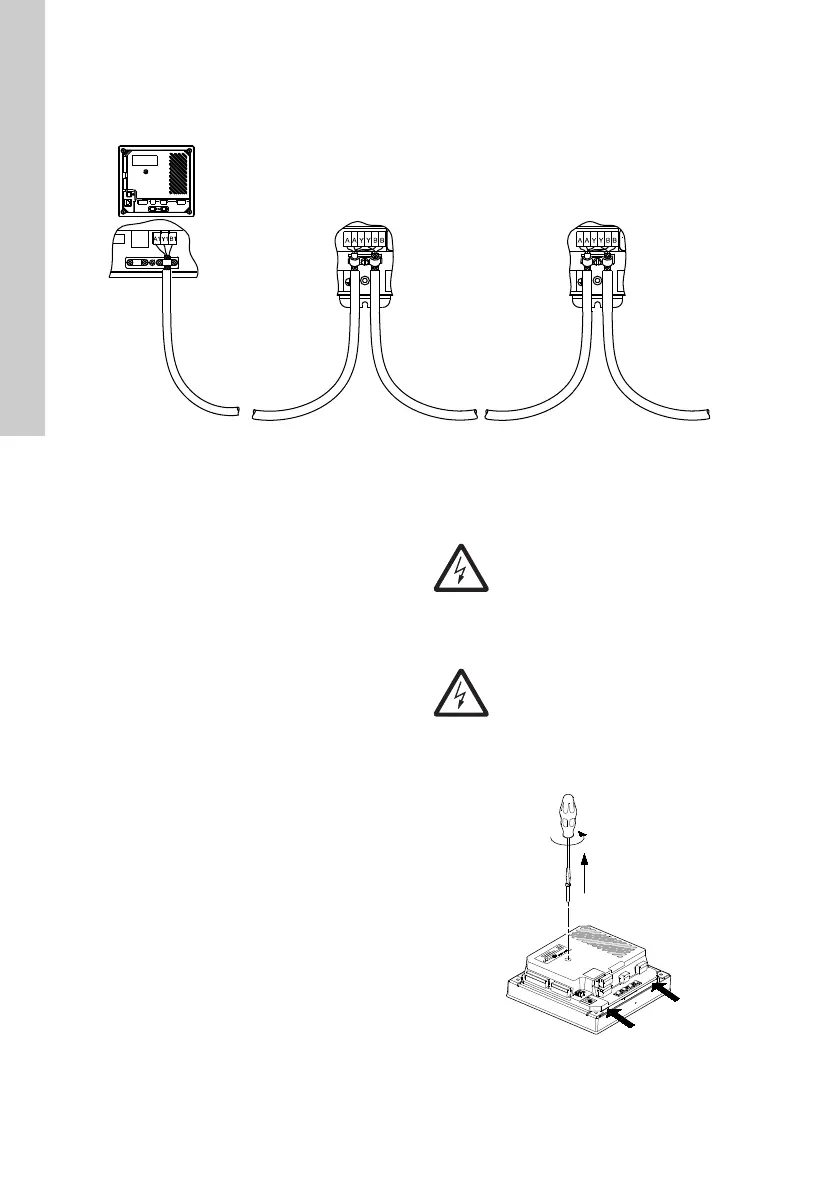

Joonis 10 GENIbus ühendus
Mooduli tüüp ja moodulite arv sõltub rakenduse tarkvarast.
6.2 Kohtvõrgu andmeside moodulid
CU 3X2 saab ühendada välise andmesidevõrguga
lisatavate CIM moodulite kaudu.
CIM: Communication Interface Module.
CIM moodulid tuleb tellida eraldi.
Ühendage CIM moodul vastavalt mooduliga tarnitud
paigaldus- ja kasutusjuhendile.
6.3 CIM mooduli paigaldamine
CIM mooduli peab paigaldama selleks volitatud
töötaja.
1. Eemaldage CU 3X2 tagakaane kruvi.
Vt. joonist 11.
Joonis 11 Tagakaane kinnituskruvi
eemaldamine
TM05 1917 3911
Hoiatus
Lülitage enne CIM mooduli paigaldamist
välja CU 3X2 toitepinge.
Hoiatus
CIM mooduli paigaldamisel tuleb vältida
elektrostaatilist lahendust (ESD), näiteks
kandes antistaatilist randmerihma nagu
näidatud joonisel 13.
TM04 2402 2508
