Eesti (EE)
67

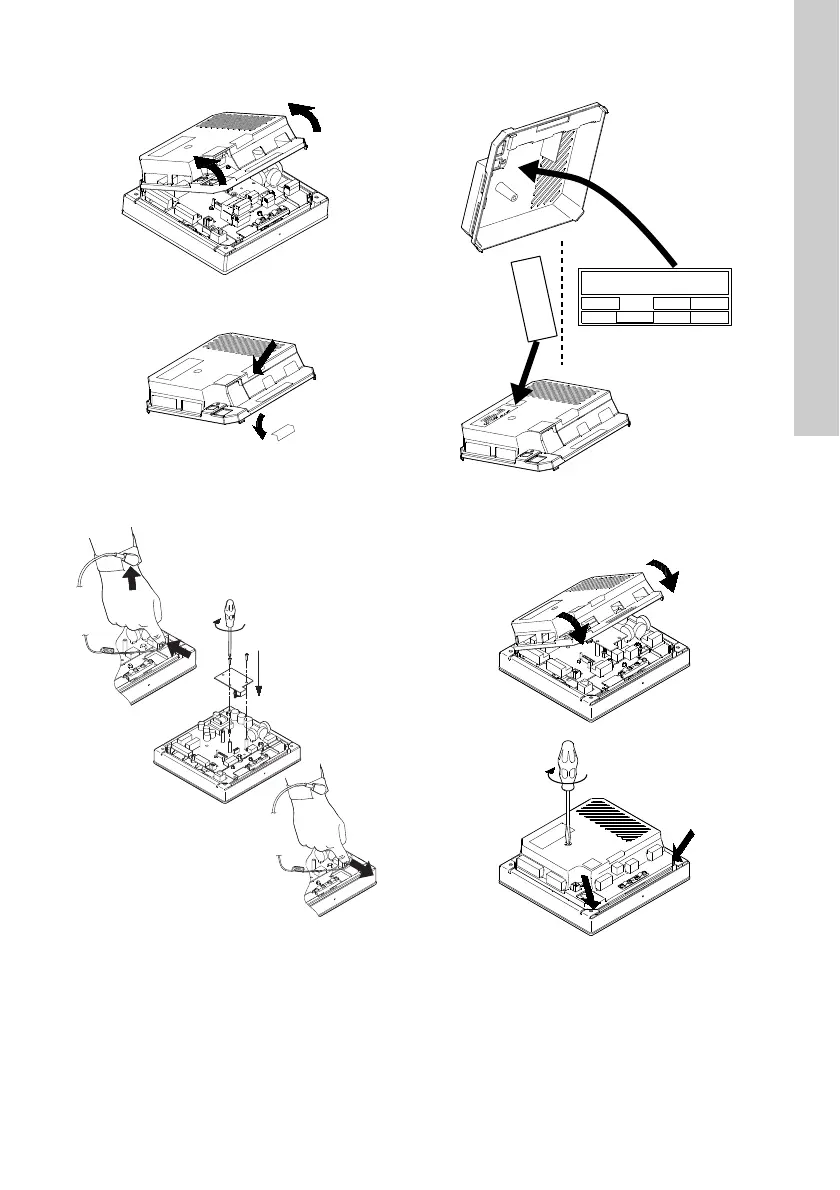

2. Avage tagakaas ja murdke ära mooduli kate.
Vt. joonist 12.
Joonis 12 Tagakaane avamine ja mooduli katte
murdmine
3. Paigaldage CIM moodul. Vt. joonist 13.
Joonis 13 CIM mooduli paigaldamine
4. Pange tagakaanele koos CIM mooduliga tarnitud
sildikud. Vt. joonist 14.
Joonis 14 Uute sildikute panemine tagakaanele
5. Pange tagasi CU 3X2 tagakaas ja kinnitage see
paigalduskruviga. Vt. joonist 15.
Joonis 15 Tagakaane tagasipanemine
TM04 2403 2508TM03 2227 3905
TM04 2586 2708TM04 2587 2708
Type:
Kit Funct. module - Geni/RS485Op
Prod. No.
Version
V01
Serial No.
P. C. 0538
9854
CIM 250
GSM
CIM 250
96824795
