Français (FR)
98
5. Installation mécanique
Fixer le CU 3X2 à l'aide des quatre vis, M5 x 10,
fournies avec l'unité (pos. 1).
Couple maxi : 1,4 Nm.
Dimensions du CU 3X2, voir paragraphe
14. Dimensions.

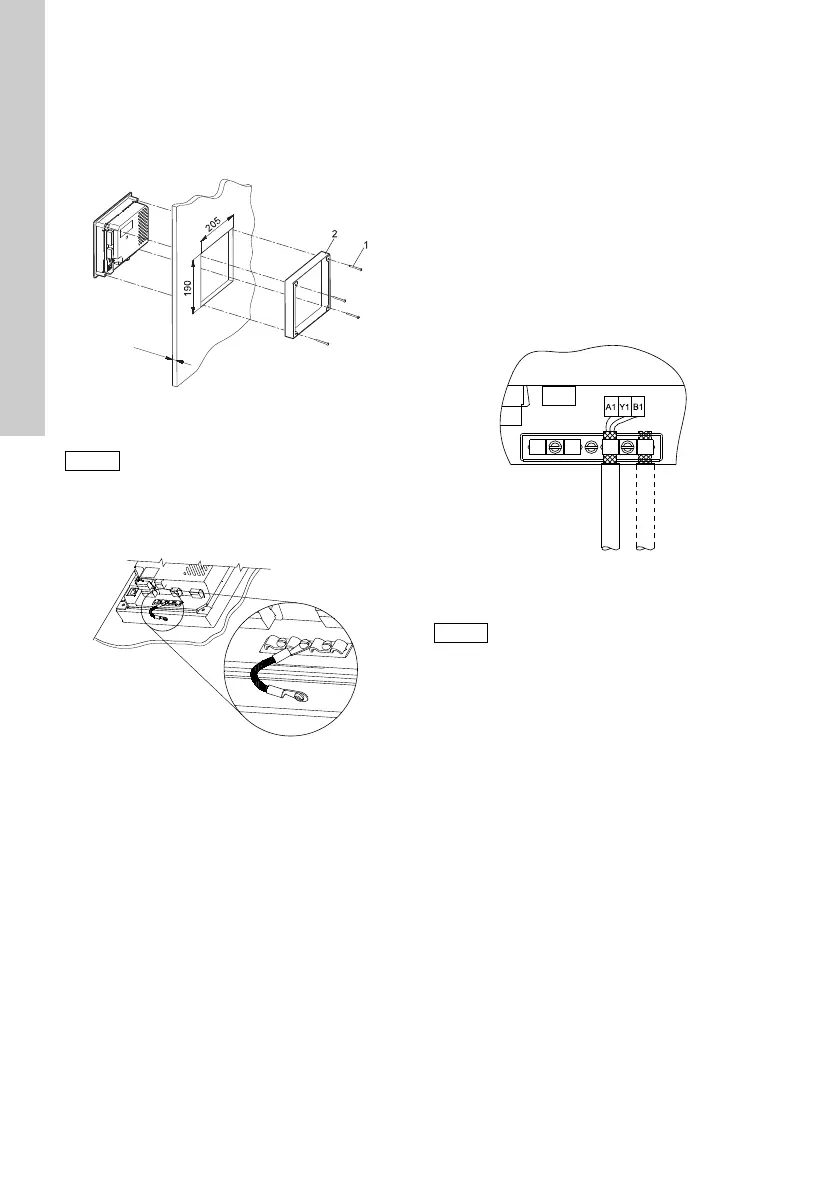

Fig. 7 Montage en façade (standard)
Connecter la borne de terre
(entre les presse-étoupes) sur le CU 3X2 à la plaque
de montage (pos. 2, fig. 7). Voir fig. 8.
Fig. 8 Connexion à la Terre
6. Installation correcte de la CEM
Le CU 3X2 est généralement installé dans un pan-
neau avec module IO 351, contacteurs et autres
équipements électriques. Le panneau peut aussi être
équipé d'autres modules Grundfos et de convertis-
seurs de fréquence.
Pour assurer un bon fonctionnement, il est très
important d'installer correctement les modules élec-
troniques :
• S'assurer d'une bonne connexion terre entre le
CU 3X2 et le support. Voir fig. 8.
• Utiliser des câbles blindés pour GENIbus.
Connecter le blindage au presse-étoupe du
CU 3X2 devant les bornes A1, Y1 et B1.
Voir fig. 9. Utiliser aussi un câble blindé pour le
module CIM.
Fig. 9 Blindage fixé avec presse-étoupe
• Les conducteurs de signal pour entrées et sorties
numériques et analogiques doivent être blindés.
Il faut poursuivre le blindage jusqu'au CU 3X2 et
le connecter à la plaque avec par exemple un
presse-étoupe.
• Ne pas vriller les extrémités du blindage puisque
cela détruit l'effet de blindage à hautes fré-
quences. Utiliser plutôt des presse-étoupes.
TM03 1301 4105
Pour respecter l'indice de protection IP55,
le CU 3X2 doit être installé sur un panneau
ou dans une armoire.
TM04 2066 1908
TM04 2065 1908
Chaque ruban isolant plastique situé entre
le blindage et la gaine doit être enlevé
avant le montage du câble dans le
presse-étoupe.
