6.1 Внутреннее соединение GENIbus
Внутреннее соединение осуществляется по сети GENIbus.

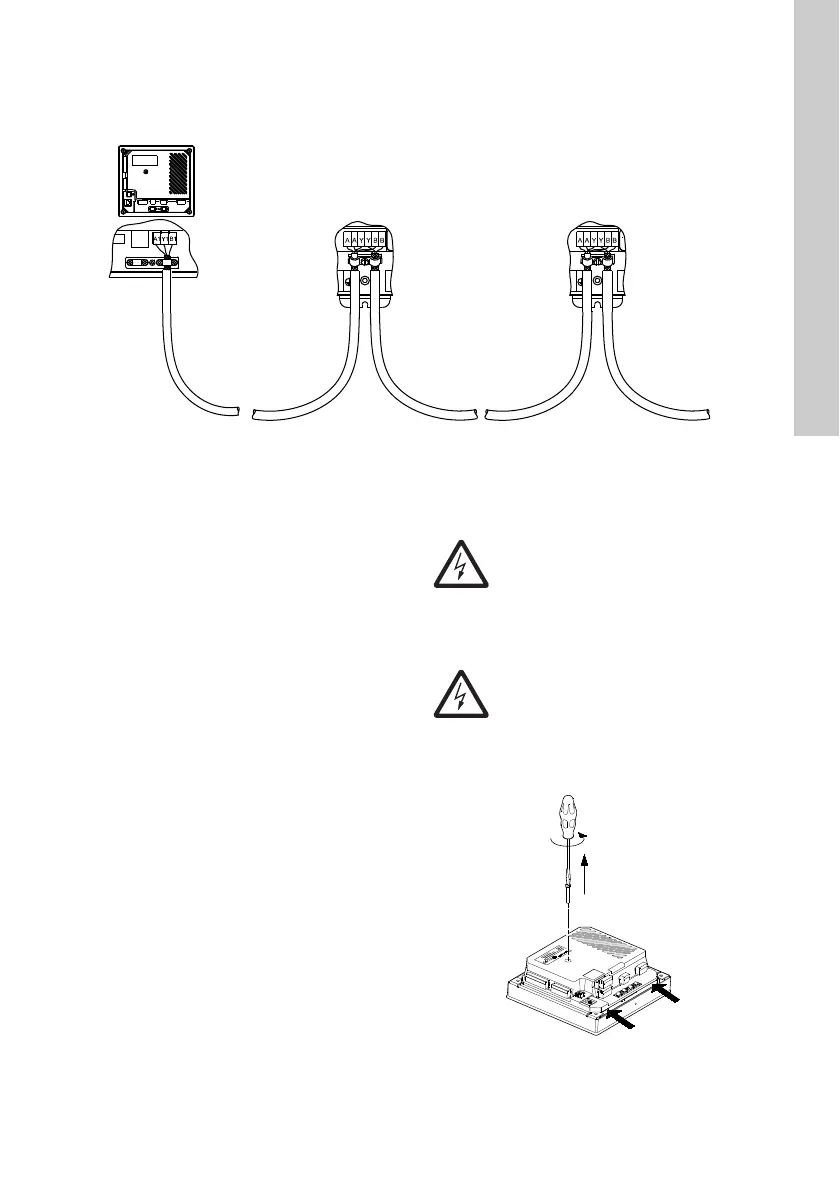

Рис. 10 Связь через шину GENIbus
Тип и количество модулей зависит от программного обеспечения.
6.2 Модули интерфейса коммуникации
для разных сетевых протоколов
Устройство CU 3X2 может быть подключено к
внешней сети связи через модуль расширения
CIM. CIM: Communication Interface Module.
Модули CIM заказываются отдельно.
Подсоедините модуль CIM в соответствии с
руководством по монтажу и эксплуатации,
поставляемом вместе с модулем.
6.3 Установка модуля CIM
Модуль CIM должен устанавливать персонал,
имеющий соответствующее разрешение.
1. Удалить винт из задней крышки CU 3X2.
См. рис. 11.
Рис. 11 Удаление винта, удерживающего
заднюю крышку
TM05 1917 3911
Предупреждение
Перед тем как устанавливать модуль
CIM, необходимо отключить
электропитание CU 3X2.
Предупреждение
В целях защиты от электростатического
разряда при установке модуля следует
надеть, например, антистатический
браслет, см. рис. 13.
TM04 2402 2508
