Русский (RU)
222

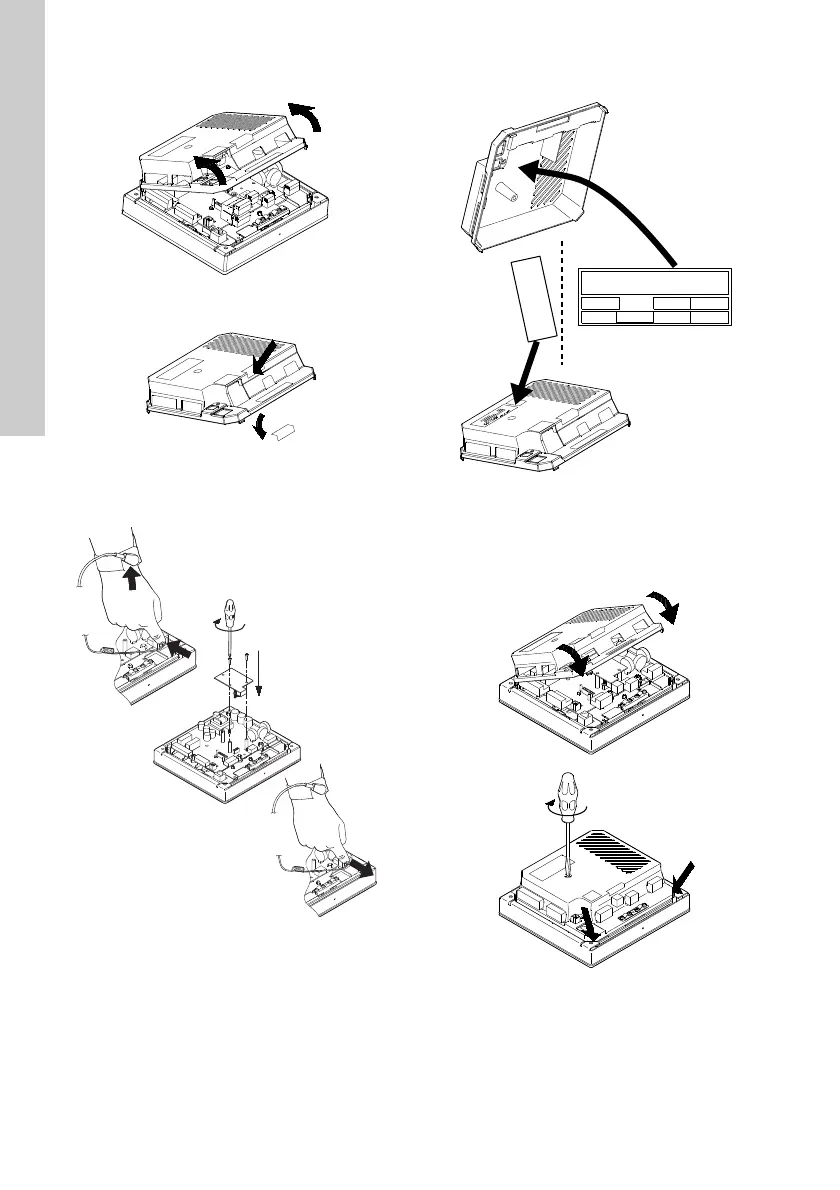

2. Открыть заднюю крышку и удалить заглушку.
См. рис. 12.
Рис. 12 Снятие задней крышки и удаление
заглушки
3. Установить модуль CIM. См. рис. 13.
Рис. 13 Установка модуля CIM
4. Прикрепить ярлыки, поставляемые вместе с
модулем CIM, на заднюю крышку. См. рис. 14.
Рис. 14 Наклеивание новых ярлыков на
заднюю крышку
5. Снова установить заднюю крышку CU 3X2 и
зафиксировать крепёжным винтом.
См. рис. 15.
Рис. 15 Монтаж задней крышки
TM04 2403 2508TM03 2227 3905
TM04 2586 2708TM04 2587 2708
Type:
Kit Funct. module - Geni/RS485Op
Prod. No.
Version
V01
Serial No.
P. C. 0538
9854
CIM 250
GSM
CIM 250
96824795
