6.1 Interner GENIbus-Anschluss
Die interne Kommunikation erfolgt über den GENI-
bus.

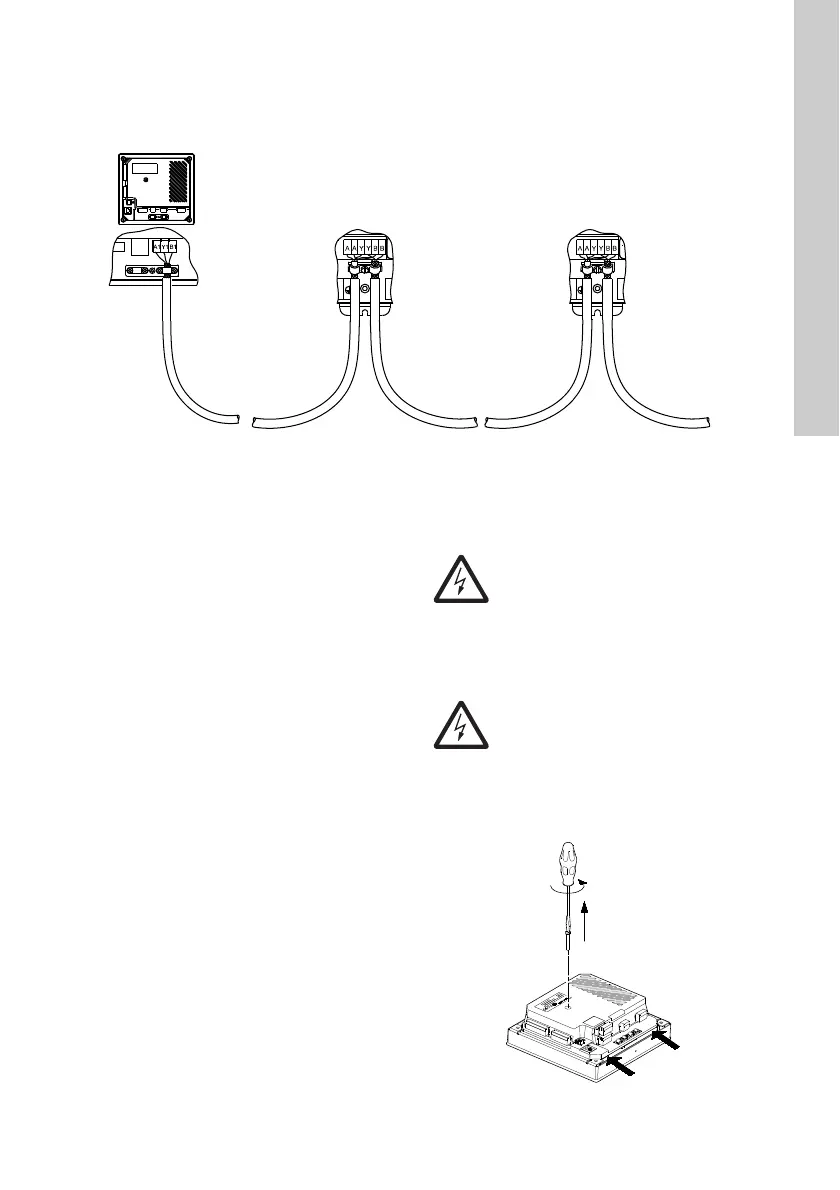

Abb. 10 GENIbus-Verbindung
Der zu verwendende Modultyp und die Anzahl der Module sind von der Anwendungssoftware abhängig.
6.2 Feldbus-Kommunikationsschnittstellen
modul
Die CU 3X2 kann über ein zusätzliches CIM-Modul
an ein externes Kommunikationsnetzwerk ange-
schlossen werden. CIM steht für Kummunikations-
schnittstellenmodul.
Die CIM-Module sind getrennt zu bestellen.
Das CIM-Modul wie in der mitgelieferten Montage-
und Betriebsanleitung beschrieben anschließen.
6.3 Einsetzen des CIM-Moduls
Das CIM-Modul darf nur durch autorisiertes Fachper-
sonal eingesetzt werden.
1. Die Schraube, die zur Befestigung der Rückwand
der CU 3X2 dient, entfernen. Siehe Abb. 11.
Abb. 11 Entfernen der Schraube zur Befesti-
gung der Rückwand
TM05 1917 3911
Gerät n
Gerät n+1
CU 3X2
Warnung
Vor dem Einsetzen des CIM-Moduls die
Spannungsversorgung zur CU 3X2
abschalten.
Warnung
Beim Einsetzen des CIM-Moduls muss
eine elektrostatische Entladung z.B. durch
Tragen von antistatischen
Bändern um das Handgelenk, wie in
Abb. 13 gezeigt, unbedingt vermieden
werden.
TM04 2402 2508
