Grundfos CU 3 2 Series User Manual

Deutsch (DE)
49
11. Wartung
Bei bestimmungsgemäßer Verwendung und bei
Normalbetrieb ist die CU 3X2 wartungsfrei.
Die CU 3X2 sollte jedoch regelmäßig mit einem
trockenen oder feuchten Tuch gereinigt werden.
12. Instandhaltung
Eine Reparatur der CU 3X2 ist nicht möglich.
Bei einem Defekt muss die CU 3X2 ausgetauscht
werden. Siehe Abschnitt 13. Austauschen der
CU 3X2.
13. Austauschen der CU 3X2
1. Die Spannungsversorgung zur CU 3X2
abschalten.
2. Die Spannungsversorgung zu Komponenten mit
eigener Spannungsversorgung abschalten.
3. Die einzelnen Leiter mit den Nummern der
entsprechenden Klemmen kennzeichnen.
4. Alle Leiter abklemmen.
5. Die CU 3X2 aus der Steuertafel/dem Schalt-
schrank ausbauen.
6. Die neue Steuereinheit wie im Abschnitt
5. Montage beschrieben einbauen.
7. Alle Leiter entsprechend der angebrachten
Markierung anklemmen.
8. Die neue CU 3X2 mit Hilfe des PC-Tools
konfigurieren. Siehe die Serviceanleitung für das
Produkt.
13.1 Austauschen des CIM-Moduls
Siehe auch Abschnitt 6.3 Einsetzen des
CIM-Moduls.
1. Die Spannungsversorgung zur CU 3X2
abschalten.
2. Die Spannungsversorgung zu Komponenten mit
eigener Spannungsversorgung abschalten.
3. Die einzelnen Leiter mit den Nummern der
entsprechenden Klemmen kennzeichnen.
4. Die Schrauben zur Befestigung des CIM-Moduls
herausschrauben.
5. Das CIM-Modul aus der CU 3X2 entnehmen.
6. Das neue CIM-Modul einsetzen.
7. Das neue CIM-Modul wie in der mitgelieferten
Montage- und Betriebsanleitung beschrieben
anschließen.

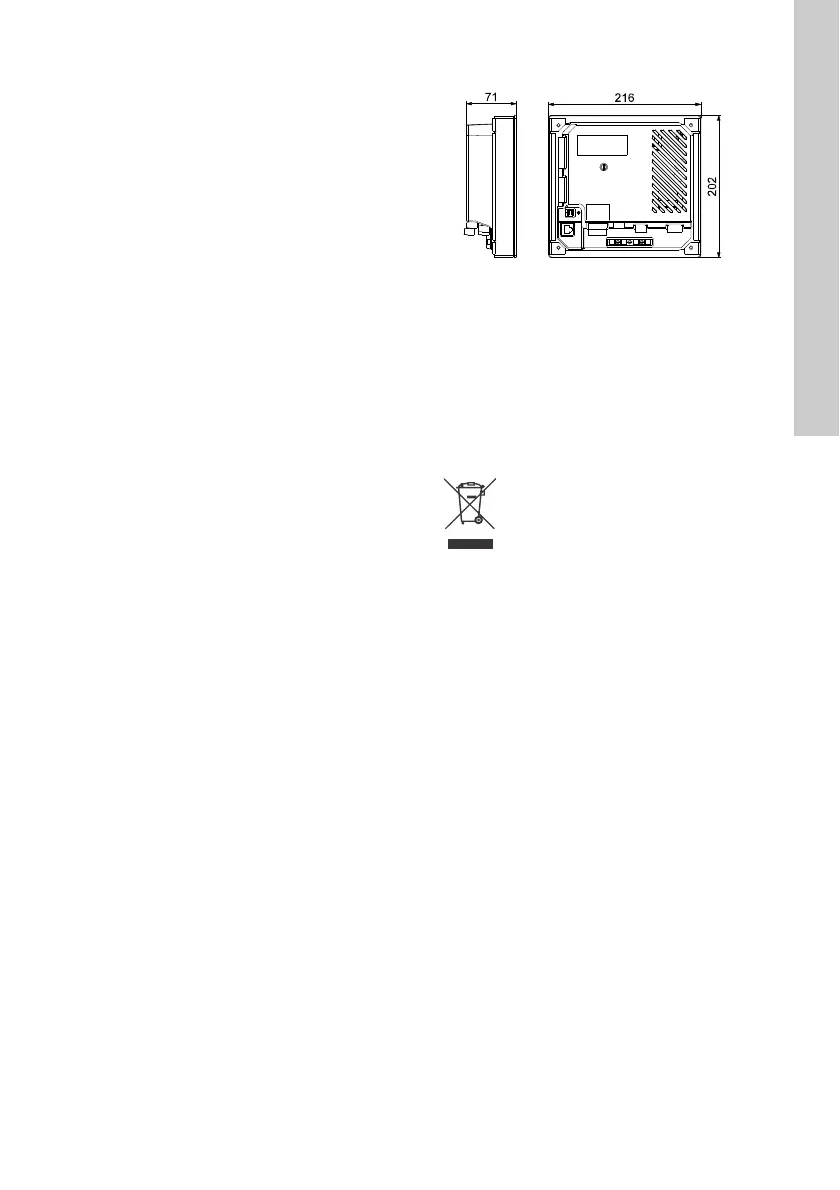

14. Abmessungen
Abb. 18 Maßskizze
15. Entsorgung
Dieses Produkt sowie Teile davon müssen umwelt-
gerecht entsorgt werden:
1. Nutzen Sie die öffentlichen oder privaten
Entsorgungsgesellschaften.
2. Ist das nicht möglich, wenden Sie sich bitte an
eine Grundfos-Niederlassung oder eine von
Grundfos anerkannte Servicewerkstatt in Ihrer
Nähe.
Das Symbol mit einer durchgestrichenen
Mülltonne weist darauf hin, dass das
jeweilige Produkt nicht im Haushaltsmüll
entsorgt werden darf. Wenn ein Produkt,
das mit diesem Symbol gekennzeichnet
ist, das Ende seiner Lebensdauer
erreicht hat, bringen Sie es zu einer geeigneten
Sammelstelle. Weitere Informationen hierzu erhalten
Sie von den zuständigen Behörden vor Ort. Die
separate Entsorgung und das Recycling dieser Pro-
dukte trägt dazu bei, die Umwelt und die Gesundheit
der Menschen zu schützen.
TM04 2068 1908
