Grundfos CU 3 2 Series

Deutsch (DE)
48
8
47 +24 V
Spannungsversorgung zum Sensor.
Kurzschlusssicher 30 mA.
50 +24 V
Spannungsversorgung zum Sensor.
Kurzschlusssicher 30 mA.
51 AI1
Eingang für Analogsignal,
0-20/4-20 mA oder 0-10 V
53 +24 V
Spannungsversorgung zum Sensor.
Kurzschlusssicher 30 mA.
54 AI2
Eingang für Analogsignal,
0-20/4-20 mA oder 0-10 V
57 AI3
58 GND*
An alle Klemmen (außer den Netzklemmen) darf nur eine Spannung von
maximal 16 V
effektiv
und 22,6 V
Spitze
oder 35 VDC angeschlossen
werden.
9 USB-Anschluss USB 2.0, Typ B
10
70
Relais 1
C
71 NO
72 NC
73
Relais 2
C
74 NO
75 NC
* Masse (GND) ist von anderen Masseverbindungen getrennt.

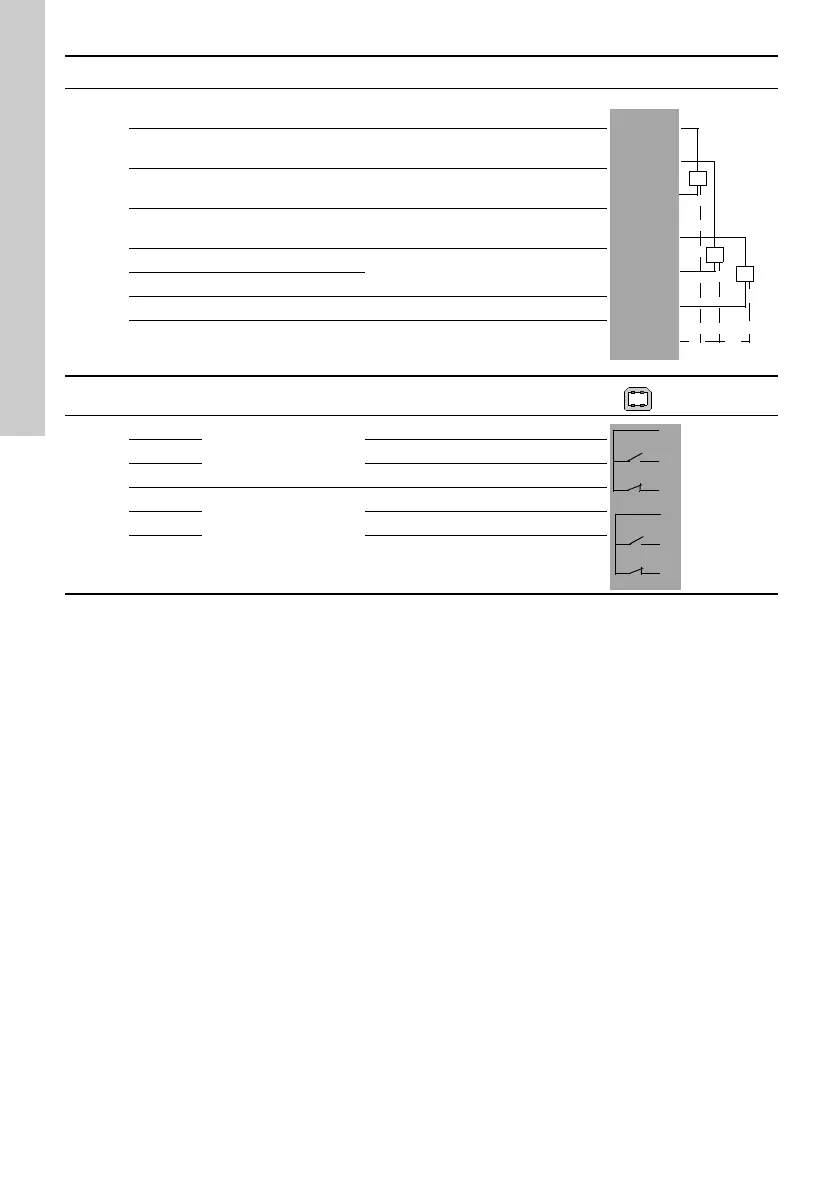

Gruppe Klemme Bezeichnung Parameter Schaltbild
57
54
53
50
51
58
1
2
3
47
74
73
72
70
71
75
