Italiano (IT)
149
11. Manutenzione
Il CU 3X2 non richiede manutenzione durante il nor-
male utilizzo e funzionamento. È opportuno pulirlo
con un panno umido.
12. Assistenza
Il CU 3X2 non è riparabile. Se in avaria, deve essere
sostituito.
Vedere sezione 13. Sostituzione del CU 3X2.
13. Sostituzione del CU 3X2
1. Disinserire l'alimentazione elettrica al CU 3X2.
2. Disinserire l'alimentazione elettrica ai compo-
nenti con alimentazione esterna.
3. Contrassegnare i singoli conduttori con i numeri
dei morsetti corrispondenti.
4. Scollegare tutti i conduttori.
5. Rimuovere il CU 3X2 dal pannello/dall'armadio.
6. Montare la nuova unità come descritto nella
sezione 5. Installazione meccanica.
7. Collegare i conduttori secondo i contrassegni.
8. Configurare il nuovo CU 3X2 mediante un PC
tool. Consultare le istruzioni di assistenza per il
prodotto in questione.
13.1 Sostituzione del modulo CIM
Vedere anche sezione 6.3 Installazione del modulo
CIM.
1. Disinserire l'alimentazione elettrica al CU 3X2.
2. Disinserire l'alimentazione elettrica ai compo-
nenti con alimentazione esterna.
3. Contrassegnare i singoli conduttori con i numeri
dei morsetti corrispondenti.
4. Rimuovere le viti di fissaggio del modulo CIM.
5. Rimuovere il modulo CIM dal CU 3X2.
6. Montare il nuovo modulo CIM.
7. Collegare il modulo CIM, come descritto nelle
istruzioni di installazione e funzionamento fornite
con il modulo CIM.
14. Dimensioni

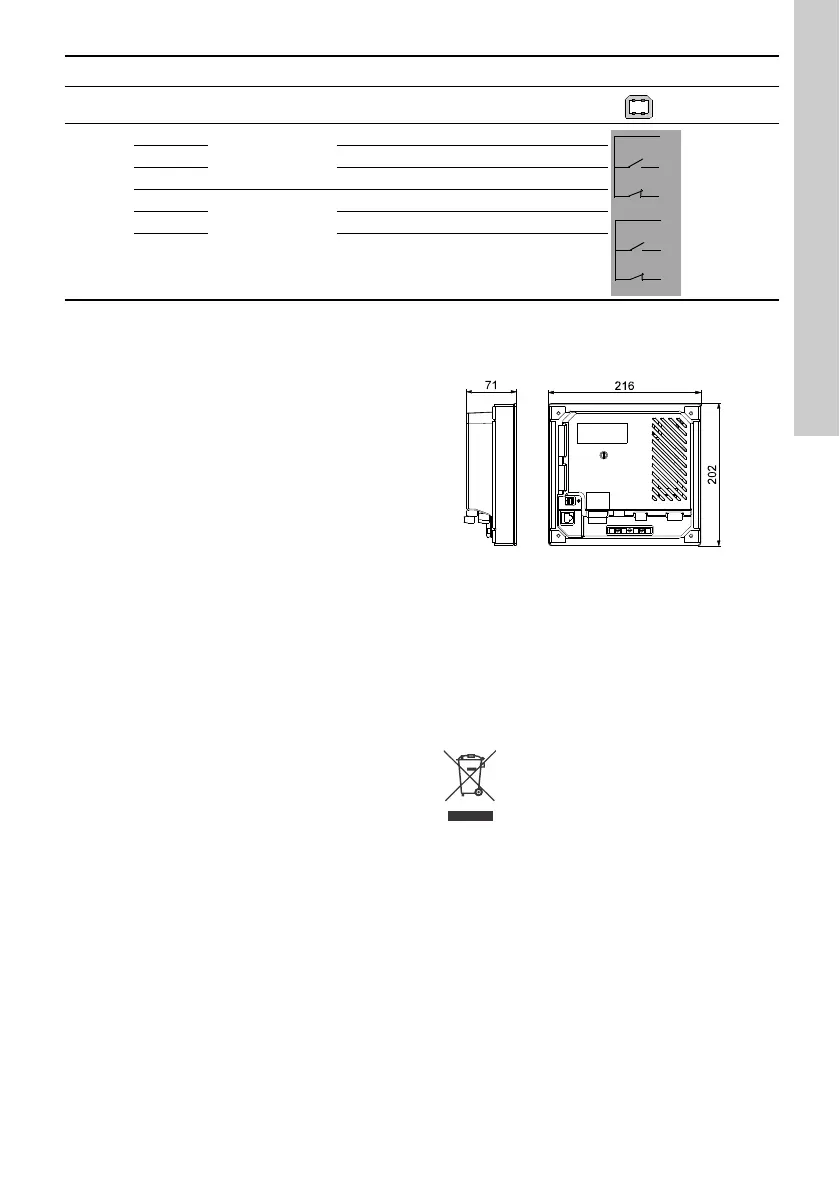

Fig. 18 Disegno dimensionale
15. Smaltimento
Lo smaltimento di questo prodotto o di parte di esso
deve essere effettuato in modo consono:
1. Usare i sistemi locali, pubblici o privati,
di raccolta dei rifiuti.
2. Nel caso in cui non fosse possibile, contattare
Grundfos o l'officina di assistenza autorizzata più
vicina.
Il simbolo del bidone della spazzatura
sbarrato sul prodotto indica che deve
essere smaltito separatamente dai rifiuti
domestici. Quando un contrassegnato
con questo simbolo raggiunge la fine
della vita utile, consegnarlo presso un
punto di raccolta designato dagli enti locali per lo
smaltimento. La raccolta differenziata ed il riciclo di
tali prodotti consentono di tutelare la salute umana e
l'ambiente.
9 Porta USB USB 2.0, tipo B
10
70
Relè 1
C
71 NO
72 NC
73
Relè 2
C
74 NO
75 NC
* GND è isolato dagli altri collegamenti a terra.
Gruppo Morsetto Designazione Dati Diagramma
74
73
72
70
71
75
TM04 2068 1908
