Grundfos CU 3 2 Series User Manual

Italiano (IT)
148
10. Panoramica ingressi e uscite
DI: Ingresso digitale
DO: Uscita digitale
AI: Ingresso analogico
NC: Contatto normalmente chiuso
NO: Contatto normalmente aperto
C: Comune.
Numeri di posizione, vedi fig. 17.

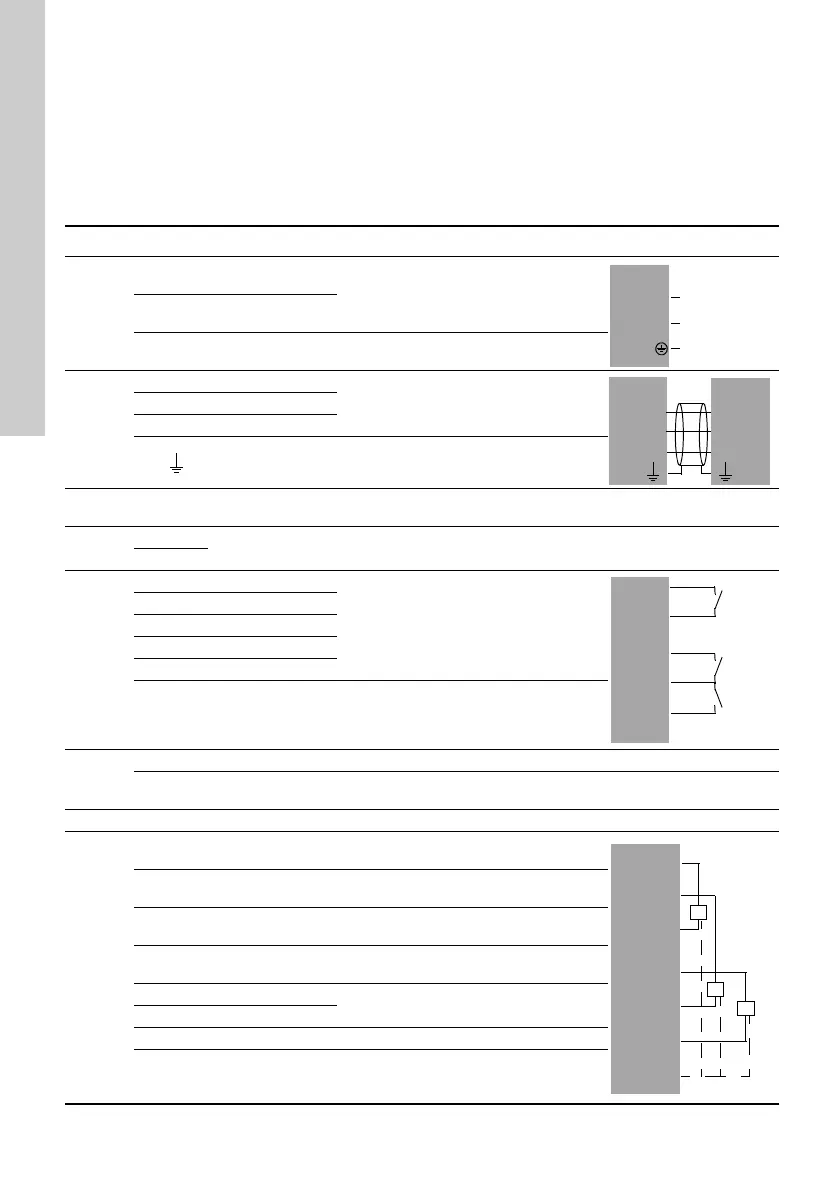

Gruppo Morsetto Designazione Dati Diagramma
1
L
Collegamento al
conduttore di fase
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Collegamento al
conduttore neutro
PE
Collegamento di
protezione a terra
2
A1 RS-485 A
GENIbus
(Fissare schermo con fermacavo.)
Y1 RS-485 GND
B1 RS-485 B
Terra funzionale
3
Collegamento al fieldbus esterno, consultare le istruzioni di installazione e funzionamento del
modulo CIM.
4
0 V
Collegamento
batteria
Batteria di backup
+12 VDC
5
10 DI1
Ingresso digitale
11 GND
12 DI2
13 GND
14 DI3
Tutti i morsetti (ad esclusione dei morsetti dell'alimentazione) devono
essere collegati soltanto a tensioni non superiori a 16 V
rms
e 22,6 V
picco
oppure 35 VDC.
6
Ethernet RJ45
I dispositivi esterni connessi al collegamento Ethernet devono essere
conformi agli standard IEC 60950 e UL 60950.
7 GENIbus Collegamento di manutenzione
8
47 +24 V
Alimentazione al sensore.
Protezione contro il cortocircuito 30 mA
50 +24 V
Alimentazione al sensore.
Protezione contro il cortocircuito 30 mA
51 AI1
Ingresso per segnale analogico,
0-20/4-20 mA o 0-10 V
53 +24 V
Alimentazione al sensore.
Protezione contro il cortocircuito 30 mA
54 AI2
Ingresso per segnale analogico,
0-20/4-20 mA o 0-10 V
57 AI3
58 GND*
Tutti i morsetti (ad esclusione dei morsetti dell'alimentazione) devono
essere collegati soltanto a tensioni non superiori a 16 V
rms
e 22,6 V
picco
oppure 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
