Italiano (IT)
147
9.11 Batteria di back-up (UPS)
È possibile collegare al CU 3X2 una batteria come
riserva (back-up) per la normale alimentazione.
La batteria può essere collegata direttamente al
CU 3X2 senza fusibile.
Con la batteria di back-up, il CU 3X2 può continuare
a funzionare anche in caso di interruzione della nor-
male alimentazione elettrica.

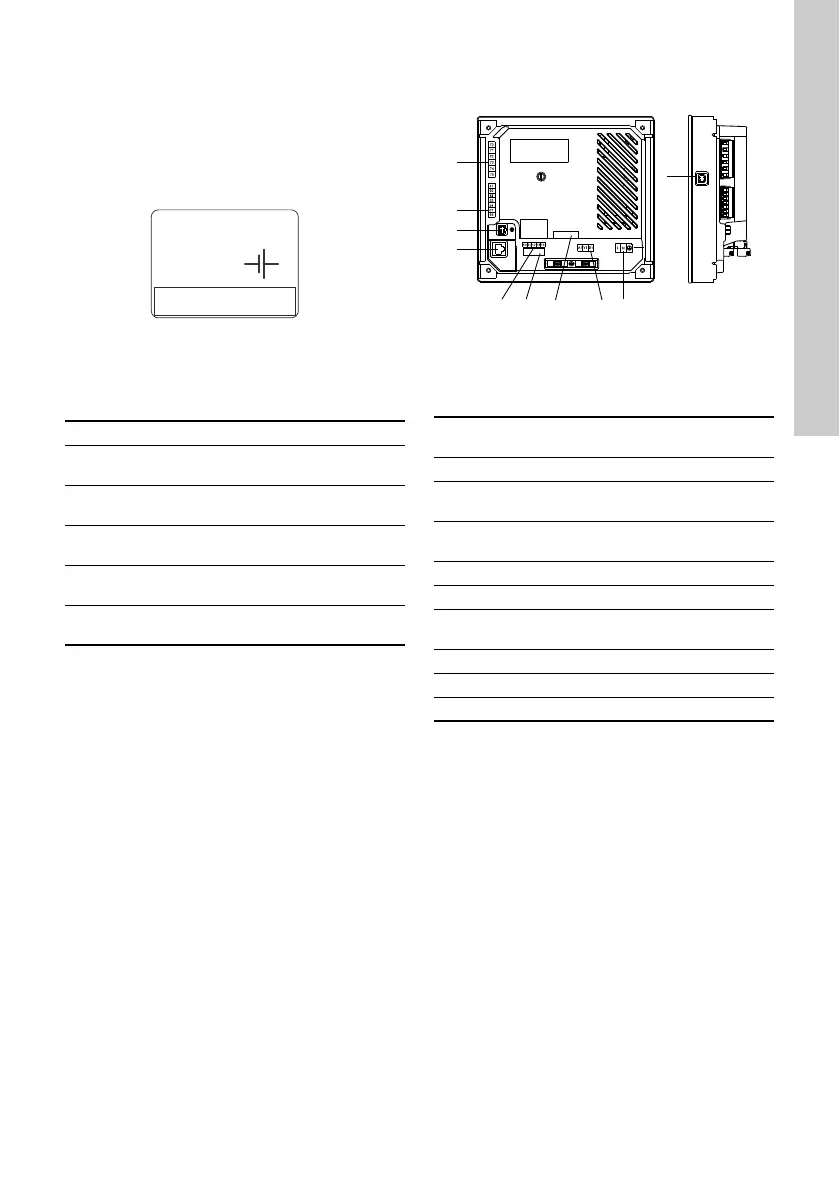

Fig. 16 Etichetta della batteria di back-up
9.11.1 Dati della batteria
La batteria di back-up deve soddisfare i requisiti
elencati di seguito.
9.11.2 Monitoraggio della batteria
Il CU 3X2 può monitorare quanto segue:
• cortocircuito
• errore di polarità
• guasto della batteria
• assenza della batteria
• bassa tensione della batteria.
9.12 Gruppi morsetti
Fig. 17 Gruppi morsetti
I morsetti dei gruppi 2, 3, 5 e 6 sono isolati dagli altri
gruppi di morsetti tramite isolamento rinforzato,
2224 VAC.
Tutti i morsetti di controllo dei gruppi 2, 3, 5 e 6 sono
alimentati da una tensione di sicurezza molto bassa
(SELV).
TM04 2367 2408
Marca batteria Power Sonic
Tipo batteria
Batteria al piombo-acido di
tipo AGM
Serie batteria
PS 12xxx serie UL R/C, n. di
archivio MH20845
Tensione nomi-
nale
12 V
Capacità
batteria
40 Ah, consigliati
(24 ore di esercizio)
Durata nominale
della ricarica
8 ore (batteria da 40 Ah)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Gruppo 1
Collegamento della fonte di ali-
mentazione
Gruppo 2 Collegamento GENIbus interno
Gruppo 3
Collegamento Fieldbus
(modulo CIM) (non standard)
Gruppo 4
Collegamento della batteria di
back-up
Gruppo 5 Ingressi digitali
Gruppo 6 Collegamento Ethernet
Gruppo 7
Collegamento di manutenzione
(GENIbus)
Gruppo 8 Ingressi analogici
Gruppo 9 Porta USB
Gruppo 10 Uscite digitali
