Grundfos CU 3 2 Series User Manual

Français (FR)
103

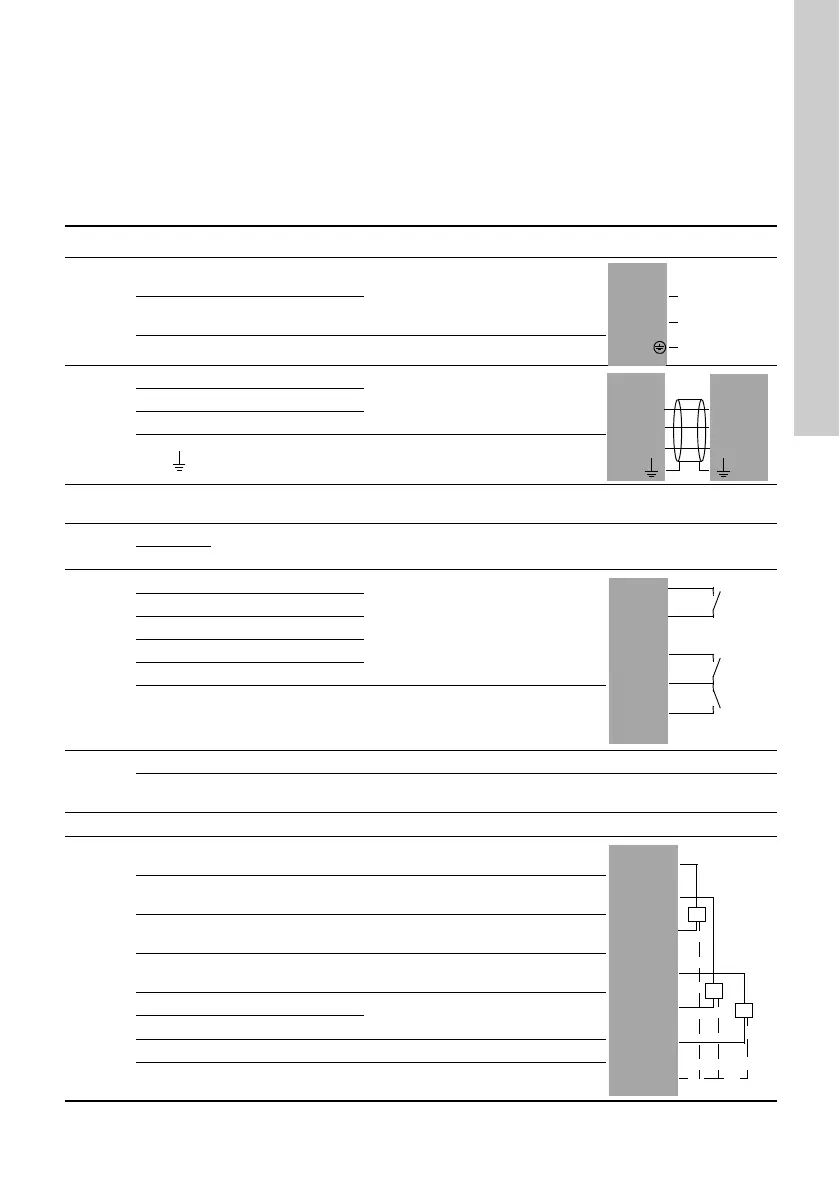

10. Aperçu des entrées et sorties
DI : Entrée numérique
DO : Sortie numérique
AI : Entrée analogique
NC : Contact normalement fermé
NO : Contact normalement ouvert
C : Commun
Numéros des positions, voir fig. 17.
Bornier Borne Désignation Données Schéma
1
L
Connexion au
conducteur de phase
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Connexion au
conducteur neutre
PE Connexion à la terre
2
A1 RS-485 A
GENIbus
(Fixer le blindage avec un
presse-étoupe.)
Y1 RS-485 GND
B1 RS-485 B
Terre fonctionnelle
3
Connexion au fieldbus externe, se reporter à la notice d'installation et de fonctionnement du
module CIM.
4
0 V
Connexion
à la batterie
Batterie de sauvegarde
+12 VDC
5
10 DI1
Entrée numérique
11 GND
12 DI2
13 GND
14 DI3
Toutes les bornes (sauf bornes du secteur) doivent être connectées à
des tensions ne dépassant pas 16 V
rms
et 22,6 V
peak
ou 35 VDC.
6
Ethernet RJ45
Les calculateurs externes connectés à la connexion Ethernet doivent
être conformes aux normes IEC 60950 ET UL 60950.
7 GENIbus Connexion maintenance
8
47 +24 V
Alimentation capteur. Protection
contre les courts-circuits 30 mA
50 +24 V
Alimentation capteur. Protection
contre les courts-circuits 30 mA
51 AI1
Entrée de signal analogique,
0-20/4-20 mA ou 0-10 V
53 +24 V
Alimentation capteur. Protection
contre les courts-circuits 30 mA
54 AI2
Entrée de signal analogique,
0-20/4-20 mA ou 0-10 V
57 AI3
58 GND*
Toutes les bornes (sauf bornes du secteur) doivent être connectées à
des tensions ne dépassant pas 16 V
rms
et 22,6 V
peak
ou 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
