Español (ES)
74
3. Identificación
El CU 3X2 puede ser identificado mediante la placa
de características en su parte posterior.
Véase la fig. 3.

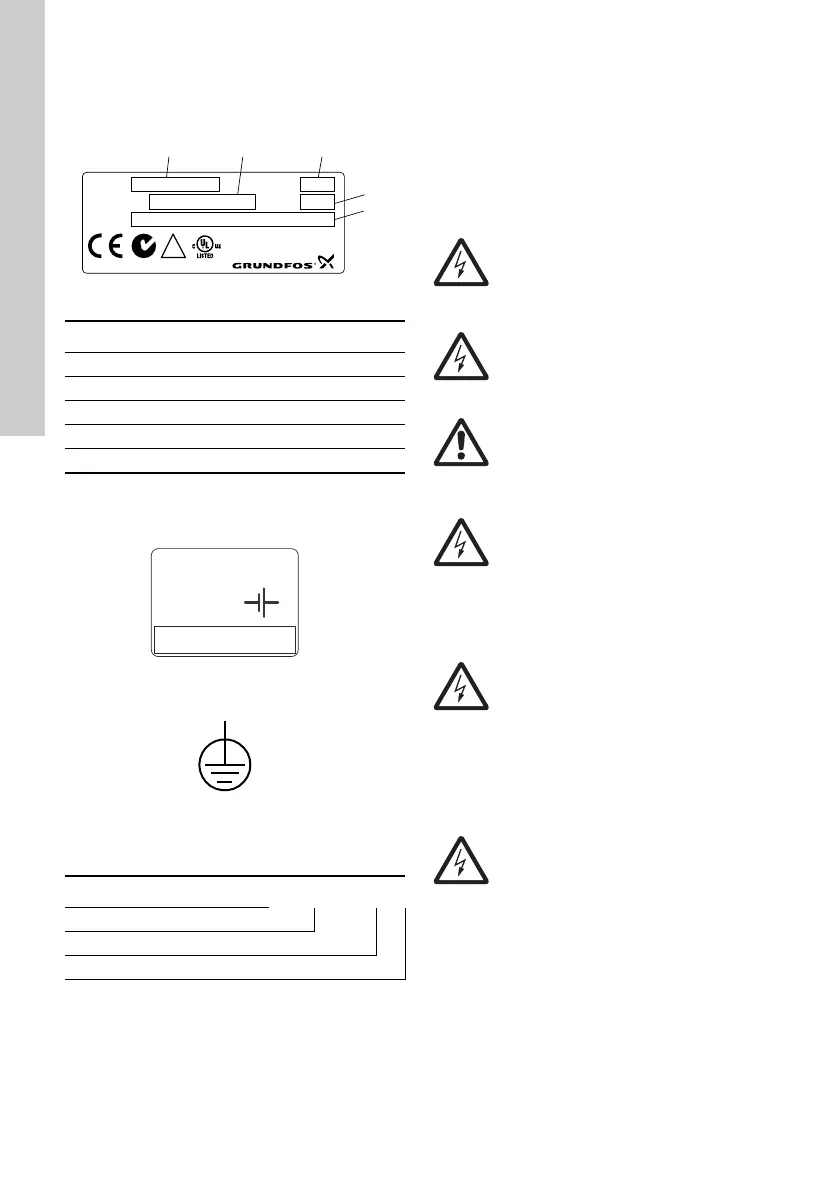

Fig. 3 Ejemplo de placa de características
El CU 3X2 incorpora una etiqueta para la batería de
reserva.
Véase la fig. 4.
Fig. 4 Etiqueta para batería de reserva
Fig. 5 Terminal de toma a tierra
3.1 Nomenclatura
4. Instalación
El CU 3X2 está destinado únicamente al uso en cua-
dros de control.
Antes de la instalación compruebe lo siguiente:
• ¿Se corresponde el CU 3X2 con el solicitado?
• ¿Es adecuado para el suministro eléctrico del
lugar de la instalación?
• ¿Ha sufrido daños durante el transporte?
TM05 3240 1012
Pos. Descripción
1 Denominación de tipo
2 Código y versión
3 Número de serie
4 Código de fabricación (año y semana)
5 Tensión nominal, frecuencia y potencia
TM04 2367 2408 TM00 5827 3408
Código Ejemplo CU 3 X 2
CU Unidad de control
3X Serie de controlador
2 Modelo
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Advertencia
Desconecte el suministro eléctrico antes
de realizar cualquier conexión. Asegúrese
de que el suministro eléctrico no puede
conectarse accidentalmente.
Advertencia
La instalación eléctrica debe ser realizada
por personal autorizado según la norma-
tiva local.
Advertencia
Cumpla la normativa local en materia de
seguridad, sanidad y protección medioam-
biental.
Advertencia
Los terminales L y N, así como 70 a 75,
pueden conectarse a una tensión de con-
tacto peligrosa. Puede aparecer tensión
de control externa de otros grupos.
Advertencia
Todos los cables a unidades fuera del cua-
dro de control deben ser del tipo H05W-F
según CENELEC HD21
(para evitar daños por contacto con los
cables).
EE. UU. y Canadá:
La instalación eléctrica debe cumplir el
Código Eléctrico Nacional (NEC) y/o el
Código Eléctrico Canadiense.
Advertencia
La instalación debe incorporar un interrup-
tor para desconectar el suministro eléc-
trico. Debe estar cerca del CU 3X2 y tener
fácil acceso para el operario. Debe estar
señalado como interruptor para el CU 3X2.
El interruptor debe ser conforme a las nor-
mas CEI 60947-1 e CEI 60947-3.
