6.1 Collegamento GENIbus interno
La comunicazione interna avviente via GENIbus.

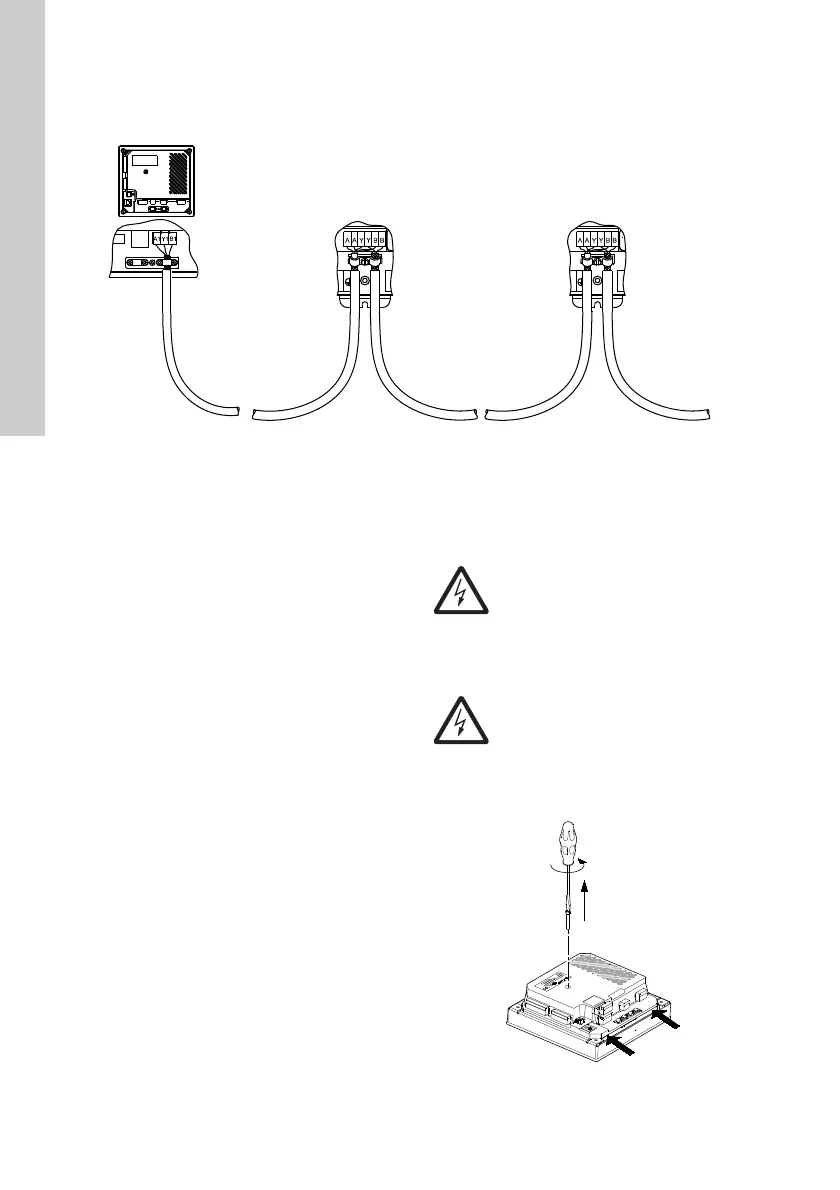

Fig. 10 Collegamento GENIbus
Il tipo di modulo ed il numero di moduli dipende dal software applicativo.
6.2 Moduli di interfaccia di comunicazione
Fieldbus
Il CU 3X2 può essere collegato ad una rete di comu-
nicazione esterna mediante un modulo CIM aggiun-
tivo. CIM: Communication Interface Module.
I moduli CIM devono essere ordinati a parte.
Collegare il modulo CIM come descritto nelle istru-
zioni di installazione e funzionamento fornite con il
modulo.
6.3 Installazione del modulo CIM
Il modulo CIM deve essere installato da una persona
autorizzata.
1. Rimuovere la vite nell coperchio posteriore del
CU 3X2. Ved. fig. 11.
Fig. 11 Rimozione della vite di fissaggio del
coperchio posteriore
TM05 1917 3911
Avvertenza
Scollegare l'alimentazione elettrica
dall'unità CU 3X2 prima di installare il
modulo CIM.
Avvertenza
Quando si installa il modulo CIM, evitare le
scariche elettrostatiche (ESD), ad esempio
indossando polsini antistatici, come illu-
strato in fig. 13.
TM04 2402 2508
