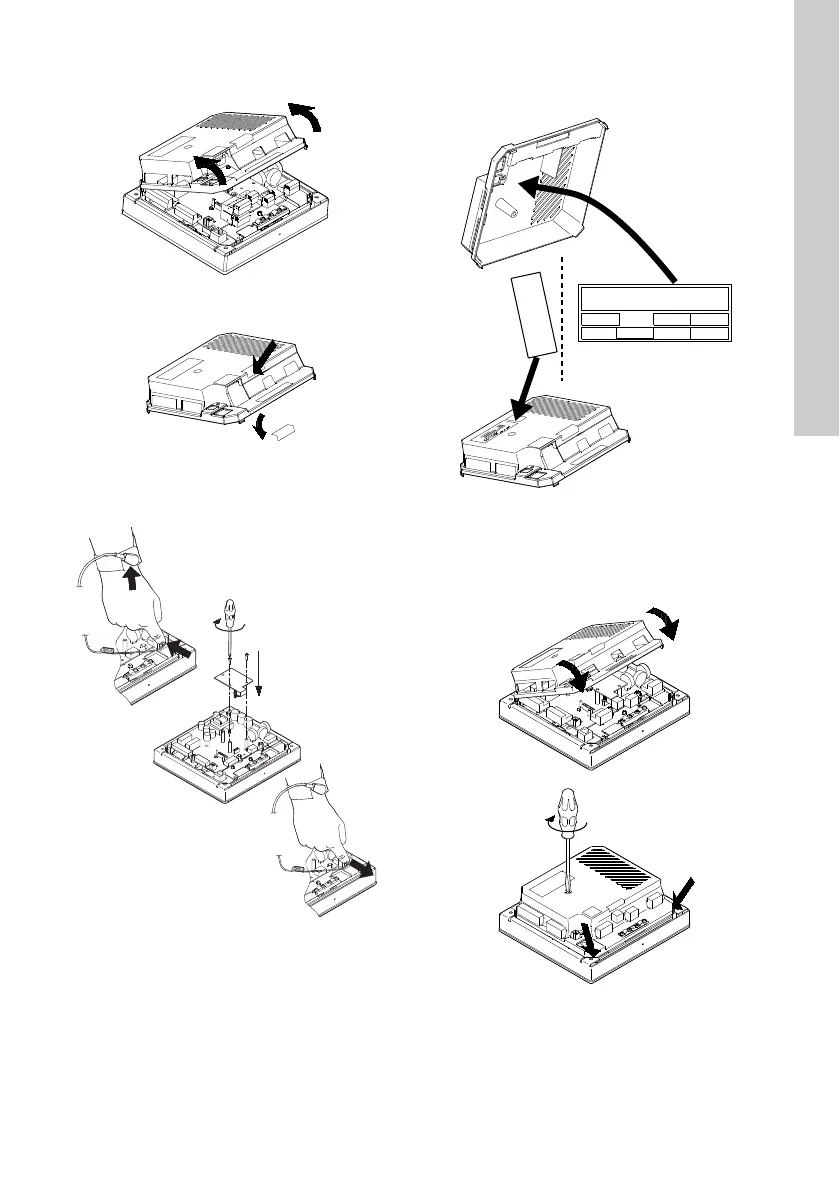

2. Aprire il coperchio posteriore e rompere il cap-
puccio. Ved. fig. 12.
Fig. 12 Apertura del coperchio posteriore e rot-
tura del cappuccio
3. Installare il modulo CIM. Ved. fig. 13.
Fig. 13 Installazione del modulo CIM
4. Posizionare le etichette in dotazione con il
modulo CIM sul coperchio posteriore.
Ved. fig. 14.
Fig. 14 Posizionamento delle nuove etichette
sul coperchio posteriore
5. Rimontare il coperchio posteriore sull'unità
CU 3X2 e fissarlo con la vite di montaggio.
Ved. fig. 15.
Fig. 15 Rimontaggio del coperchio posteriore
