Eesti (EE)
65
5. Mehaaniline paigaldus
Kinnitage CU 3X2 koos seadmega tarnitud nelja
M5 x 10 kruviga (nr. 1).
Maks. jõumoment: 1,4 Nm.
CU 3X2 mõõtmeid vt jaotisest 14. Mõõtmed.

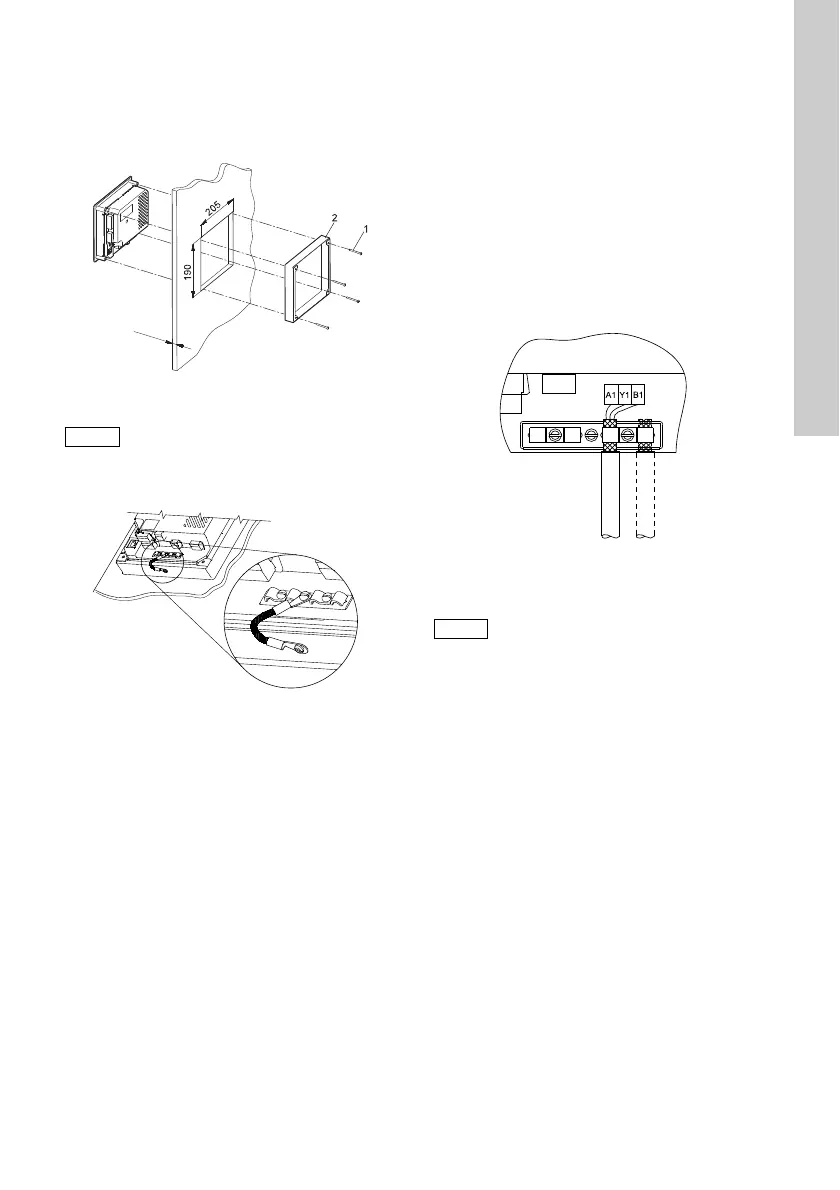

Joonis 7 Paigaldamine kilbi uksele (standard)
Ühendage CU 3X2 maandusklemm (kaabliklambrite
vahel) koostepaneeliga (nr. 2, joonis 7). Vt. joonist 8.
Joonis 8 Maandusühendus
6. EMC-korrektne paigaldamine
CU 3X2 on tavaliselt paigaldatud kilpi, mis sisaldab
ka IO 351 moodulit, kontaktoreid ja muid
jõuseadmeid. Kilp võib sisaldada ka muid Grundfosi
mooduleid ja sagedusmuundureid.
Vigadeta töö kindlustamiseks on väga tähtis
paigutada elektroonikamoodulid vastavalt EMC
standarditele:
• Kindlustage hea maandusühendus CU 3X2 ja
korpuse vahel. Vt. joonist 8.
• Kasutage GENIbusi jaoks varjestatud kaableid.
Ühendage kaabli varjestus kemmide A1, Y1 ja B1
ees CU 3X2 kaabliklambriga. Vt. joonist 9.
Kasutage varjestatud kaablit ka CIM mooduli
jaoks.
Joonis 9 Varjestus on kinnitatud
kaabliklambriga
• Signaalijuhtmed digitaal- ja analoogsisenditele
ja -väljunditele peaks olema varjestatud, s.t
kasutage varjestust CU 3X2 poole tulevatel
kaablitel ja ühendage see korpusega näiteks
kaabliklambri abil.
• Ärge keerutage "seasabade" vältimiseks kokku
varjestuse otsi, kuna see rikub varjestuse mõju
kõrgetel sagedustel. Kasutage selle asemel
kaabliklambreid.
TM03 1301 4105
Kaitseklassi IP55 saavutamiseks peab
CU 3X2 olema paigaldatud uksele või kilpi.
TM04 2066 1908
TM04 2065 1908
Iga isoleeriv plastlint varjestuse ja ümbrise
vahelt tuleb enne kaabli kaabliklambrisse
paigutamist eemaldada.
