11. Hooldus
CU 3X2 on normaalse kasutamise ja töötamise ajal
hooldusvaba. Seda peaks puhastama niiske lapiga.
12. Remont
Seadet CU 3X2 ei saa remontida. Kui see on rikkis,
tuleb see välja vahetada. Vt jaotist 13. CU 3X2
asendamine.
13. CU 3X2 asendamine
1. Lülitage välja CU 3X2 elektrivarustus.
2. Lülitage välja välise elektivarustusega
komponendid.
3. Tähistage üksikud juhtmed vastavate klemmide
numbritega.
4. Ühendage kõik juhtmed lahti.
5. Eemaldage CU 3X2 paneelilt/kilbist.
6. Paigaldage uus seade, nagu kirjeldatud peatükis
5. Mehaaniline paigaldus.
7. Ühendage kõik juhtmed vastavalt tähistustele.
8. Konfigureerige uus CU 3X2 PC Tool abil.
Vaadake kõnealuse toote hooldusjuhendit.
13.1 CIM mooduli asendamine
Vt ka jaotist 6.3 CIM mooduli paigaldamine.
1. Lülitage välja CU 3X2 elektrivarustus.
2. Lülitage välja välise elektivarustusega
komponendid.
3. Tähistage üksikud juhtmed vastavate klemmide
numbritega.
4. Eemaldage CIM moodulit fikseerivad kruvid.
5. Eemaldage CIM moodul CU 3X2 küljest.
6. Paigaldage uus CIM moodul.
7. Ühendage CIM moodul vastavalt uue CIM
mooduliga tarnitud paigaldus- ja
kasutusjuhendile.
14. Mõõtmed

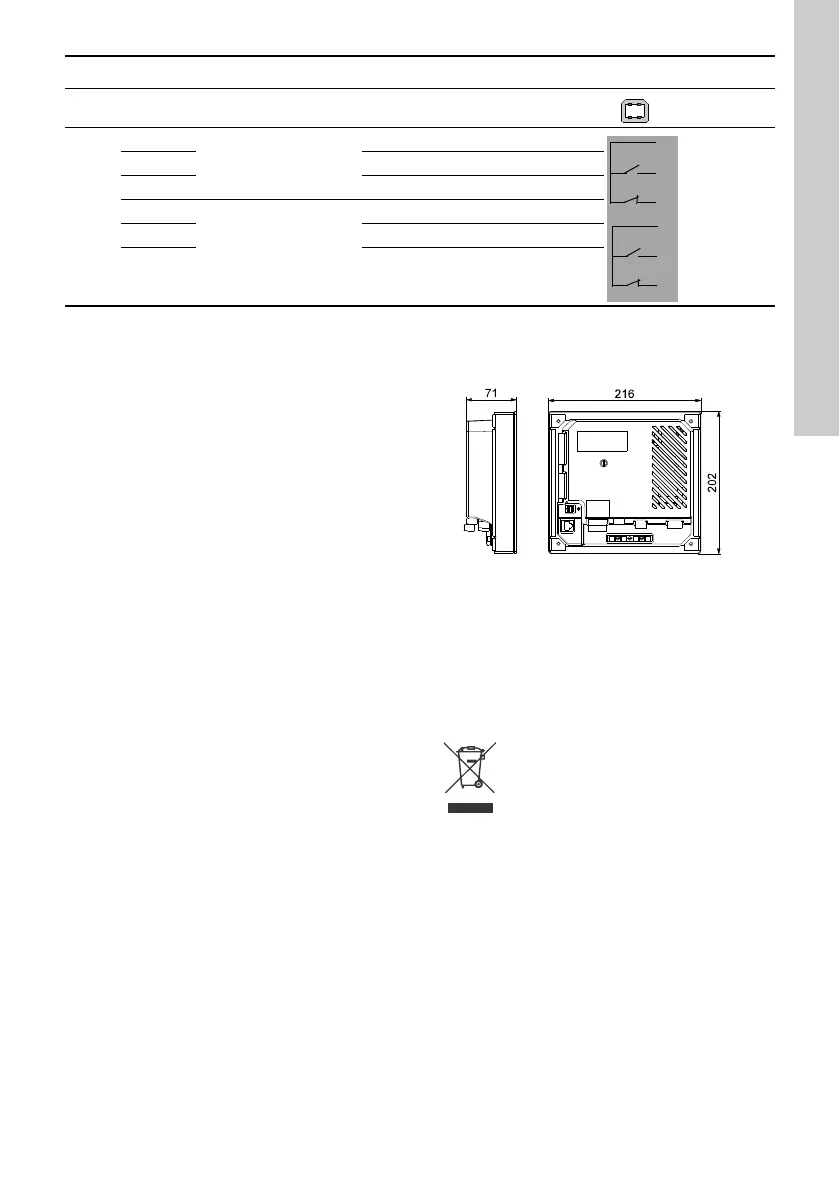

Joonis 18 Mõõtskeem
15. Utiliseerimine
Käesolev toode või selle osad tuleb utiliseerida
keskkonnasõbralikul viisil:
1. Kasutage kohaliku avaliku või erasektori
jäätmekogumisteenust.
2. Kui see pole võimalik, võtke ühendust lähima
Grundfosi esinduse või hooldusfirmaga.
Läbikriipsutatud prügikasti sümbol
pumbal tähendab, et see tuleb ära
visata olmejäätmetest eraldi. Kui sellise
sümboliga toode jõuab oma kasutusea
lõpule, siis viige see kohaliku
jäätmekäitlusettevõtte poolt määratud
kogumispunkti. Selliste toodete eraldi kogumine ja
ringlussevõtt kaitseb keskkonda ja inimeste tervist.
9 USB-port USB 2.0, tüüp B
10
70
Relee 1
C
71 NO
72 NC
73
Relee 2
C
74 NO
75 NC
* GDN on isoleeritud muudest maaühendustest.
Grupp Klemm Tähistus Andmed Skeem
