Grundfos CU 3 2 Series User Manual

Eesti (EE)
70
10. Ülevaade sisenditest ja väljunditest
DI: Digitaalsisend
DO: Digitaalväljund
AI: Analoogsisend
NC: Normaalselt suletud kontakt
NO: Normaalselt avatud kontakt
C: Ühine klemm.
Positsiooni numbreid vaadake jooniselt 17.

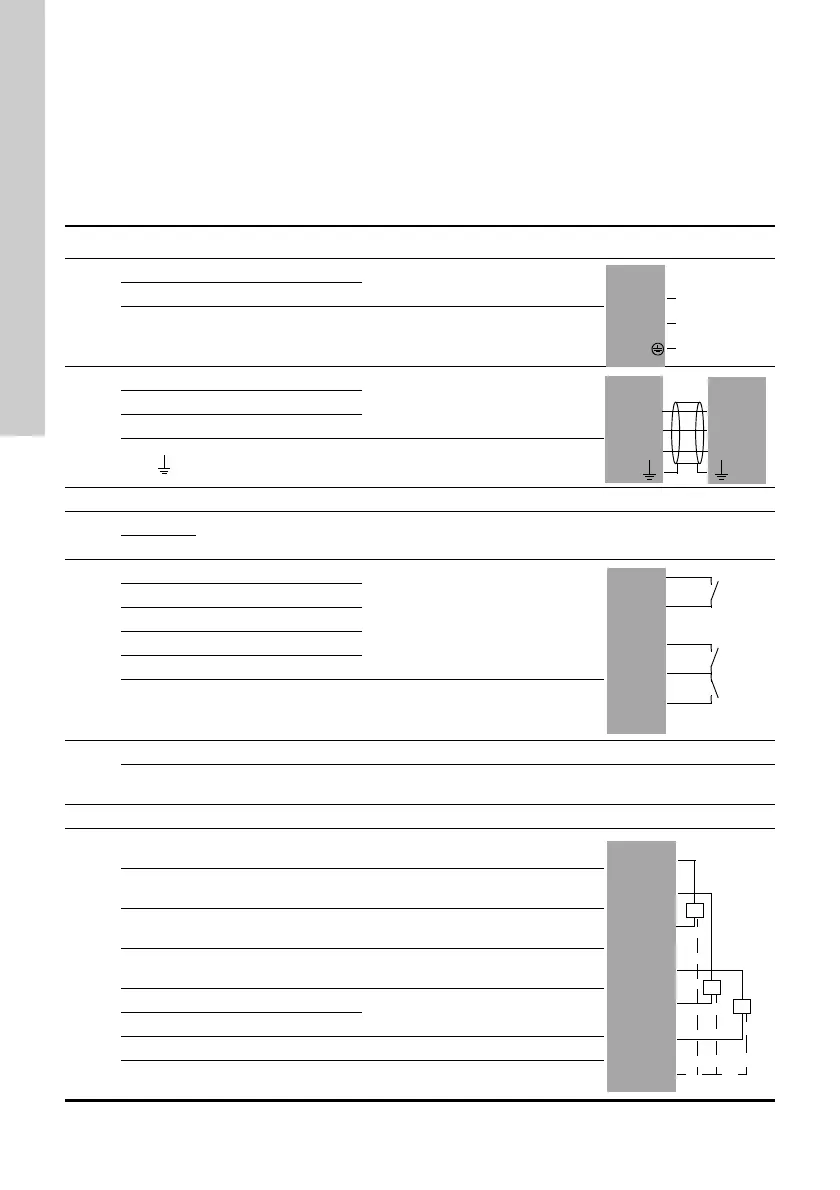

Grupp Klemm Tähistus Andmed Skeem
1
L Faasijuhtme ühendus
1 x 100-240 VAC ± 10 %, 50/60 Hz
N Nulljuhtme ühendus
PE
Kaitsemaanduse
ühendus
2
A1 RS-485 A
GENIbus
(Kinnitage varjestus
kaabliklambriga.)
Y1 RS-485 GND
B1 RS-485 B
Töömaandus
3 Välise kohtvõrguga ühendamise kohta vaadake CIM mooduli paigaldus- ja kasutusjuhendit.
4
0 V
Aku ühendus Reservtoite aku
+12 VDC
5
10 DI1
Digitaalsisend
11 GND
12 DI2
13 GND
14 DI3
Kõiki klemme (välja arvatud toiteklemme) tohib ühendada ainult
pingetega, mis ei ületa 16 V
rms
ja 22,6 V
peak
või 35 VDC.
6
Ethernet RJ45
Ethernet liidesega ühendatavad välised arvutusseadmed peavad
vastama IEC 60950 ja UL 60950 standarditele.
7 GENIbus Hoolduspesa
8
47 +24 V
Anduri toide. Lühise eest kaitstud
30 mA
50 +24 V
Anduri toide. Lühise eest kaitstud
30 mA
51 AI1
Analoogsignaali sisend,
0-20/4-20 mA või 0-10 V
53 +24 V
Anduri toide. Lühise eest kaitstud
30 mA
54 AI2
Analoogsignaali sisend,
0-20/4-20 mA või 0-10 V
57 AI3
58 GND*
Kõiki klemme (välja arvatud toiteklemme) tohib ühendada ainult
pingetega, mis ei ületa 16 V
rms
ja 22,6 V
peak
või 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
