9.11 Reservtoite aku (UPS)
Aku saab ühendada seadmega CU 3X2
dubleerimaks tavalist elektrivarustust. Aku võib
ühendada CU 3X2-ga otse ilma kaitsmeta.
Koos reservtoite akuga saab CU 3X2 jätkata tööd
vaatamata katkestustele tavalises elektrivarustuses.
Joonis 16 Reservtoiteaku sildik
9.11.1 Aku andmed
Reservtoiteaku peab vastama järgmistele
nõudmistele:
9.11.2 Aku monitooring
CU 3X2 saab jälgida järgnevat:
• lühis
• vale polaarsus
• rikkis aku
• aku puudub
• madal aku pinge.

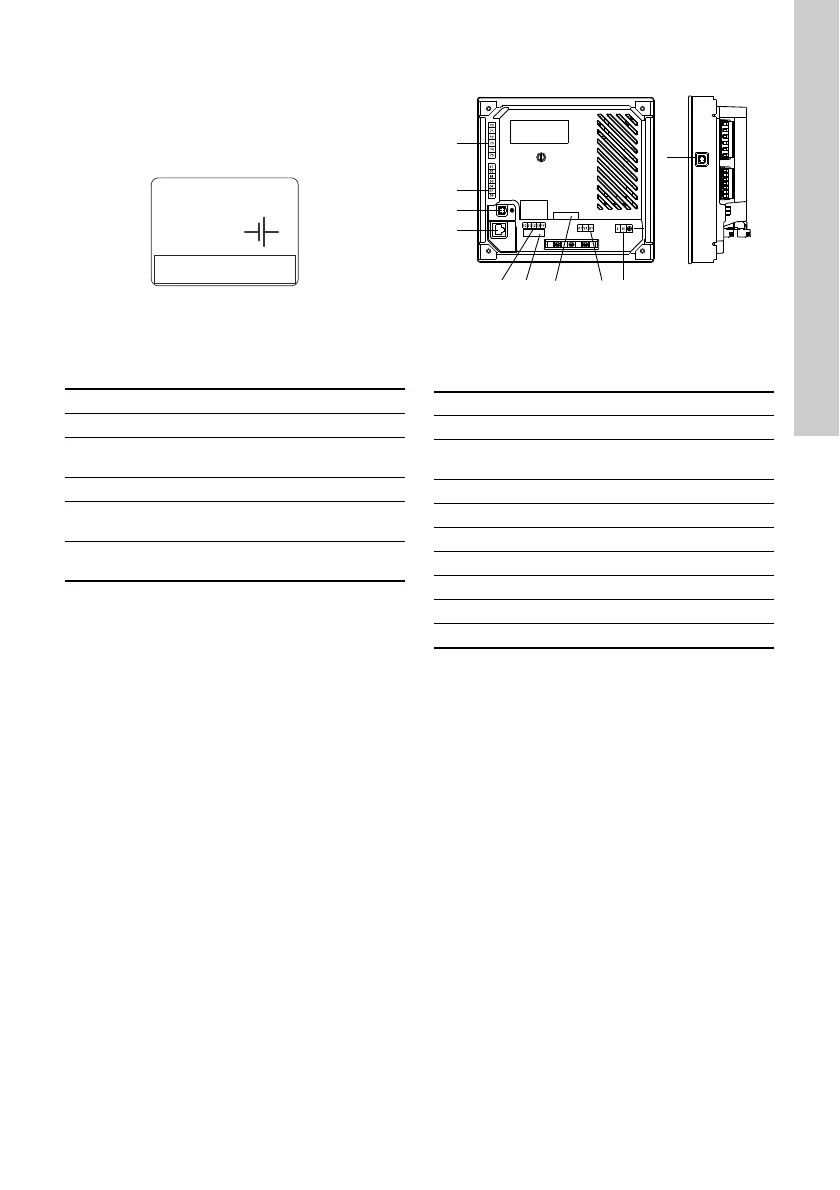

9.12 Klemmide grupid
Joonis 17 Klemmide grupid
Gruppide 2, 3, 5 ja 6 klemmid on isoleeritud teistest
klemmigruppidest tugevdatud isolatsiooniga,
2224 VAC.
Kõiki juhtklemme gruppides 2, 3, 5 ja 6 varustatakse
SELV pingega (Safety Extra-Low Voltage - ohutu eriti
madal pinge).
TM04 2367 2408
Aku kaubamärk Power Sonic
Aku tüüp AGM tüüpi pliiaku
Aku seeria
PS 12xxx seeria UL R/C faili
numbri all MH20845
Nimipinge 12 V
Aku mahutavus
40 Ah, soovituslik
(24 tundi tööaeg)
Nominaalne
laadimise aeg
8 tundi (40 Ah aku)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Rühm 1 Toiteallika ühendus
Grupp 2 Sisemine GENIbus liides
Grupp 3
Kohtvõrgu ühendus
(CIM moodul) (mittestandardne)
Grupp 4 Reservtoite aku ühendus
Grupp 5 Digitaalsisendid
Grupp 6 Ethernet ühendus
Grupp 7 Hoolduspesa (GENIbus)
Grupp 8 Analoogsisendid
Grupp 9 USB-port
Grupp 10 Digitaalväljundid
