42
4.8 Modes de fonctionnement
NOTA : Les valeurs 'gal', 'l' et 'ml' affichées ne sont
fiables que si la pompe a été calibrée en vue de son
installation réelle, voir section 6.
La pompe peut fonctionner selon cinq modes de
fonctionnement différents :
•Manuel
• Pulsation
• Analogique
• Temporisation (commande par lots interne)
• Quantité par lots (commande par lots externe).
Voir description dans les sections suivantes.
4.9 Manuel
La pompe effectue le dosage de façon aussi
constante et égale que possible, sans aucun signal
extérieur.
Régler la quantité à doser en gph, l/h ou ml/h.
La pompe passe automatiquement de l'une à l'autre
unité de mesure.
* Les chiffres entre parenthèses indiquent la capa-
cité maximale lorsque la fonction anti-cavitation
est activée.

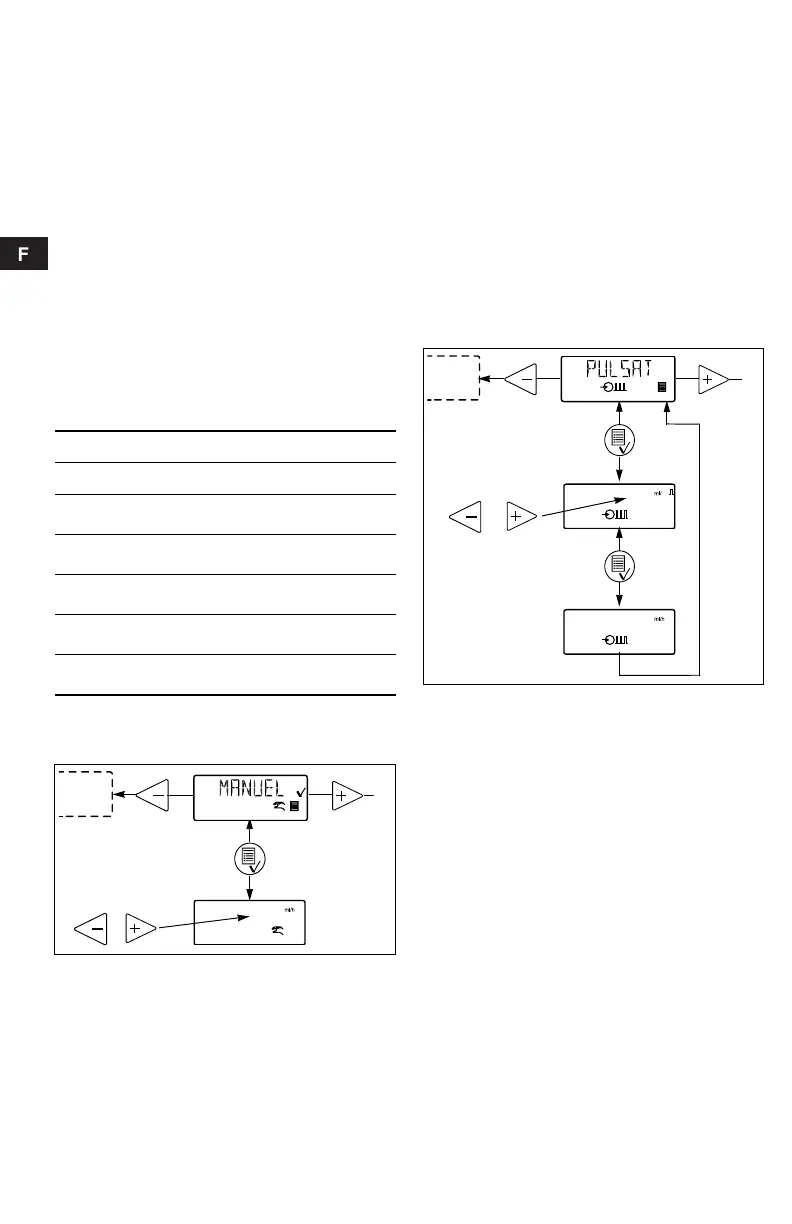

Fig. 6 Mode manuel
4.10 Pulsation
La pompe effectue le dosage conformément à un
signal de pulsation externe, en provenance d'un
compteur d'eau avec sortie de pulsations ou d'un
régulateur.
Régler la quantité à doser par pulsation en ml/pulsa-
tion. La pompe ajuste sa capacité en fonction de
deux facteurs :
• Fréquence de pulsations externes.
• La quantité réglée par pulsation.
Plage de réglage :
DME 2 : 0,000018 ml/pulsation - 5 ml/pulsation
DME 8 : 0,000069 ml/pulsation - 15 ml/pulsation
DME 12 : 0,000111 ml/pulsation - 24 ml/pulsation
DME 19 : 0,000204 ml/pulsation - 37 ml/pulsation
DME 48 : 0,00530 ml/pulsation - 96 ml/pulsation
Fig. 7 Mode pulsation
Si la quantité réglée par pulsation, multipliée par la
fréquence de pulsations, excède la capacité de la
pompe, celle-ci fonctionne au maximum de sa capa-
cité. Les pulsations excédentaires seront ignorées et
l'affichage "capacité effective" clignotera.
4.11 Analogique
La pompe effectue le dosage conformément à un
signal analogique externe. La quantité dosée est
proportionnelle à la valeur d'entrée en mA.
4-20 (par défault) : 4 mA = 0 %.
20 mA = 100 %.
20-4 : 4 mA = 100 %.
20 mA = 0 %.
0-20 : 0 mA = 0 %.
20 mA = 100 %.
20-0 : 0 mA = 100 %.
20 mA = 0 %.
Voir la fig. 8.
La limitation de capacité influencera la capacité.
La valeur 100 % correspond à la capacité maximale
de la pompe ou à la capacité maximale réglée, voir
la section 4.15.
Plage de réglage
Gallons US Métrique
DME 2
0,00066 -
0,66 (,47*) gph
2,5 ml/h -
2,5 (1,8*) l/h
DME 8
0,0020 -
1,98 (1,47*) gph
7,5 ml/h -
7,5 (5,6*) l/h
DME 12
0,0032 -
3,17 (2,37*) gph
12 ml/h -
12 (9*) l/h
DME 19
0,0049 -
4,88 (3,83*) gph
18,5 ml/h -
18,5 (14,5*) l/h
DME 48
0,0127 -
12,68 (9,77*) gph
48 ml/h -
48 (37*) l/h
Régler
la valeur
Quantité réglée
en ml/pulsation
Capacité effec-
tive en gph,
ml/h ou en l/h
