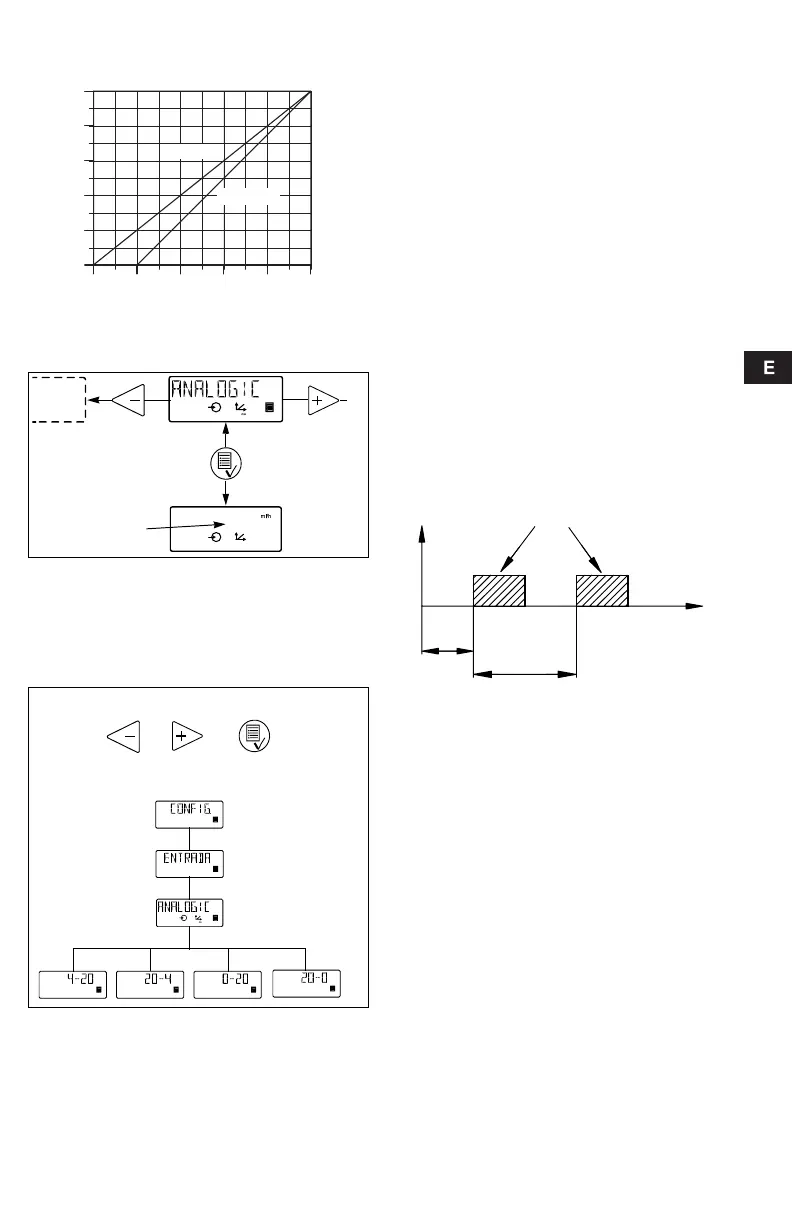

Fig. 8 Relación entre la capacidad dosificada
en % y el valor de entrada en mA
Fig. 9 Modo analógico
Si se selecciona 4-20 mA ó 20-4 mA y la señal cae
por debajo de 2 mA, la bomba indicará fallo. Esta
situación ocurre si se interrumpe la conexión, por
ejemplo si el cable está dañado.
Cambiar el modo analógico como muestra la fig. 10:
Fig. 10 Cambio del modo analógico
4.12 Temporizador
La bomba dosifica la cantidad ajustada en lotes a la
capacidad máxima o a la capacidad máxima ajus-
tada, ver sección 4.15.
El tiempo hasta la primera dosificación "SG" y los
intervalos siguientes "IN" pueden ajustarse en minu-
tos, horas y días. El límite máximo es de 9 días,
23 horas y 59 minutos (9:23:59). El valor mínimo
aceptable es de 1 minuto. El temporizador interno
continúa, incluso si se para la bomba mediante el
botón on/off, tanque vacío o señal de parada, ver fig.
11.
Durante el funcionamiento "SG" contará siempre al
revés de "IN" a cero. De esta forma se puede siem-
pre leer el tiempo que queda hasta el siguiente lote.
"IN" debe ser superior al tiempo necesario para reali-
zar un lote. Si es inferior, no se tendrá en cuenta el
siguiente lote.
Si hay un fallo del suministro eléctrico, la cantidad
de dosificación ajustada, el tiempo "IN" y el tiempo
"SG" restante quedan almacenados. Cuando se
vuelve a conectar el suministro, la bomba arrancará
con el tiempo "SG" que había cuando se produjo el
fallo. De esta forma, el ciclo del temporizador conti-
nuará, pero ha sido retrasado por la duración del
fallo del suministro.
Fig. 11 Relación entre la variable de temporiza-
dor y el proceso de dosificación
TM02 4498 1102
0 4 8 12 16 20
0
20
40
60
80
100
[%]
[mA]
0-20 mA
4-20 mA
Valor de
acuerdo con la
señal analógica
Utilizar los botones
para navegar
TM01 8942 0900
SG
IN
Cantidad por lote
