3.4 Ejemplo de instalación
El dibujo de la fig. 2 muestra un ejemplo de instala-
ción.
La bomba DME puede instalarse de muchas formas.
Este dibujo muestra un ejemplo con panel de control
lateral. El tanque es un tanque para sustancias quí-
micas Grundfos con un control de nivel Grundfos.

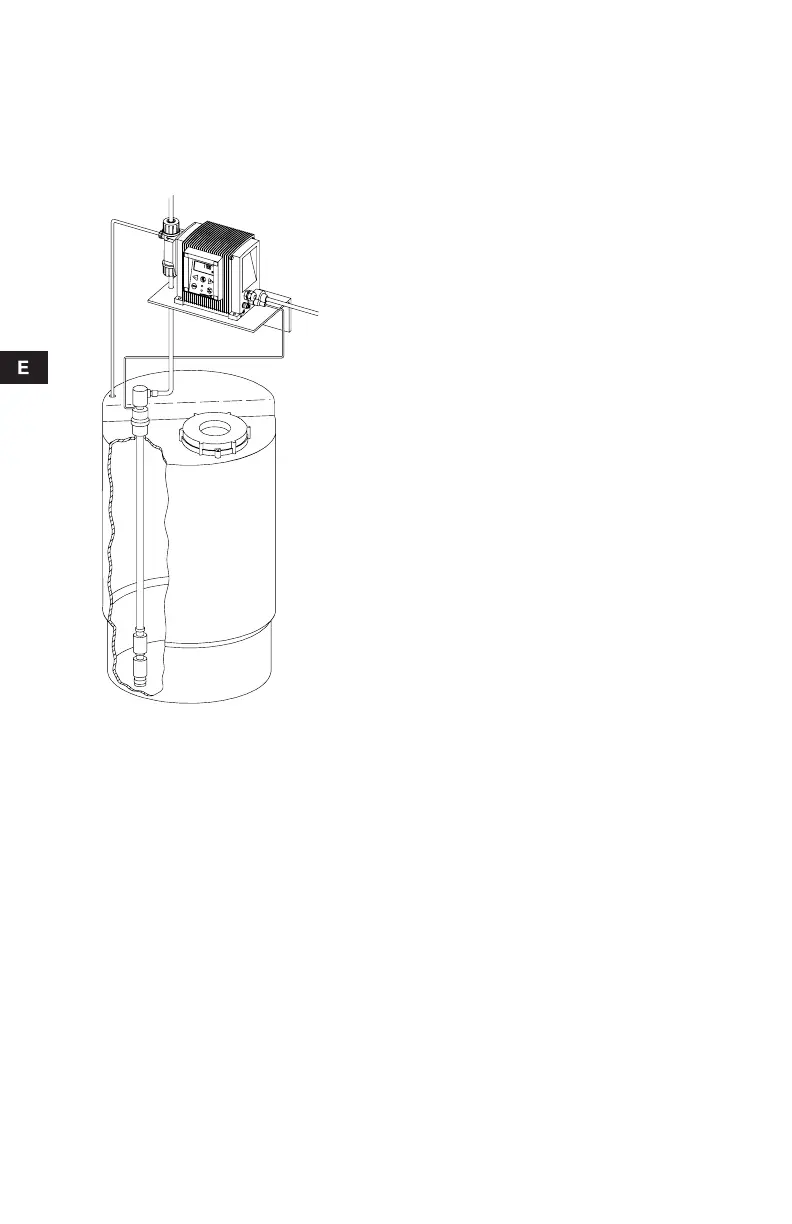

Fig. 2 Ejemplo de instalación
3.5 Conexión eléctrica
La conexión eléctrica de la bomba debe realizarla
personal cualificado de acuerdo con las normati-
vas locales.
Para los datos eléctricos de la bomba, ver sección
2.
No colocar cables de señales, si los hay, junto con
cables de potencia.
TM01 8421 1600
