4. Fonctions
4.1 Panneau de commande

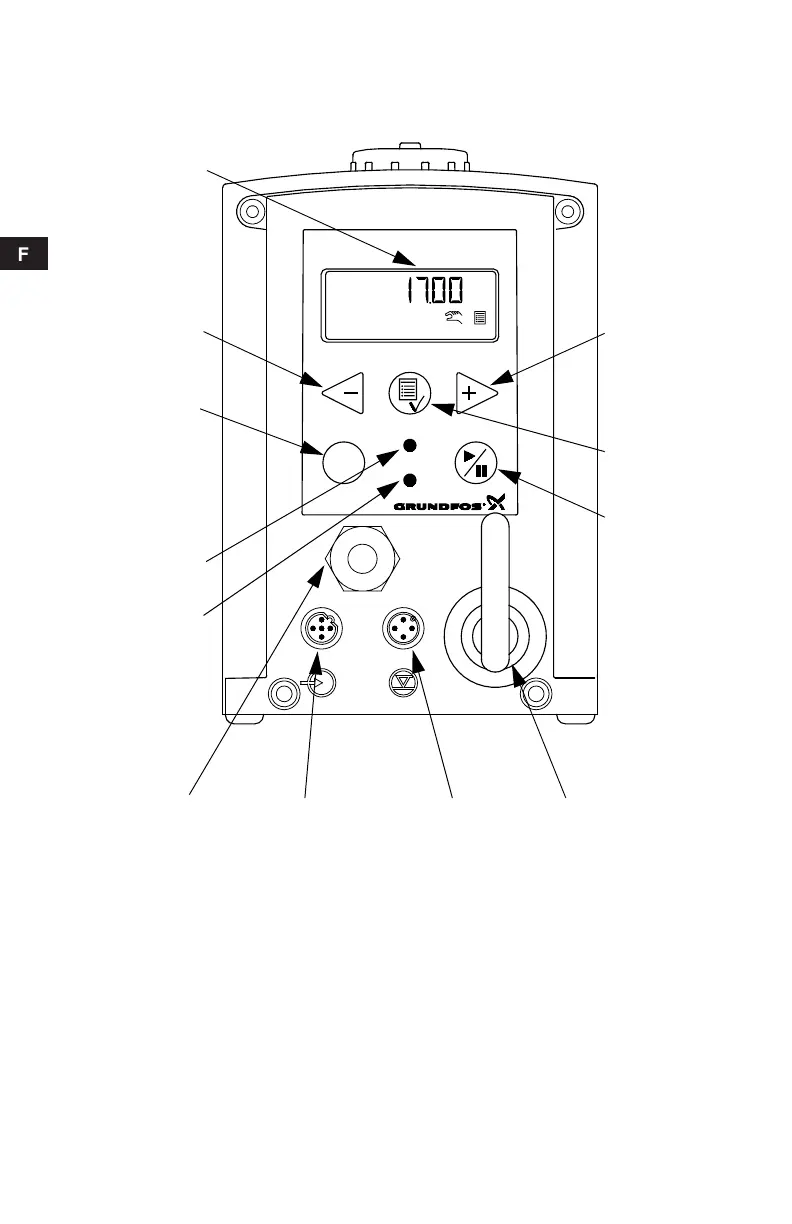

Fig. 4 Fonctions du panneau de commande
TM01 8423 0100
ml/h
100%
Afficheur LCD,
voir section 4.7
Navigation/
réglages,
voir section 4.7
Capacité max.
(amorçage),
voir section 4.3
Voyant vert,
voir section 4.5
Voyant rouge,
voir section 4.5
Raccord relais
d'alarme/bus.
Variantes de
commande
"AR", "AP" et "AG",
voir les sections 4.5 et
4.6 (en option)
Raccord M12 pour
entrée pulsation/
analogique,
voir section 4.4
Raccord M12 pour
commande de
niveau,
voir section 4.4
Raccord secteur
Touche on/off,
voir section 4.7
Menu,
voir section 4.7
Navigation/
réglages,
voir section 4.7
