4.8 Modos de funcionamiento
NOTA: Los valores de gal, l y ml visualizados son
sólo fiables si la bomba ha sido calibrada para la ins-
talación actual, ver sección 6.
La bomba puede funcionar en cinco modos de fun-
cionamiento distintos:
•Manual
•Impulso
• Analógico
• Temporizador (control interno del lote)
• Batch (control externo del lote).
Ver descripción en las siguientes secciones.
4.9 Manual
La bomba dosifica lo más constante y uniforme-
mente posible, sin señales externas.
Ajustar la cantidad de dosificación en gph, l/h o ml/h.
La bomba cambia automáticamente entre las unida-
des de medición.
* Las figuras entre paréntesis indican la capacidad
máxima estando la función anticavitación activada.

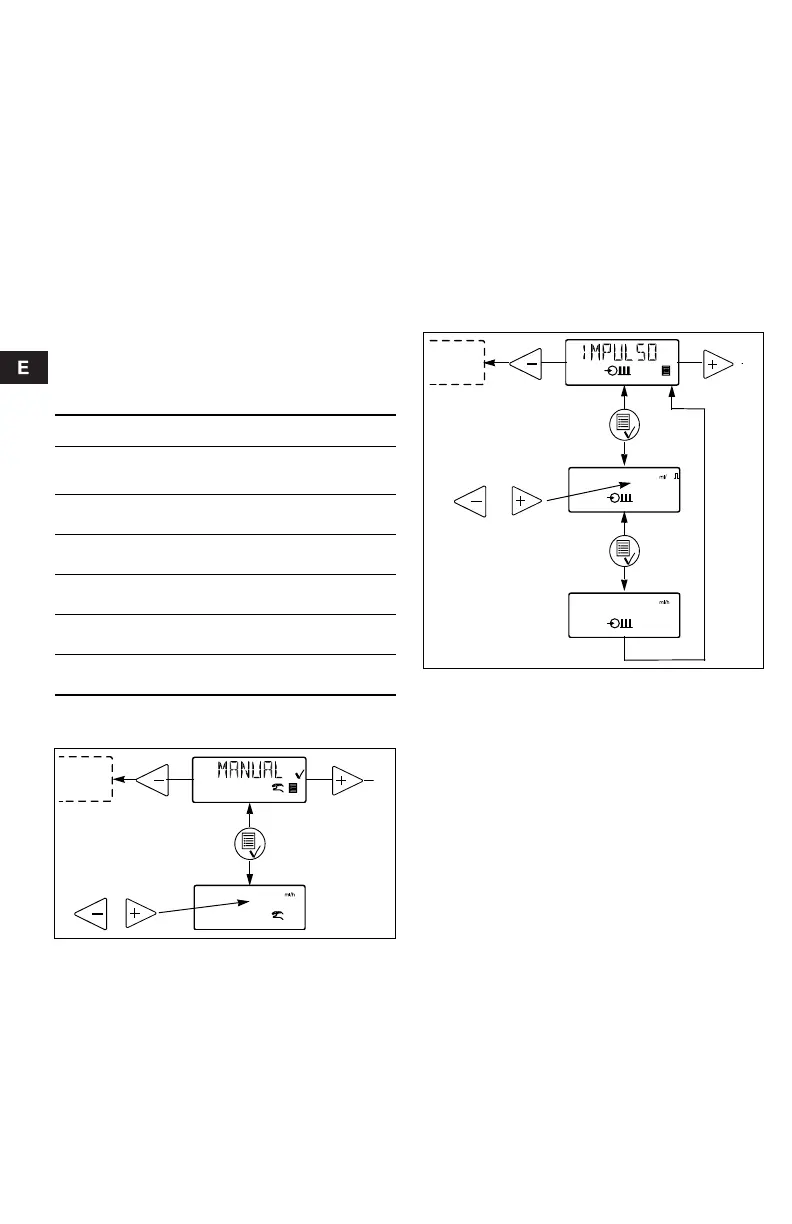

Fig. 6 Modo manual
4.10 Impulso
La bomba dosifica según una señal externa de
impulsos, es decir un contador con salida de impul-
sos o un controlador.
Ajustar la cantidad de dosificación por impulso en
ml/impulso. La bomba ajusta su capacidad según
dos factores:
• La frecuencia de impulsos externos.
• La cantidad ajustada por impulso.
Gama de ajustes:
DME 2: 0.000018 ml/impulso - 5 ml/impulso
DME 8: 0.000069 ml/impulso - 15 ml/impulso
DME 12: 0.000111 ml/impulso - 24 ml/impulso
DME 19: 0.000204 ml/impulso - 37 ml/impulso
DME 48: 0.00530 ml/impulso - 96 ml/impulso
Fig. 7 Modo de impulso
Si la cantidad ajustada por impulso multiplicada por
la frecuencia de impulsos supera la capacidad de
la bomba, ésta funcionará a su capacidad máxima.
No se tendrá en cuenta el exceso de impulsos y la
pantalla "capacidad actual" estará intermitente.
4.11 Analógico
La bomba dosifica según una señal analógica
externa. La cantidad dosificada es proporcional al
valor de entrada en mA.
4-20 (por defecto): 4 mA = 0 %.
20 mA = 100 %.
20-4: 4 mA = 100 %.
20 mA = 0 %.
0-20: 0 mA = 0 %.
20 mA = 100 %.
20-0: 0 mA = 100 %.
20 mA = 0 %.
Ver fig. 8.
Esta limitación influirá en la capacidad. El 100 %
corresponde a la capacidad máxima de la bomba o
a la capacidad máxima ajustada, ver sección 4.15.
Gama de ajustes
Galones
americanos
Métrica
DME 2
0.00066 -
0.66 (.47*) gph
2.5 ml/h -
2.5 (1.8*) l/h
DME 8
0.0020 -
1.98 (1.47*) gph
7.5 ml/h -
7.5 (5.6*) l/h
DME 12
0.0032 -
3.17 (2.37*) gph
12 ml/h -
12 (9*) l/h
DME 19
0.0049 -
4.88 (3.83*) gph
18.5 ml/h -
18.5 (14.5*) l/h
DME 48
0.0127 -
12.68 (9.77*) gph
48 ml/h -
48 (37*) l/h
Valor
ajustado
Cantidad ajustada
en ml/impulso
Capacidad
actual en
gph, ml/h o l/h
