55
6.2 Calibrage indirect
Une valeur du tableau suivant doit être ajoutée dans
l'afficheur à la valeur de calibrage par défaut réglée
par l'usine. Pour régler de nouveau la pompe sur la
valeur de calibrage d'usine, activer la fonction
"REG. DEF.", voir section 4.17.
Pour utiliser les valeurs, il y a lieu de respecter ce
qui suit :
• La viscosité et la densité du liquide à doser ne
doivent pas différer sensiblement de celles de
l'eau à 68 °F (20 °C).
• Un kit d'installation Grundfos ou les soupape
d'aspiration, soupape d'injection et diamètre de
tuyau correspondants doivent être utilisés.
• La longueur du tuyau de dosage ne doit pas être
supérieure à 20 pieds.
• La hauteur d'aspiration doit être située entre
4 pouces et 5 pieds.
Ajouter la valeur :

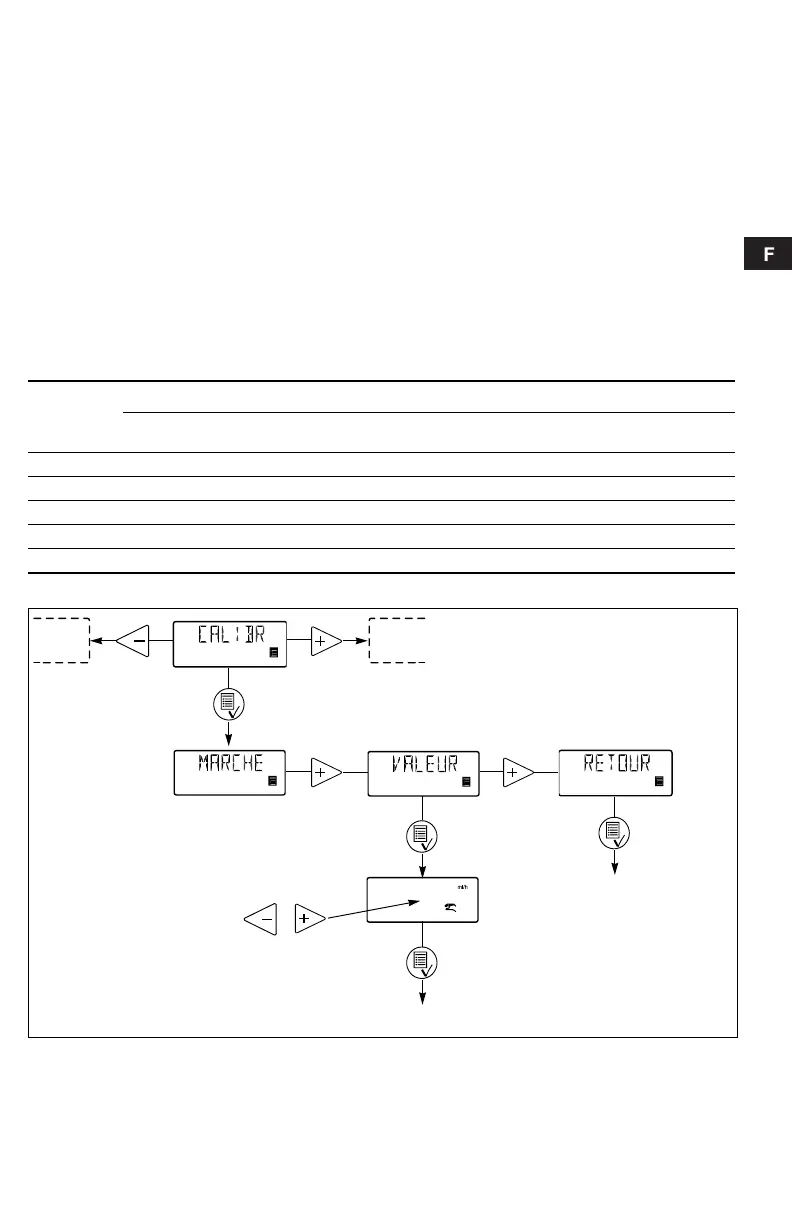

Fig. 25 Addition d'une valeur du tableau à la valeur de calibrage par défaut réglée par l'usine
Type de
pompe
Valeurs à ajouter à la valeur de calibration pour différentes pressions [psi]
0,0-
14,5
14,5-
29,0
29,0-
43,5
43,5-
58,0
58,0-
72,5
72,5-
87,0
87,0-
116
116-
145
145-
174
174-
203
203-
232
232-
261
DME 2 1,4 1,1 0,8 0,5 0,2 –0,2 –0,6 –1,2 –1,8 –2,4 –3,0 –3,6
DME 8 3,5 2,7 2,0 1,2 0,4 –0,4 –1,6 –3,1 – – – –
DME 12 2,1 1,3 0,4 –0,4 –1,3 –2,1 –3,4 – – – – –
DME 19 18,3 12,2 6,1 0 –6,1 –12,2 –21,4 – – – – –
DME 48 24,38,3–8,3–––––––––
Affichage du fonctionne-
ment sans modifications
Affichage du fonctionnement
Régler à la valeur
du tableau
+ valeur d'affichage
