36
3.4 Exemple d'installation
Le dessin de la fig. 2 montre un exemple d'installa-
tion.
La pompe DME peut être installée de plusieurs
façons. Le croquis ci-dessous montre un exemple
avec panneau de commande monté sur le côté. Le
réservoir est un réservoir chimique Grundfos pourvu
d'une unité de commande de niveau Grundfos.

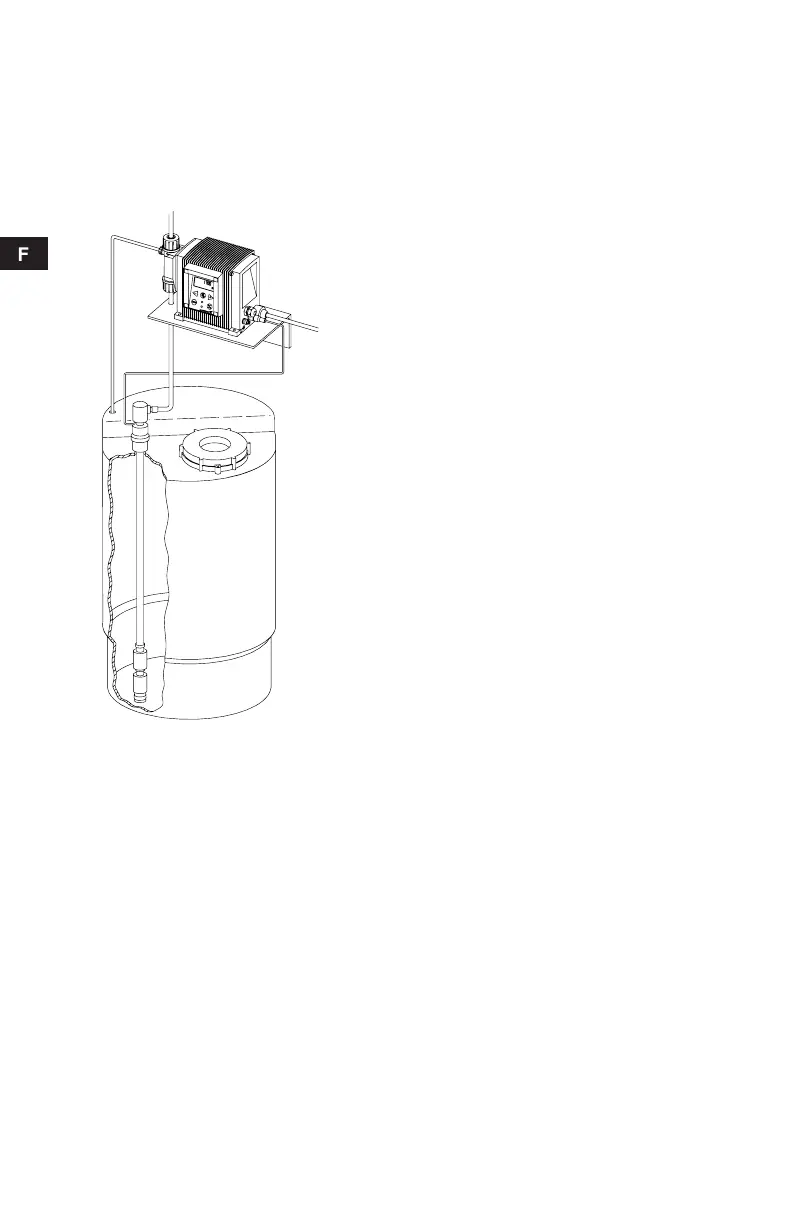

Fig. 2 Exemple d'installation
3.5 Raccordement électrique
• Le raccordement électrique de la pompe doit être
effectué par du personnel qualifié conformément
aux réglementations locales.
• Pour les caractéristiques électriques de la pompe,
consulter la section 2.
• Ne jamais poser de câbles de signal dans des
conduites de câbles de puissance.
TM01 8421 1600
