6.1 Calibrado directo
Antes del calibrado, comprobar:
• que la bomba está instalada con válvula de pie,
válvula de inyección, etc. en el sistema existente.
• que la bomba funciona con la contrapresión de
funcionamiento supuesta (ajustar la válvula de
contrapresión, en caso necesario).
• que la bomba funciona con la correcta altura de
aspiración.

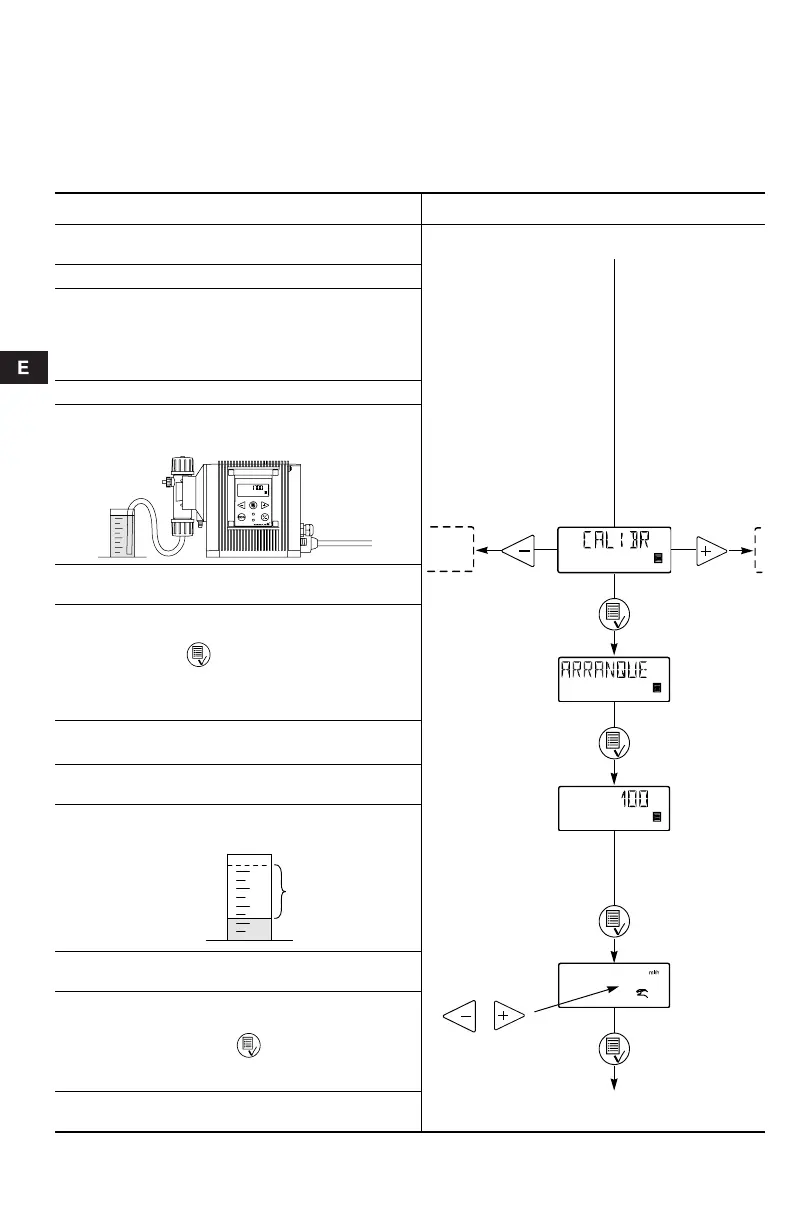

Para realizar un calibrado directo proceder como
sigue:
Acción Pantalla de la bomba
1. Cebar el cabezal de dosificación y la manguera de
aspiración.
2. Parar la bomba. La luz verde está intermitente.
3. Llenar un vaso graduado con líquido de dosifica-
ción, Q
1
.
DME 2: aprox. 40 ml DME 19: aprox. 500 ml
DME 8: aprox. 150 ml DME 48: aprox. 1000 ml
DME 12: aprox. 250 ml
4. Leer y apuntar la cantidad Q
1
.
5. Colocar la manguera de aspiración en el vaso
graduado.
6. Ir al menú de calibrado, ver sección 4.7.
7. Pulsar el botón dos veces.
8. La bomba realiza 100 carreras de dosificación.
9. El valor de calibrado de fábrica aparece en la pan-
talla.
10. Quitar la manguera de aspiración del vaso gra-
duado y leer Q
2
.
11. Ajustar el valor de la pantalla a Q
d
= Q
1
– Q
2
.
12. Confirmar con el botón .
13. La bomba está ahora calibrada y vuelve a la panta-
lla de funcionamiento.
Valor ajus-
tado a Q
d
Pantalla de funcionamiento
Q
1
Q
2
Q
d
