10.6.2 Motores de otros fabricantes
Consulte el manual de mantenimiento del fabri-
cante correspondiente.
10.6.3 Corrección de un desbalance de
corriente trifásica
Ejemplo: Comprobación del desbalance de
corriente para un motor sumergible de 230 vol-
tios, trifásico, a 60 Hz, con 18.6 amperios a
plena carga.
Solución: Pasos 1 a 3; mida y anote la
corriente en cada conductor del cable sumergi-
ble para las conexiones 1, 2 y 3.
Deberá emplearse la conexión 3, ya que es la
que presenta menor desbalance de corriente.
De este modo, el motor operará con la máxima
eficiencia y fiabilidad.
Al comparar los valores de corriente de cada
fase, observará que el valor más alto se da
siempre en la misma (L
3
). Ello pone de mani-
fiesto que el desbalance tiene su origen en el
suministro eléctrico. Si los valores máximos de
corriente se diesen en una fase diferente cada
vez al cambiar las fases de posición, el desba-
lance tendría su origen en el motor o en una
conexión deficiente.
Si el desbalance de corriente es superior al 5 %,
solicite ayuda a la compañía de suministro eléc-
trico.
La sección 7.1 Arranque con motores trifásicos
describe con detalle los procedimientos de com-
pensación para motores trifásicos.

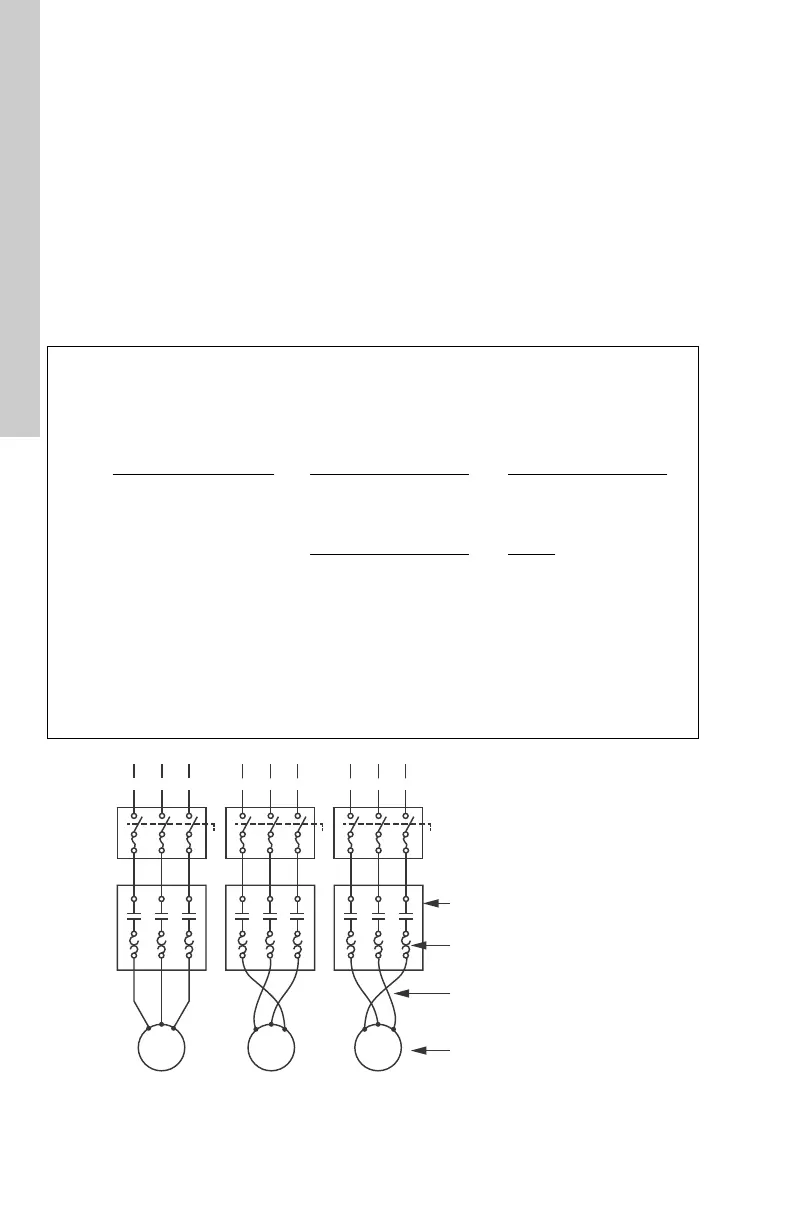

Fig. 18 Corrección de un desbalance de corriente trifásica
Paso 1 (conexión 1) Paso 2 (conexión 2) Paso 3 (conexión 3)
(T
1
) DL
1
= 25.5 A DL
3
= 25 A DL
2
= 25.0 A
(T
2
) DL
2
= 23.0 A DL
1
= 24 A DL
3
= 24.5 A
(T
3
) DL
3
= 26.5 A DL
2
= 26 A DL
1
= 25.5 A
Paso 4 Total = 75 A Total = 75 A Total = 75 A
Paso 5 Corriente media =
Corriente total
=
75
= 25 A
3 lecturas 3
Paso 6
Máxima diferencia en ampe-
rios en comparación con la
media:
(Conexión 1) = 25 - 23 = 2
(Conexión 2) = 26 - 25 = 1
(Conexión 3) = 25.5 - 25 = 0.5
Paso 7 % de desbalance
(Conexión 1) = 2/25 x 100 = 8
(Conexión 2) = 1/25 x 100 = 4
(Conexión 3) = 0.5/25 x 100 = 2
TM05 0042 2413
L
3
L
2
L
2
L
1
L
1
L
1
L
3
L
2
L
3
L
2
L
3
L
2
L
1
T
3
T
2
T
1
DL
3
DL
2
DL
1
M
1
M
3
M
2
L
3
L
2
L
1
T
3
T
2
T
1
DL
2
DL
1
DL
3
M
1
M
3
M
2
L
3
L
2
L
1
T
3
T
2
T
1
DL
1
DL
3
DL
2
M
1
M
3
M
2
Conexión 1 Conexión 2 Conexión 3
Interruptor de
desconexión con
fusibles
Arrancador magnético
Restablecimiento manual del
elemento de sobrecarga térmica
con calentadores de disparo
extrarrápido
Cable sumergible
Motor
