94
Español (MX)

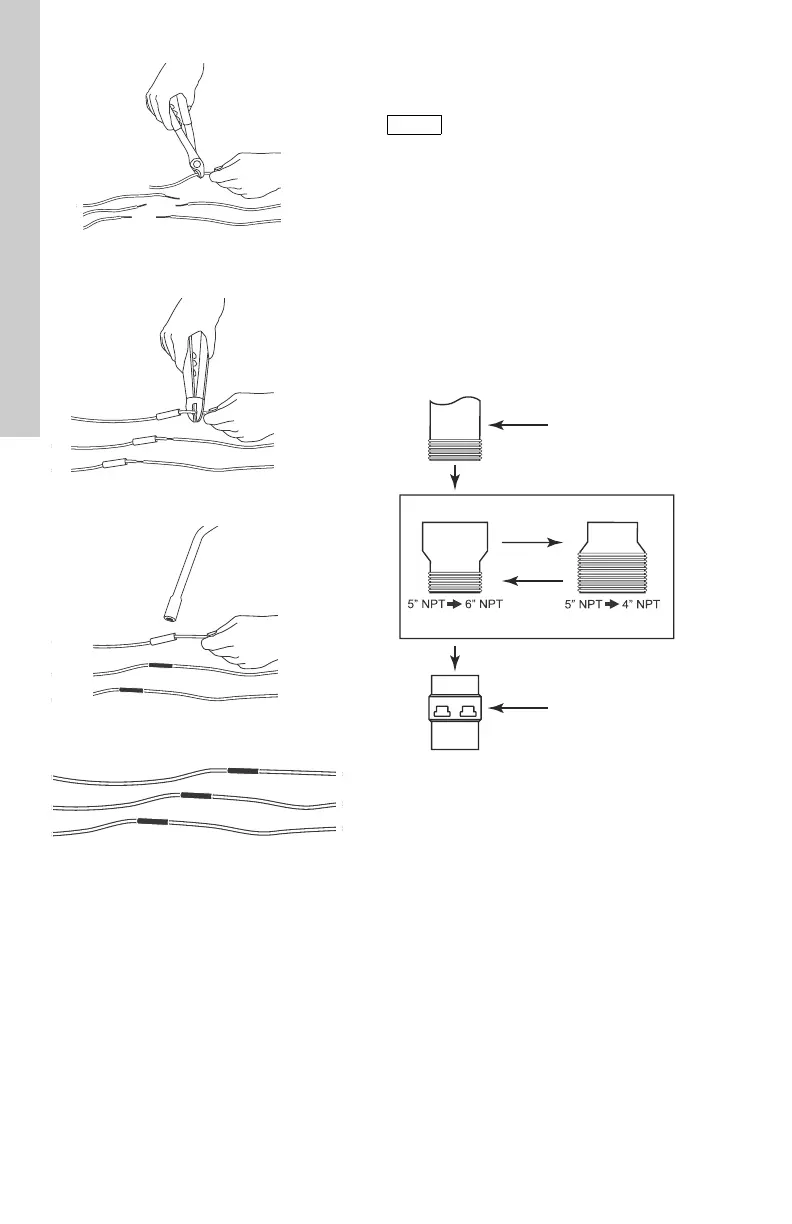

Fig. 6 Corte y pelado de los conductores
del motor
Fig. 7 Prensado de los conectores
Fig. 8 Aplicación de calor a un conector
Fig. 9 Empates terminados
6.6 Tubería vertical
6.6.1 Si se requiere un adaptador
Se recomienda instalar la tubería vertical en el
adaptador para tubería en primer lugar. Instale
entonces la tubería vertical con el adaptador en
el puerto de salida de la bomba.
Use una llave complementaria al fijar la tubería
vertical a la bomba. Asegúrese de que la bomba
quede sujeta exclusivamente por las superficies
planas situadas sobre la cámara de salida. El
cuerpo de la bomba, el protector de cable y el
motor no deben emplearse como medio de suje-
ción bajo ninguna circunstancia.
Fig. 10 Adaptadores para tubería
TM05 0032 0611
TM05 0033 0611
TM05 0034 0611
TM05 0035 0611
Asegúrese de que la tubería o man-
guera vertical posea el tamaño ade-
cuado y haya sido elegida en función
del flujo estimado y los factores de
pérdida por fricción.
TM05 0036 2013
475S 385S
Tubería vertical
Adaptadores para tubería
Salida de la
bomba
O
