53
Français (CA)

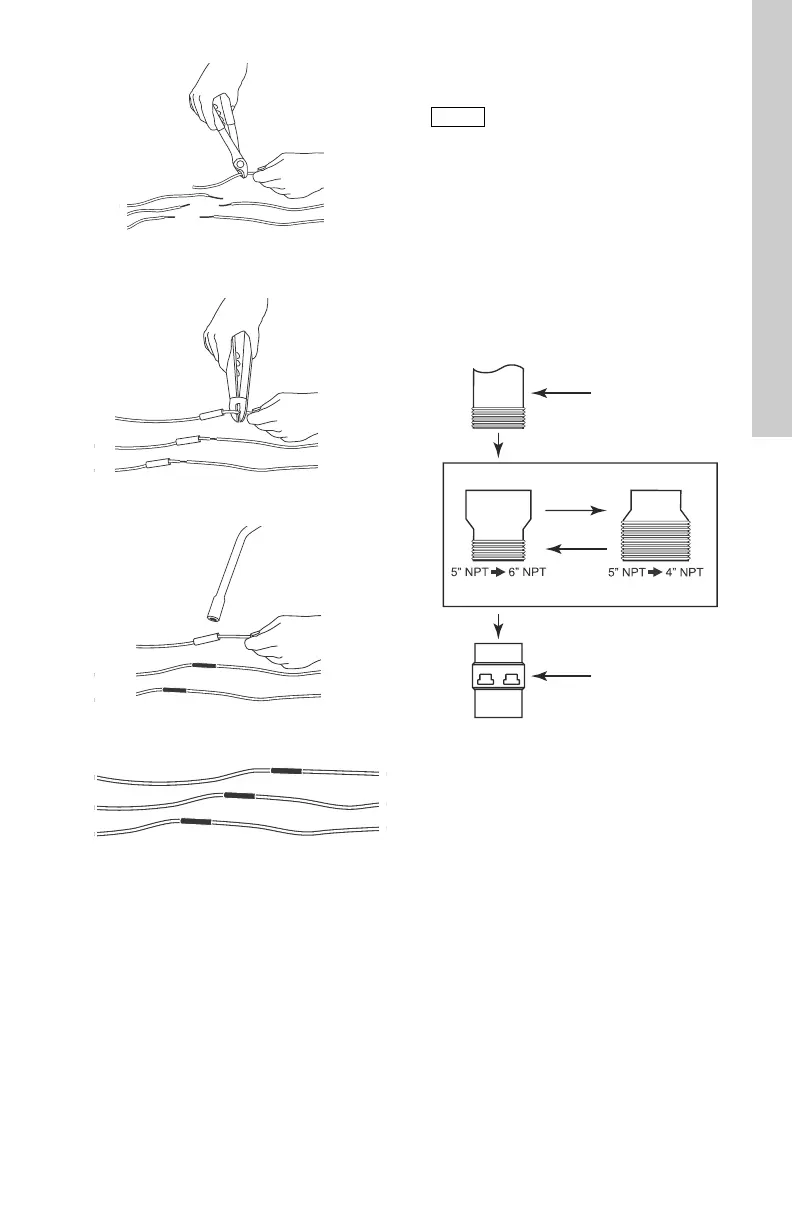

Fig. 6 Couper et dénuder les câbles
conducteurs de moteur
Fig. 7 Sertissage des connecteurs
Fig. 8 Chauffage du connecteur
Fig. 9 Épissure terminée
6.6 Colonne montante
6.6.1 Si un adaptateur est requis
Il est conseillé de commencer par fixer un adap-
tateur de tuyau à la colonne montante. Installer
ensuite celle-ci, avec l'adaptateur, à l'orifice de
sortie de la pompe.
Lors de la fixation de la colonne montante à la
pompe, utiliser une clé de maintien. S'assurer
que la pompe n'est saisie que par les méplats
sur la partie supérieure de la chambre de sortie.
Le corps de pompe, le protège-câble ou le
moteur ne doivent jamais être saisis.
Fig. 10 Adaptateurs de tuyau
TM05 0032 0611TM05 0033 0611TM05 0034 0611TM05 0035 0611
La colonne montante doivt être cor-
rectement dimensionnée et sélection-
née sur la base des débits estimés et
des facteurs de perte par friction.
TM05 0036 2013
475S 385S
Colonne
Adaptateurs de colonne
Sortie de la pompe
ou
