24

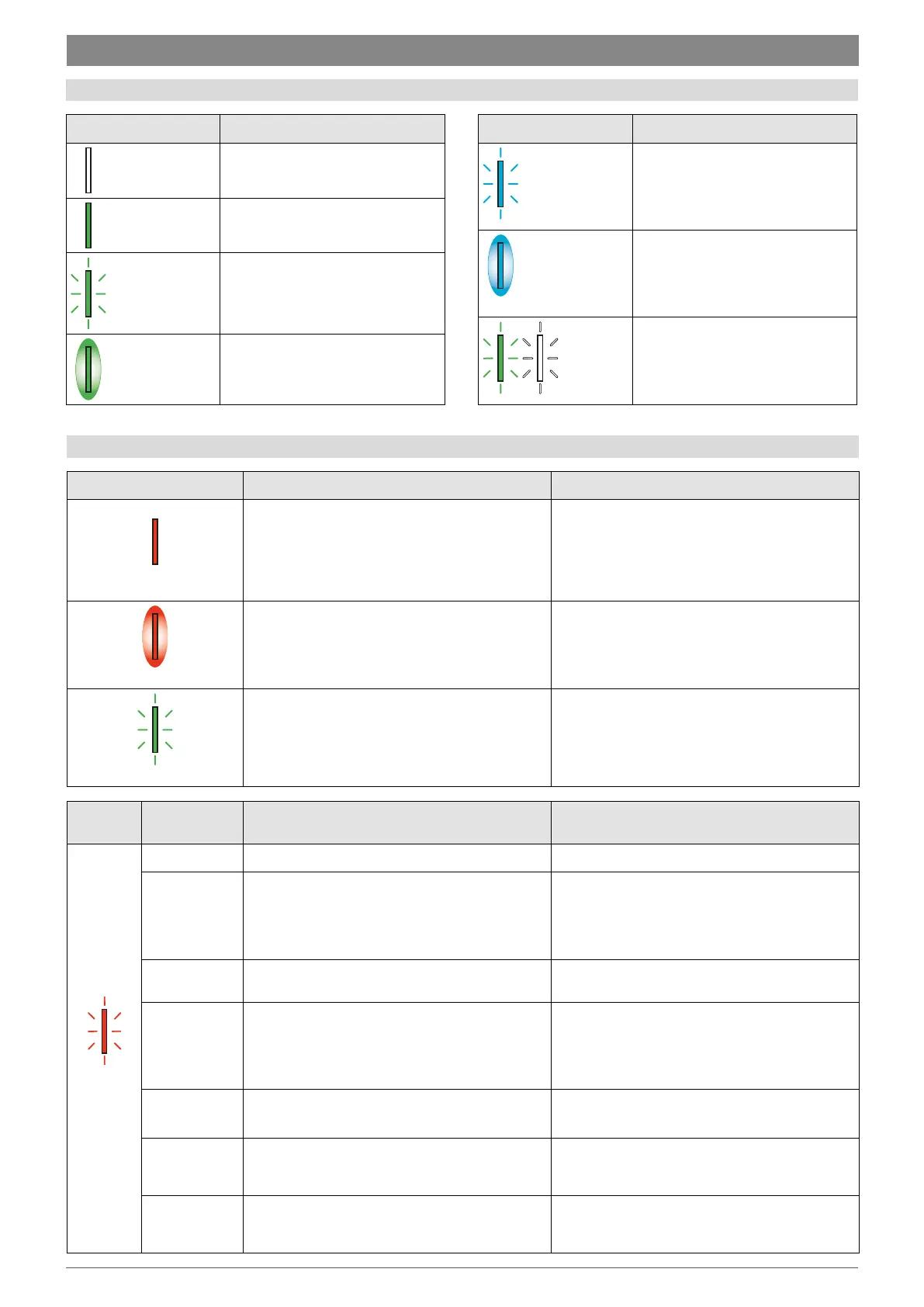

16. Signalisations
Bandeau lumineux Statut de la borne
éteint
Borne hors tension
vert fixe
Borne prête pour la charge ou
charge complète
clignotant
vert
Borne en attente de passage en
horaire à tarif réduit
pulsation
verte
Véhicule électrique en charge
Bandeau lumineux Statut de la borne
clignotant
bleu
Véhicule électrique en attente de
charge et charge non finalisée
pulsation
bleue
Véhicule électrique en charge
après une charge interrompue
(un délestage par exemple)
clignotant
vert/blanc
Borne en attente de connexion
ou de déconnexion du véhicule
électrique
Bandeau lumineux Cause Que faire ?
rouge fixe
Trois défauts possibles :
1. Défaut TIC. Si la charge est possible
(pulsation rouge), le défaut TIC est confirmé.
2. Le contacteur 40 A est collé
3. La sonde de détection du courant continu
est défectueuse ou débranchée.
Trouver l’origine de la panne et réparer.
pulsation rouge
Le véhicule électrique charge en mode
dégradé (charge limitée à 7 A en monophasé
et 13 A en triphasé)
Trouver l’origine de la panne et réparer.
clignotant vert rapide
La borne détecte que le véhicule électrique
génère un courant continu supérieur à
6mA. Après 3 détections passage en rouge
clignotant (x8 cf. tableau page suivante).
Le client doit appeler son concessionnaire
automobile
16.1. Fonctionnement normal
16.2. Anomalies
Bandeau
lumineux
Nombre de
clignotement
Cause Que faire ?
clignotant
rouge
1 Câble défectueux ou non supporté Changer le câble
2
La fonction de détection d’un véhicule
électrique ne marche pas
Changer le câble si après remplacement le
problème persiste :
1. Vérifier l’intégrité des prises de la voiture et
de la borne
2.
Appeler le Service Assistance Technique (SAT)
3
Le véhicule électrique ne respecte pas la
limitation de puissance imposée par la borne
Débrancher le véhicule et retenter une charge.
Si le problème persiste, appeler le SAT
4
La borne de charge n’est pas compatible avec
ce véhicule car celui-ci nécessite la gestion
d’une ventilation dans l’environnement de ce
véhicule; ventilation qui n’est pas gérée par
cette borne
Charger le véhicule via une autre borne de
charge compatible avec celui-ci
5
Le délestage de la charge est trop fréquent car
l’alimentation électrique de la maison n’est pas
susante
Proposer au client :
1.
soit de faire évoluer sa borne avec une carte TIC
2. soit de faire évoluer son abonnement
6
La borne ne reçoit pas une autorisation de
charge correcte du véhicule électrique
Changer le câble si après remplacement
le problème persiste, appeler le Service
Assistance Technique (SAT)
8
Le véhicule électrique génère un courant
continu de défaut empêchant la charge
Détection d’un courant continu supérieur à
6mA dans l’alimentation du véhicule. Le client
doit appeler son concessionnaire automobile
