1. À lire impérativement avant tout câblage électrique de la borne de charge
1.1. Câblage de la bobine à émission de courant (fonction Shunt Trip)
Le câblage électrique de la bobine à émission de courant de cette nouvelle borne de recharge a été modifiée par rapport au câblage des
anciennes bornes Hager witty premium et witty eco.
Pour éviter un dysfonctionnement de la borne de recharge, veuillez consulter le chapitre 7. Câblage de la bobine à émission de courant MZ203
(fonction Shunt Trip).
2. Présentation de la gamme standard
Description de la structure des références produits
Référence XEV1K07T2 par exemple :
XEV1 code borne 1 point de charge
K contrôle d’accès par clé (Key)
04/07/11/22 puissance de la borne en kW
T2 prise mode 3 T2S (prise T2 sécurisée)
Autres références
XEVAxxx accessoire pour les bornes de charge
XEVSxxx pièce détachée (Spare part) pour les bornes de charge

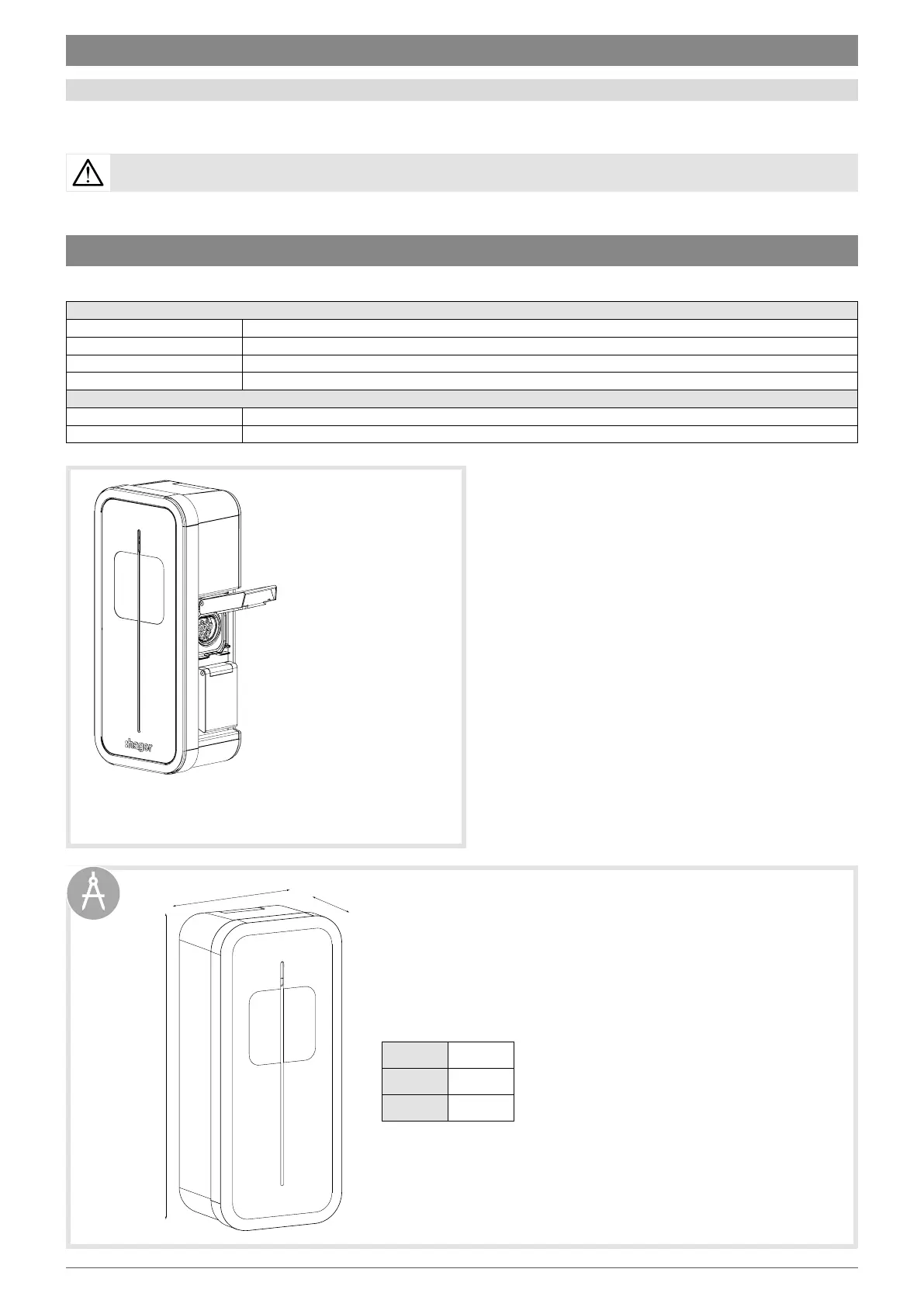

Bornes de charge avec prise T2/T2S
Réf.: XEV1K04T2 / XEV1K07T2 / XEV1K11T2 / XEV1K22T2
(a)
(b)
(c)
a (mm) 549
b (mm) 250,5
c (mm) 173
