hager XEV1K11T2 User Manual

80

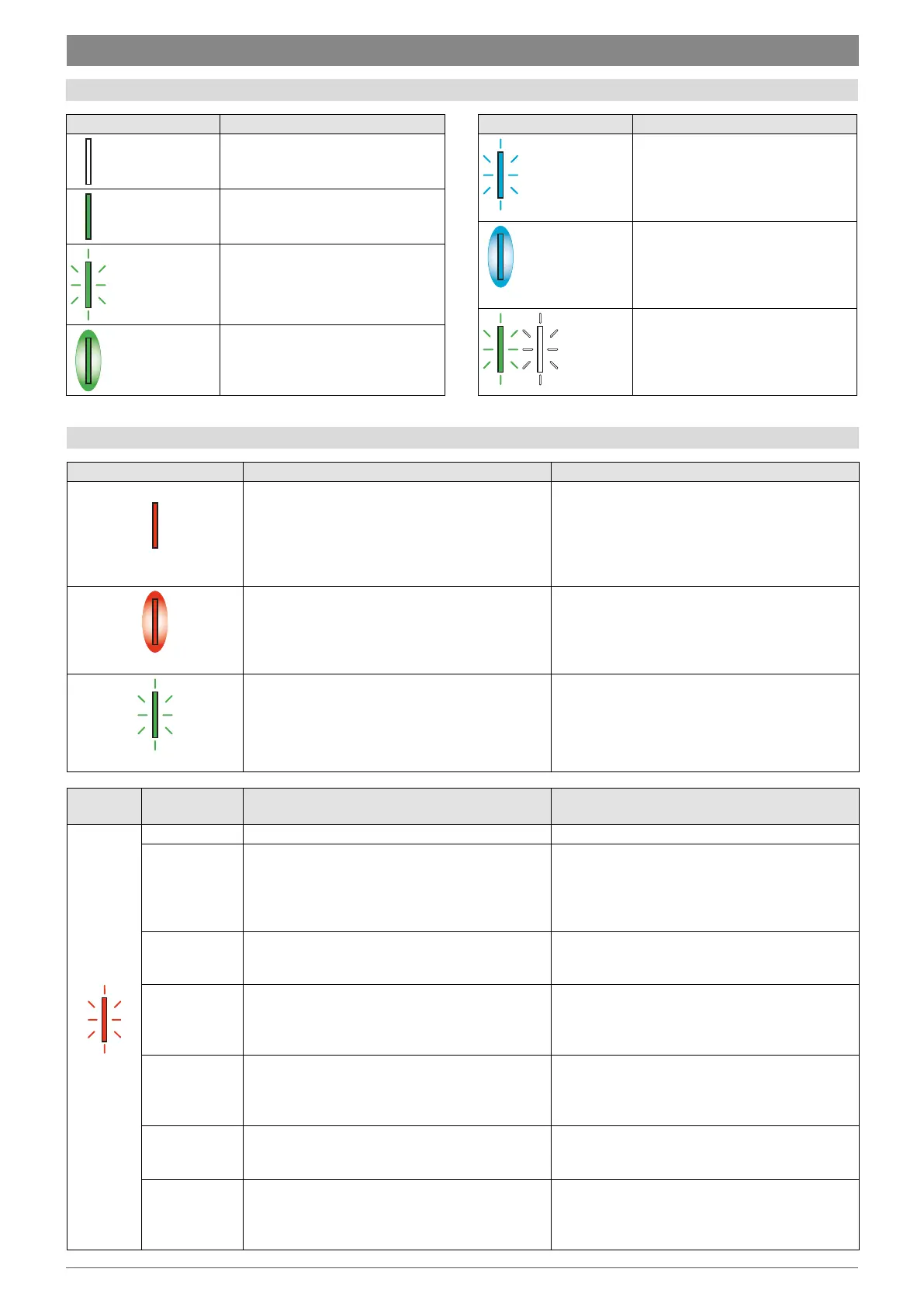

16. Hinweissignale
LED-Anzeige Status der Ladestation
ausgeschaltet
Ladestation nicht unter Spannung
grünes
Dauerlicht
Station bereit für Ladevorgang
oder Ladevorgang
abgeschlossen
grünes
Blinken
Ladestation wartet auf Nachttarif
grünes
Pulsieren
Elektrofahrzeug wird geladen
LED-Anzeige Status der Ladestation
blaues
Blinken
Elektrofahrzeug wartet auf
Ladevorgang und Ladevorgang
nicht abgeschlossen
blaues
Pulsieren
Elektrofahrzeug wird nach einer
Ladeunterbrechung geladen (z.B.
Lastabwurf)
grün/
weißes
Blinken
Ladestation wartet auf
Verbindung oder Trennung des
Elektrofahrzeugs
LED-Anzeige Ursache Was tun?
rotes Dauerlicht
Drei mögliche Störungen:
1. TIC-Störung. Ist das Laden möglich (rotes
Pulsieren), ist die TIC-Störung bestätigt.
2. Der 40 A-Schütz klebt.
3. Der DC-Sensor ist defekt oder nicht
angeschlossen.
Die Ursache der Störung suchen und
reparieren.
rotes Pulsieren
Das Elektrofahrzeug wird im Notbetrieb
geladen (Laden im einphasigen Modus auf 7 A,
im dreiphasigen Modus auf 13 A beschränkt)
Die Ursache der Störung suchen und
reparieren.
grünes Blinken (schnell)
Die Station erkennt, dass das Elektrofahrzeug
einen Gleichfehlerstrom über 6mA erzeugt.
Nach 3 Erkennungen Wechsel auf rotes
Blinken (x8 siehe Tabelle nächste Seite).
Der Kunde muss sich telefonisch an seinen
Fahrzeughändler wenden
16.1. Normaler Betrieb
16.2. Anomalien
LED-
Anzeige
Anzahl
Blinkimpulse
Ursache Was tun?
rotes
Blinken
1 Kabel defekt oder nicht unterstützt Kabel austauschen
2
Die Fahrzeugerkennungsfunktion funktioniert
nicht
Kabel austauschen. Besteht das Problem
danach weiter:
1. Sämtliche Anschlüsse des Fahrzeugs und
der Ladestation prüfen
2.
Den technischen Kundendienst (SAT) anrufen
3
Das Fahrzeug hält die von der Ladestation
vorgegebene Leistungsbeschränkung nicht ein
Fahrzeug trennen und Ladevorgang erneut
versuchen Besteht das Problem weiter, den
Kundendienst anrufen
4
Die Ladestation ist nicht mit diesem Fahrzeug
kompatibel, dieses erfordert eine Belüftung in
der Fahrzeugumgebung; diese Belüftung wird
von der Ladestation nicht verwaltet
Fahrzeug an einer anderen Ladestation
aufladen, die mit dem Fahrzeug kompatibel ist
5
Der Lastabwurf erfolgt zu häufig, da die
Stromversorgung über den Hausanschluss
nicht ausreichend ist
Dem Kunden folgendes vorschlagen:
1. Die Ladestation durch eine TIC-Karte
erweitern oder
2. seinen Stromvertrag ändern
6
Die Ladestation erhält vom Fahrzeug keine
korrekte Freigabe der Ladung
Kabel austauschen. Besteht das Problem
anschließend weiter, den technischen
Kundendienst (SAT) anrufen
8
Das Elektrofahrzeug erzeugt einen
Gleichstrom, der das Aufladen verhindert
Erkennung eines Gleichfehlerstroms von
über 6mA in der Fahrzeugversorgung.
Der Kunde muss sich telefonisch an seinen
Fahrzeughändler wenden
